自制大行程数控雕刻加工设备结构

　　这款自制数控雕刻设备的有效工作空间为730x730x120mm，可覆盖中小尺寸非金属、软金属工件的雕刻、铣削、钻孔加工需求，适配广告标识制作、小型木工雕花、工艺零件加工、PCB样板制作等多类场景，能满足个人工坊、小型加工点的小批量定制加工需求，相比工业级大型雕刻设备占地更小，部署灵活，无需复杂的车间地基要求即可安装使用。设备采用2.2kw主轴作为切削执行端，该功率段主轴可兼顾亚克力、密度板、实木等常见非金属材料的高速雕刻，也可完成铝、铜等软质金属的轻载铣削加工，转速区间适配不同材质的切削线速度要求，搭配nema23规格步进器作为进给传动元件，开环控制方案成本可控，调试门槛低，进给扭矩可满足该行程范围内的移动负载需求，传动结构沿X、

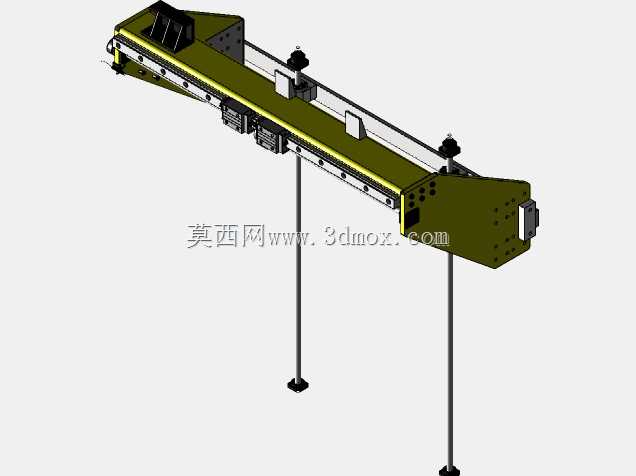

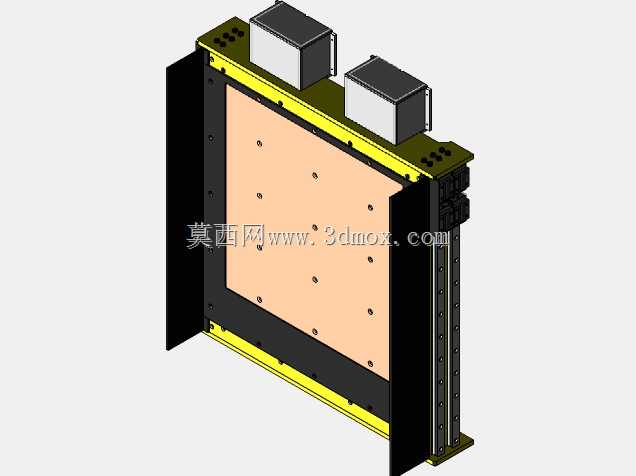

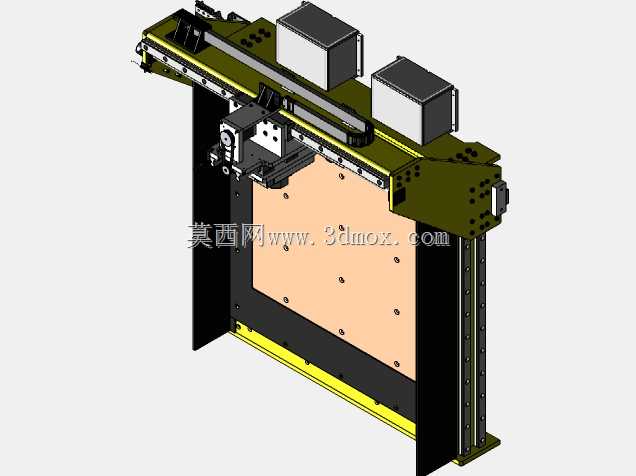

　　Y、Z三轴布置线性导轨，保证运动过程中的直线度与重复定位精度，减少切削过程中的振动偏移。从结构设计思路来看，整体采用壁挂式龙门布局，将Y轴传动组件固定于立式安装基座上，X轴横梁沿Y轴导轨做纵向进给，Z轴滑台搭载主轴沿X轴横梁做横向进给，同时Z轴自身完成垂直方向的进刀退刀动作，这种布局将设备的安装依托于垂直墙面，可大幅减少水平方向的占地空间，适合场地面积有限的加工场景；基座与横梁采用型钢拼接的框架结构，在控制整体自重的前提下保证结构刚性，减少主轴高速切削时的结构共振，各轴的传动丝杠与导轨安装面均预留了调整余量，方便装配时校准同轴度与平行度，降低后期运动卡滞、精度衰减的概率。安装边界方面，设备整体为立式壁挂结构，

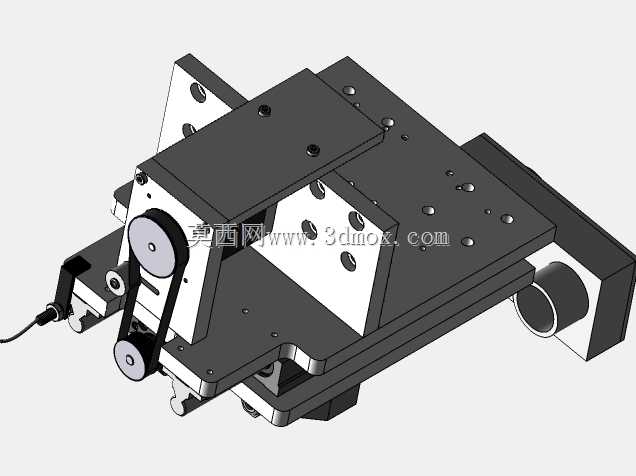

　　安装时需保证墙面承载能力满足设备自重与切削反力的要求，水平方向预留的操作空间需覆盖工件上下料的操作范围，垂直方向需预留主轴维护、刀具更换的操作余量，电气控制箱布置于横梁上方，与运动部件保持安全间距，避免走线干涉运动行程，各轴的限位触发位置均做了硬限位与软限位的双重设计，防止超程碰撞损坏主轴与工件。针对初代自制设备的使用痛点，该结构做了多轮细节优化：调整了主轴安装座的夹持刚性，减少深切削时的主轴抖振；优化了各轴拖链的走线曲率半径，避免长期往复运动造成线缆折损；调整了工作台面的安装基准，保证台面与X、Y轴运动平面的平行度，减少全行程内的切削深度误差。
