飞机起落架油气减震及转向操纵结构设计

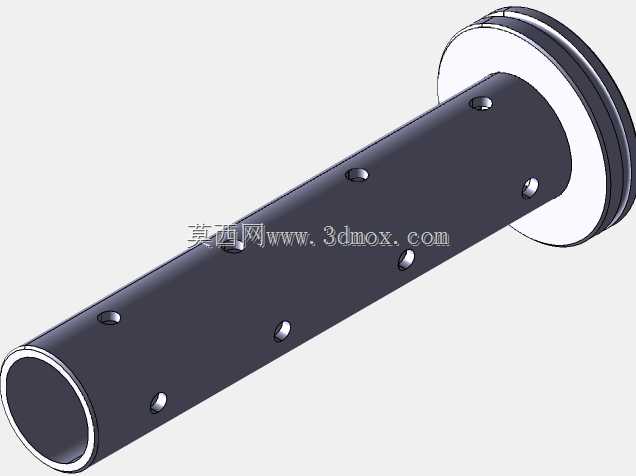

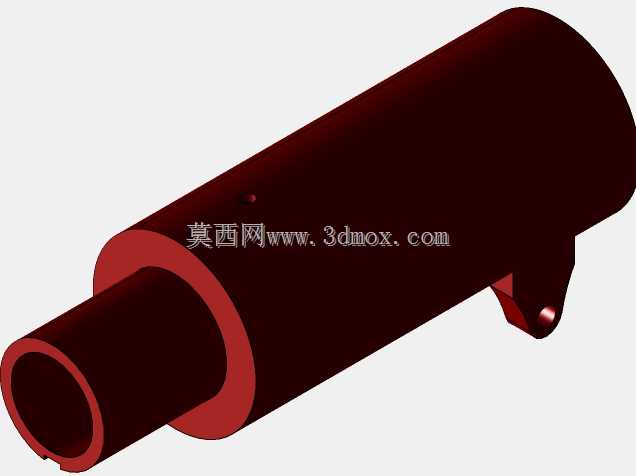

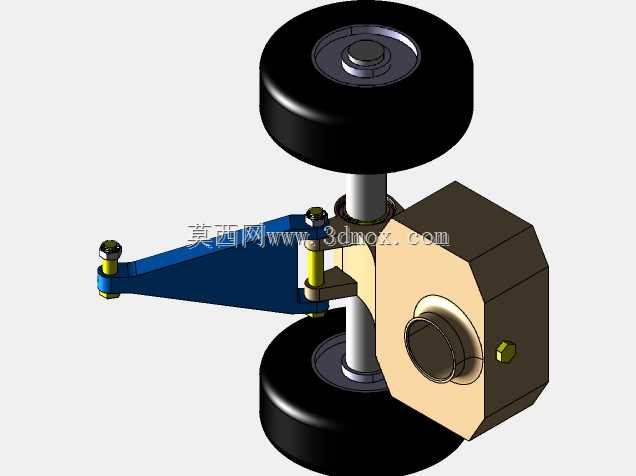

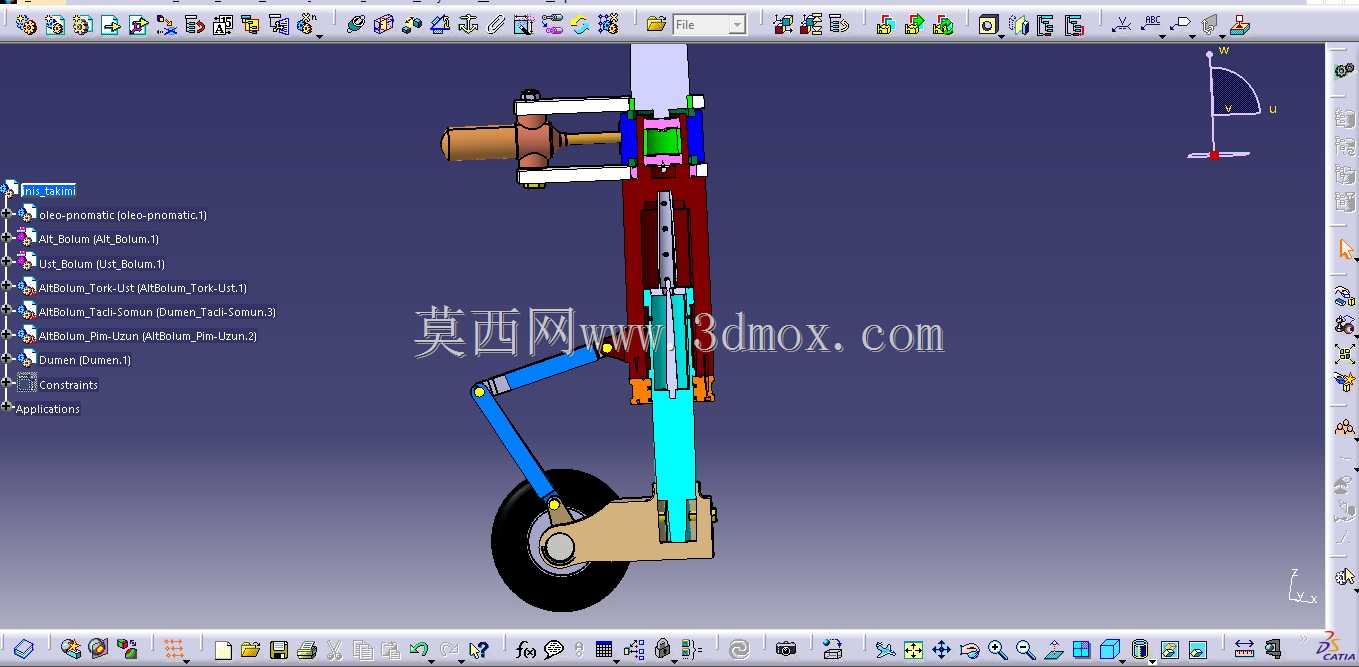

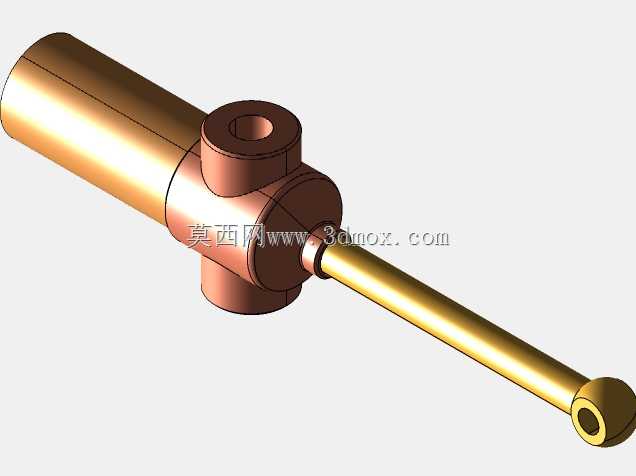

　　这套结构围绕飞机地面滑行、起降阶段的核心承载需求搭建，整合了油气缓冲单元与转向操纵模块，覆盖从着陆冲击缓冲到地面方向控制的全流程功能。油气缓冲部分采用油液节流与气体压缩组合的阻尼方案，着陆瞬间的冲击动能会先通过油液流经节流孔的粘滞阻力耗散，再由密闭气腔的压缩变形承接剩余载荷，避免刚性冲击直接传递至机身主结构，可适配不同着陆重量下的缓冲行程需求，不会出现缓冲过硬导致的结构震颤或是缓冲过软引发的机腹触地风险。转向操纵模块与起落架承力支柱做同轴集成设计，方向盘的转动输入通过连杆机构传递至起落架下部的轮轴支座，可实现地面滑行阶段的小角度精准转向，大角度转弯时的转角限位结构也做了同步预留，避免转向过度引发的机轮侧滑或是结构干涉。

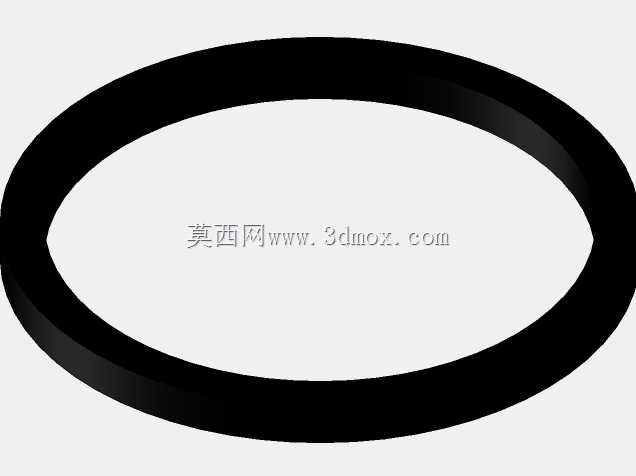

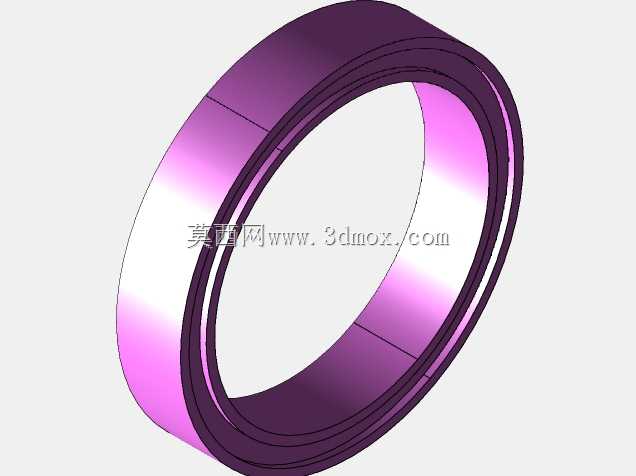

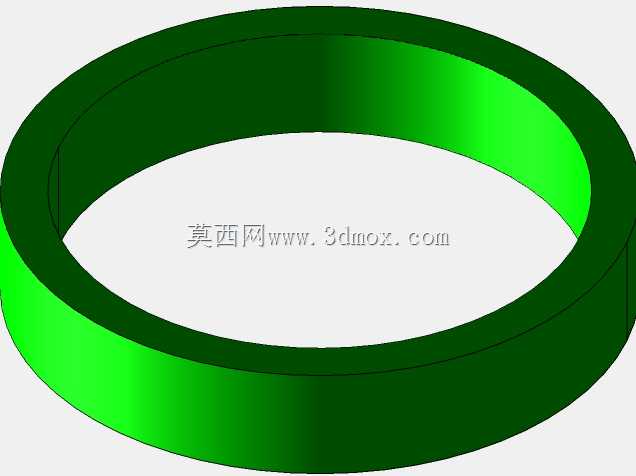

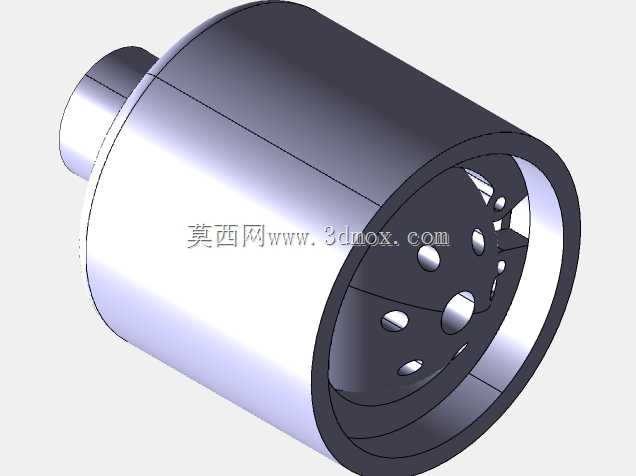

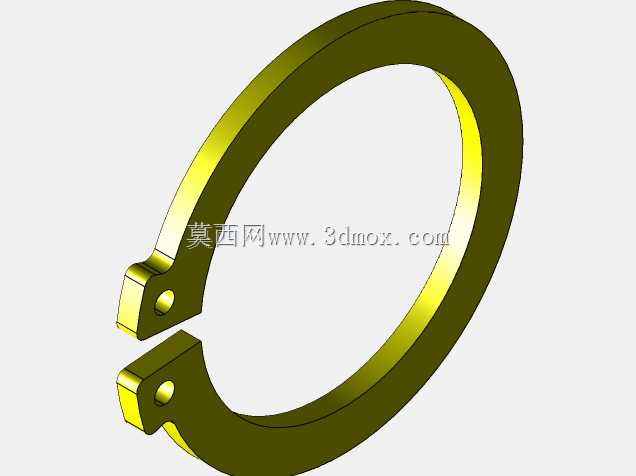

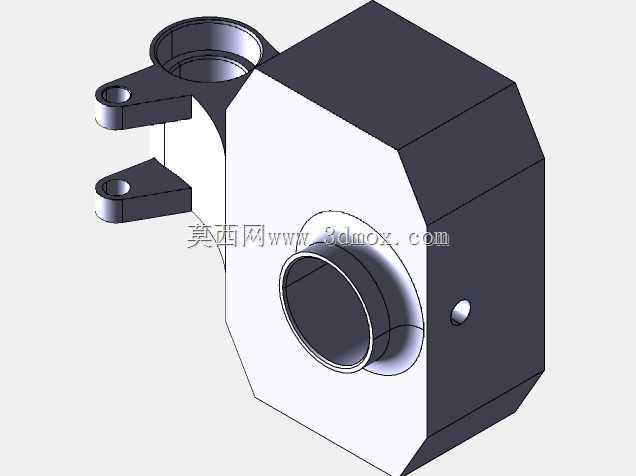

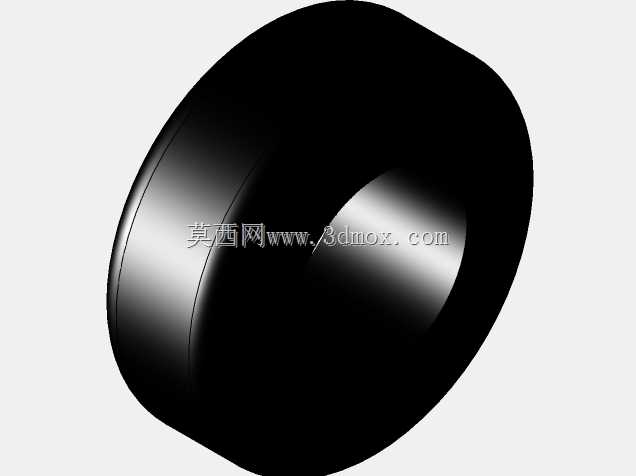

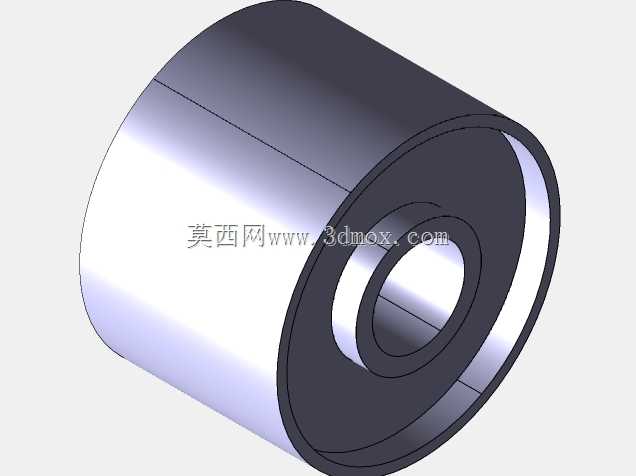

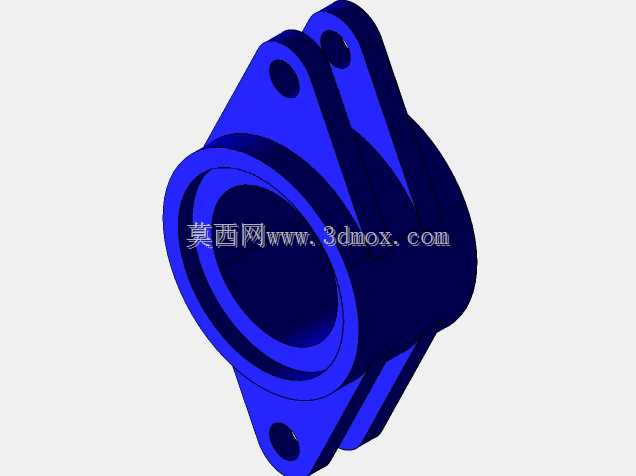

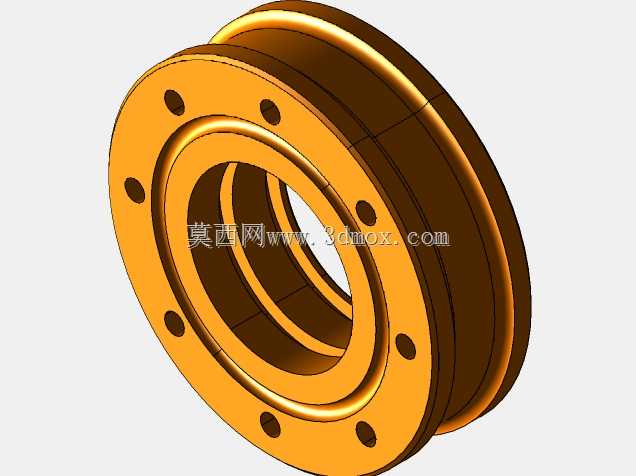

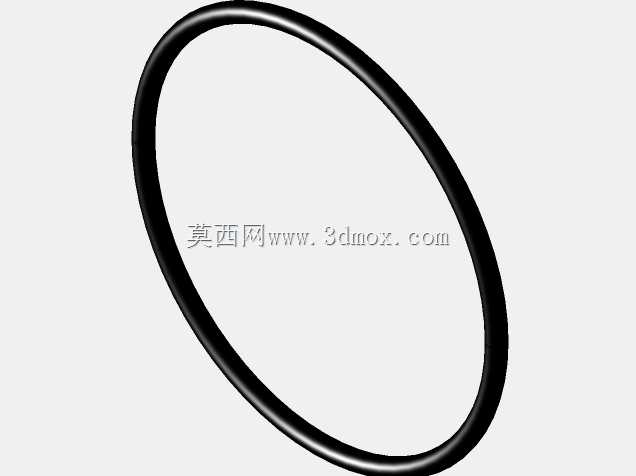

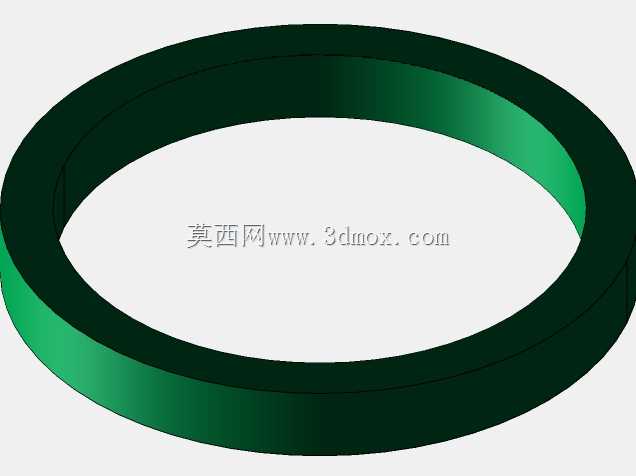

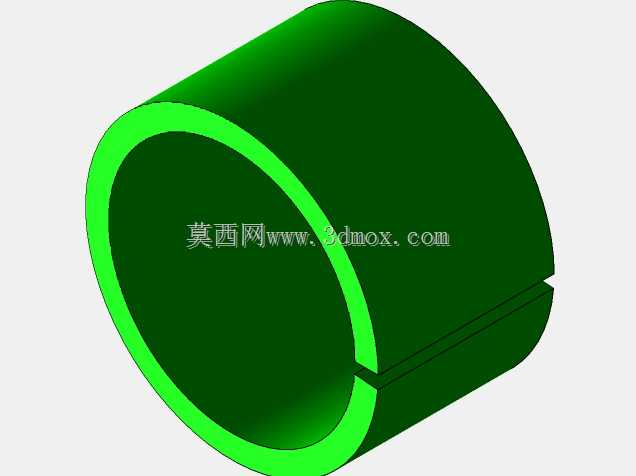

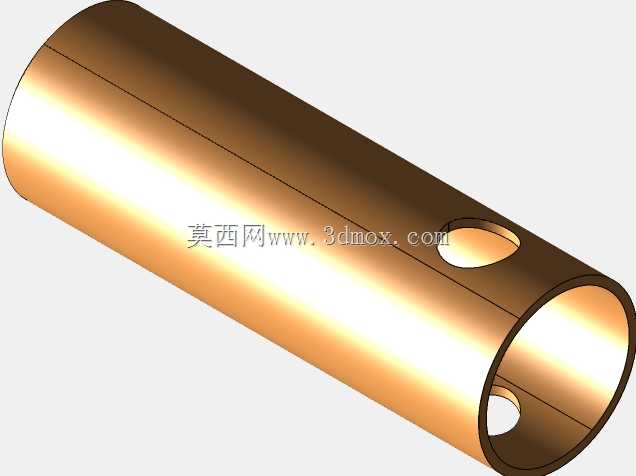

　　设计过程中先明确主承力支柱的安装边界，支柱上端的连接法兰需匹配机身起落架舱的安装接口，安装孔位的同轴度公差控制在0.05mm以内，保证支柱受载时不会出现偏载力矩；轮轴部分的尺寸匹配对应规格的航空轮胎安装需求，轮轴与轮毂的配合面采用过渡配合，既保证转动灵活性，又不会出现高速滑行时的轮轴窜动。油气缓冲腔的密封结构采用多道密封圈组合设计，静密封面做表面粗糙度Ra0.8的精加工处理，动密封部位加装防尘挡圈，避免地面滑行时的砂石、灰尘进入密封腔划伤密封件，延长缓冲单元的维护周期。转向连杆的铰接点均设置自润滑衬套，无需频繁加注润滑脂即可满足长期往复转动的耐磨需求，衬套与铰接销的间隙控制在0.02-0.04mm之间，既避免卡滞，

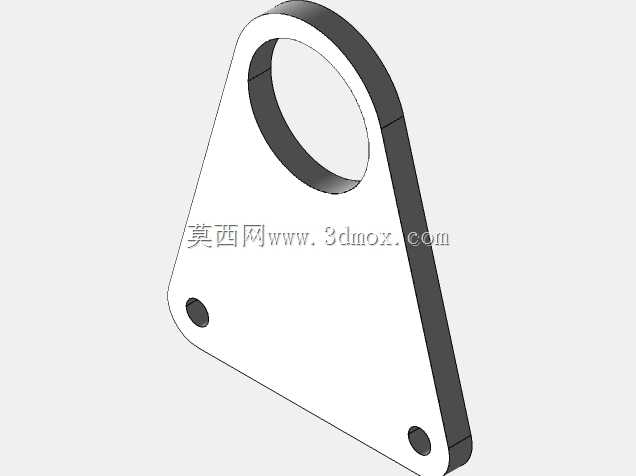

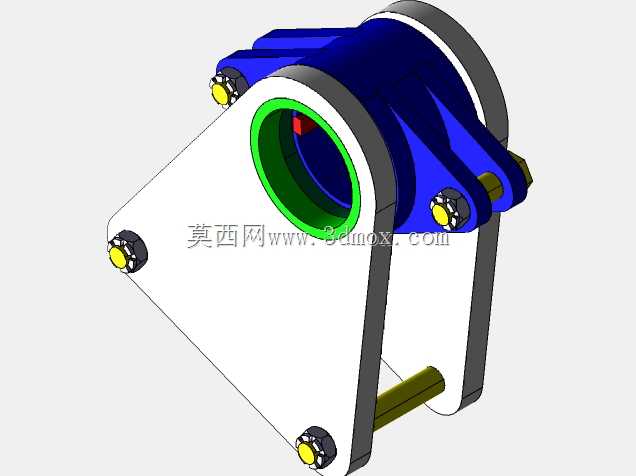

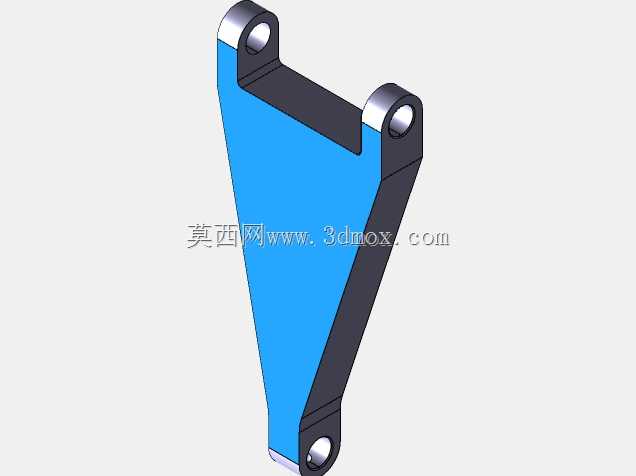

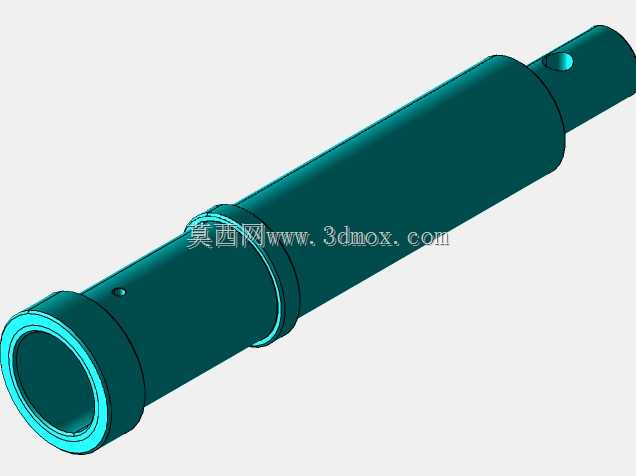

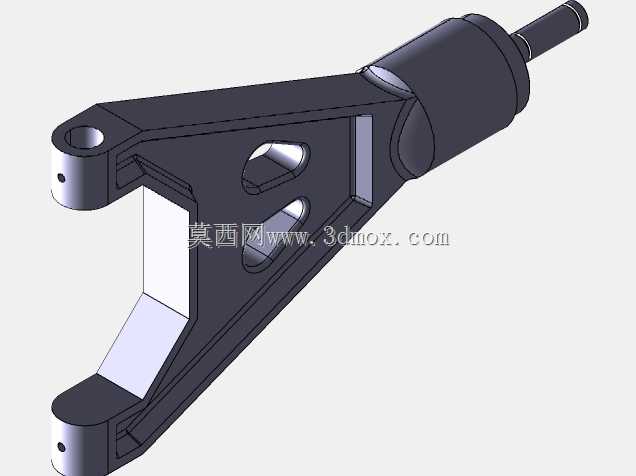

　　又不会因间隙过大导致转向虚位超标。整体结构的外轮廓尺寸充分考虑起落架收放时的舱内空间占用，所有突出的管路、接头均做收边处理，收放过程中不会与舱壁、周边管路发生剐蹭，缓冲行程的上下极限位置都设置了硬限位结构，避免缓冲单元超出设计行程出现结构损坏。子部件的拆分逻辑完全对标实际航空起落架的装配层级，承力支柱、缓冲活塞杆、转向摇臂、轮轴支座均可单独拆分，方便后续做有限元受力分析、装配干涉检查，也可直接用于相关结构的教学演示或是方案迭代参考。
