飞机平面支撑连接组件结构设计

　　在航空机载结构与机身附件的设计场景中，这类平面支撑连接组件多用于机载设备安装面、局部承力结构的铰接支撑点位，承担直轴类连接件与平面安装基准之间的载荷传递、转动约束功能，适配机身内部设备安装、局部结构铰接的实际工况需求。从实际用途来看，该组件可在直轴与安装平面之间提供稳定的转动支撑，同时通过配套的轴承结构降低转动过程中的摩擦损耗，保证连接部位在交变载荷、振动工况下的运行可靠性，避免轴件与安装座直接接触产生的磨损、卡滞问题。

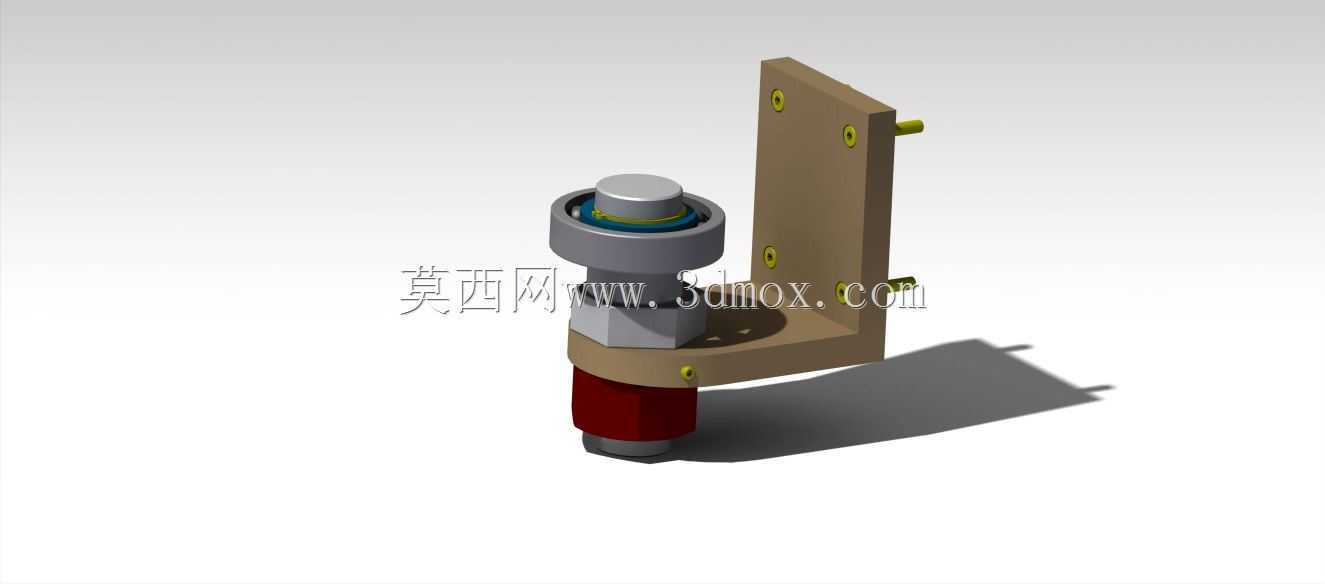

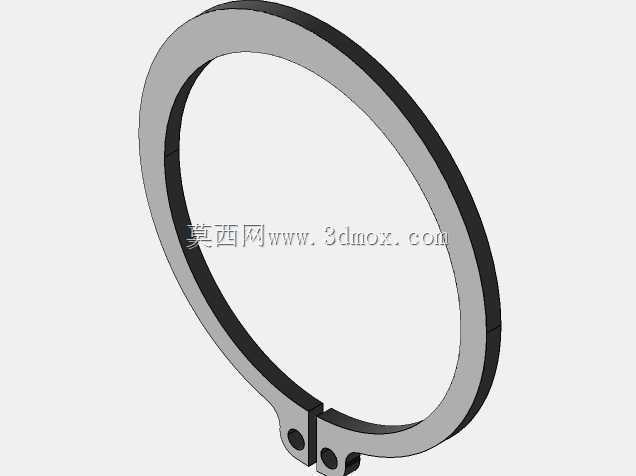

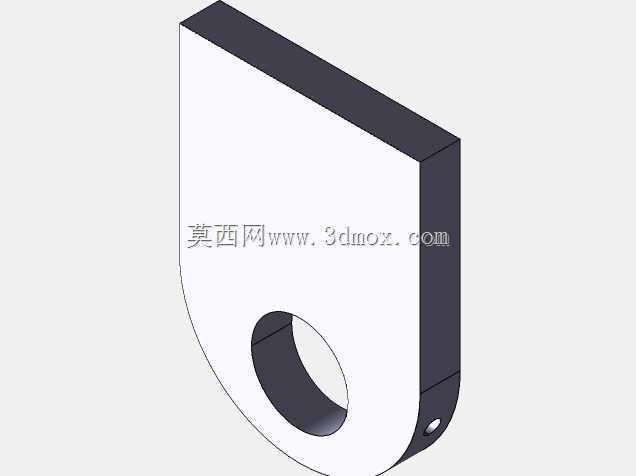

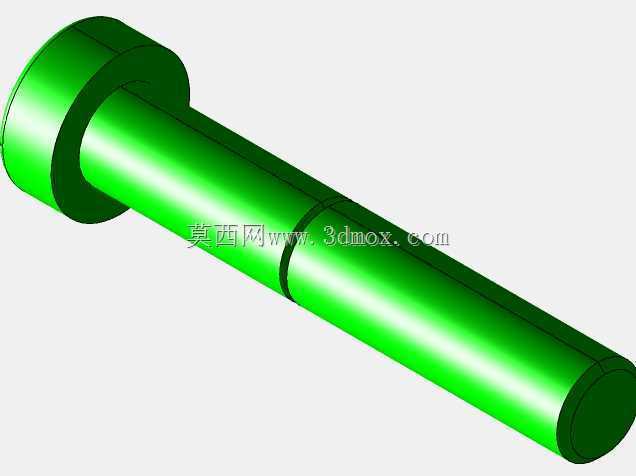

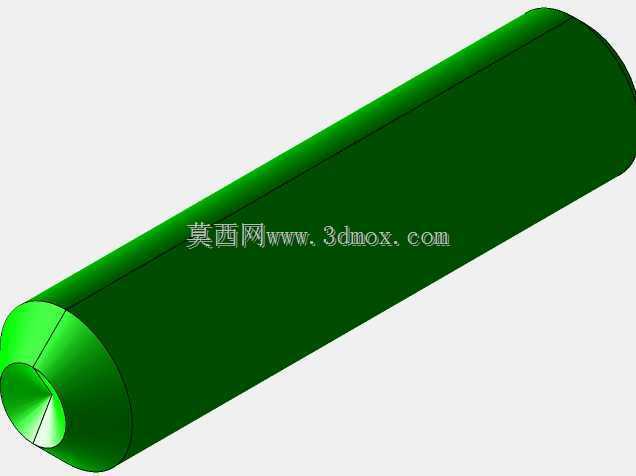

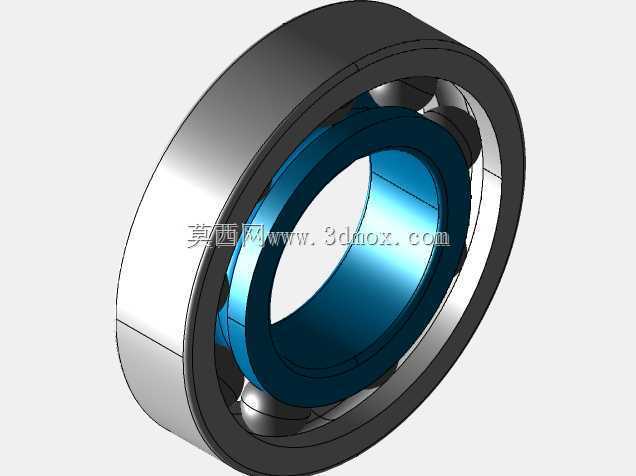

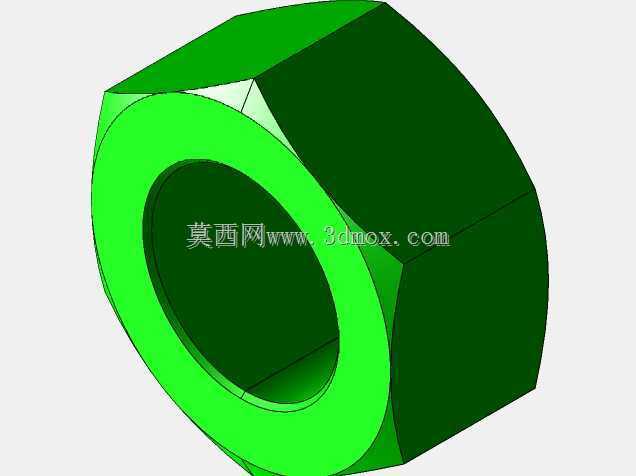

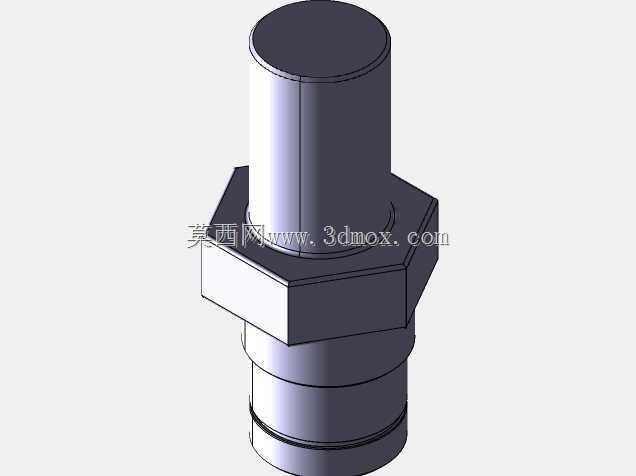

　　从功能特性上拆解，组件采用L型弯折安装支架作为承载基体，支架立板与平板部分均预留对应安装孔位，立板侧的孔位用于将整个组件固定在机身结构基准面上，平板侧的孔位用于穿装支撑轴系；轴系部分集成了轴体、锁紧螺母、轴承、限位衬套等零件，螺母可实现轴系轴向位置的锁紧固定，轴承嵌装在支架与轴体的配合位置，为轴体提供径向支撑与低摩擦转动条件，轴端的限位结构可防止轴系工作过程中出现轴向窜动，保证支撑精度的稳定性。

　　设计思路上，首先考虑航空场景下的安装空间约束，将支架设计为直角弯折结构，最大化利用安装面的垂直空间，减少组件在安装平面上的投影占用面积；其次针对支撑部位的载荷特性，对支架的弯折部位做了加厚过渡处理，避免应力集中导致的结构失效，所有安装孔位的位置度公差均按照航空结构件的通用精度要求设定，保证装配时的互换性；轴承选型适配轴系的转动转速与径向载荷，采用标准系列轴承降低后续维护替换的成本，轴件与轴承的配合面按照过渡配合公差设计，既保证装配便利性，又避免配合间隙过大导致的支撑晃动。

　　外形尺寸与安装边界方面，L型支架的立板高度与平板长度按照常规机载支撑点位的空间余量设计，立板上的安装孔采用等间距排布，孔距适配机身结构的标准安装型材孔位，无需额外打孔即可完成固定；组件整体装配完成后，轴体伸出支架的长度满足配套连接件的安装行程需求，轴端的锁紧螺母外径不超过支架平板的宽度边界，避免与周边其他机载部件产生运动干涉；轴承安装位的沉孔深度与轴承厚度匹配，装配后轴承端面与支架表面齐平，不会额外占用轴向安装空间；所有外露的零件棱边均做了倒角处理，既去除加工毛刺避免装配划伤，也减少应力集中点，提升结构的疲劳强度。

　　实际装配过程中，可先将轴承压装到支架平板的安装孔内，再穿入支撑轴体，依次套装限位衬套、锁紧螺母，调整轴体的轴向间隙后锁紧螺母，最后通过立板上的安装孔将整个组件固定到基准安装面上，整个装配流程无需特殊工装，适配航空现场的装配维护条件。在工况适配性上，该支撑结构可承受一定范围的径向载荷与小幅轴向载荷，适配飞机飞行过程中的振动、加速度工况，轴承部位可根据使用环境添加对应航空润滑脂，保证长期运行下的转动灵活性，支架表面可根据使用需求做阳极氧化或涂覆防护层，提升耐腐蚀性能，适应高空复杂环境下的使用要求。
