迷你工厂直线传动模组配套夹具安装板

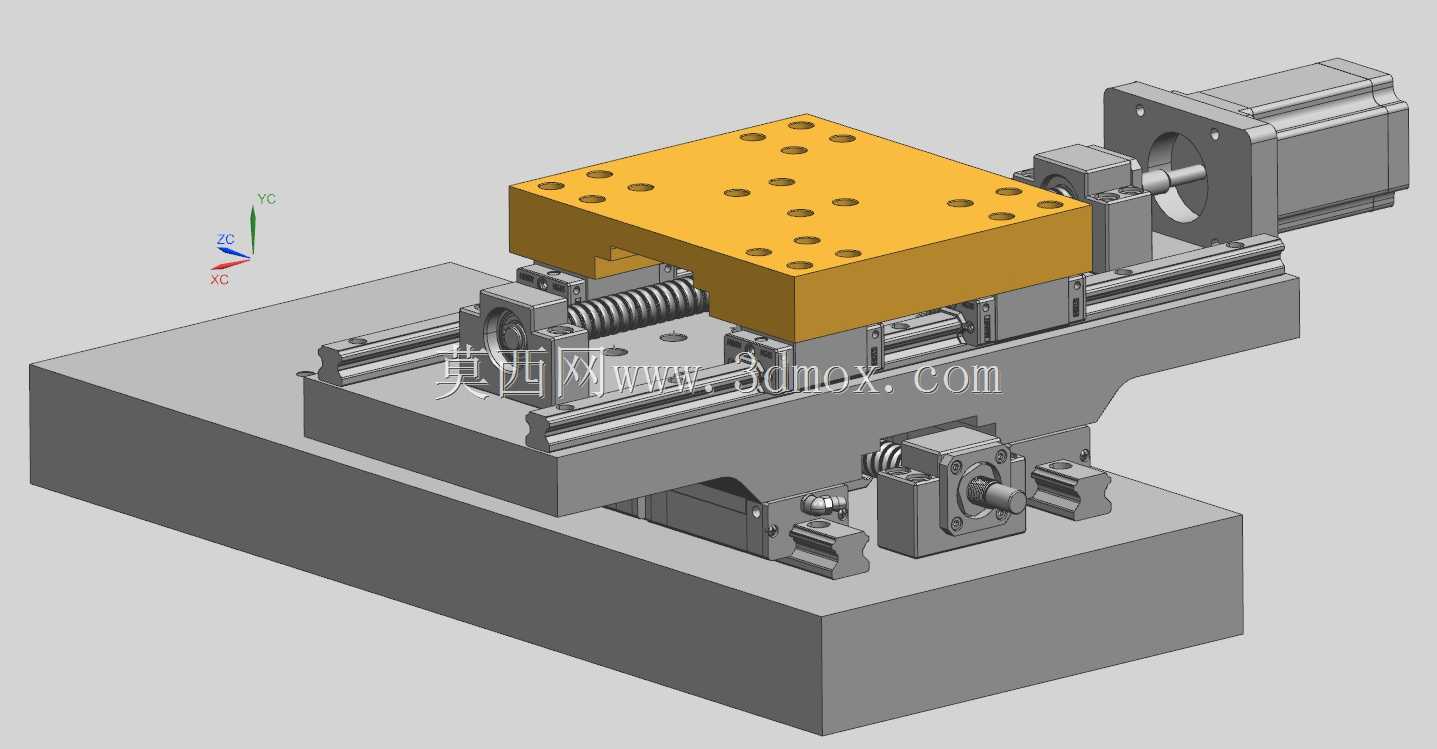

　　这款安装板主要面向小型化非标实验设备、桌面级迷你加工产线的直线传动单元配套使用，适配1605规格滚珠丝杠搭配BK/BF12支撑座、HG15系列直线导轨的传动模组布局，解决常规安装板在紧凑空间内的安装面高差适配问题。在桌面级迷你轧机、小型送料机构这类对安装空间有严格限制的设备中，常规安装板需要额外加装隔板或者轨道立管来弥补丝杠支撑座螺母外壳与导轨安装面的高度差，不仅增加了模组整体的堆叠高度，还会引入额外的装配累积误差，长期运行下容易出现导轨平行度偏差、丝杠同轴度超差的问题，直接影响传动精度和使用寿命。设计时首先梳理了整套传动模组的安装基准：以HG15导轨的滑块安装面为统一基准面，反向匹配BK/BF12轴承座的安装高度，

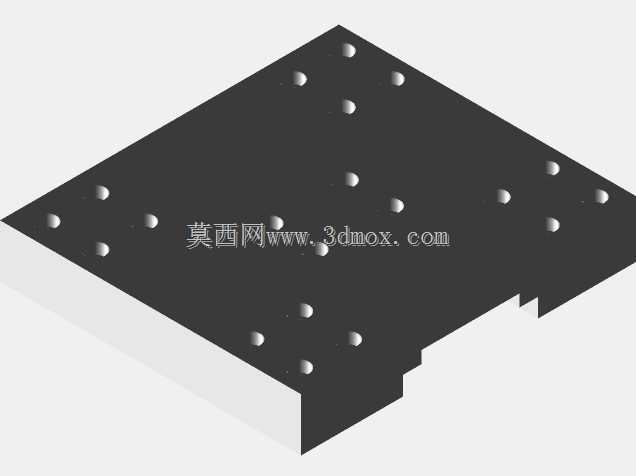

　　在安装板对应轴承座的位置做了卸压缺口设计，不需要额外垫高导轨或者加装立管，就能让轴承座、丝杠螺母、导轨滑块三者的安装基准处于同一设计平面，从结构上减少了装配调整环节，也降低了堆叠零件带来的刚性损失。安装板的台面按照通用工装夹具的安装孔位做了阵列排布，孔位间距匹配小型气动夹具、迷你轧机辊组支架的安装尺寸，不需要二次打孔就能直接固定执行部件，板体边缘做了倒角处理，避免装配时刮伤操作人员或者线缆。安装边界方面，板体的长宽尺寸完全匹配HG15导轨双轨平行布置的跨距，底部的让位槽刚好避开丝杠螺母的运动行程，不会出现运动干涉，卸压缺口的尺寸刚好覆盖BK/BF12轴承座的安装轮廓，既保证了轴承座的安装空间，又尽可能保留了板体的结构刚性，

　　减少受力后的形变。在实际装配场景中，使用这款安装板可以将直线模组的总装高度压缩15mm左右，对于桌面级迷你工厂这类空间受限的设备来说，能够留出更多的空间布置其他执行机构，同时统一的安装基准也降低了现场装配的调试难度，不需要反复加塞垫片调整高度差，装配效率能提升40%左右。板体的厚度经过受力校核，在承载5kg以内的工装夹具做往复直线运动时，最大形变量控制在0.02mm以内，完全满足小型加工设备的精度要求，阵列孔位的设计也支持灵活调整夹具的安装位置，适配不同尺寸的工件夹持需求，不管是小型轧机的工件送进，还是迷你数控设备的工作台移动，都能直接配套使用。
