6.8TVCM复合弹壳弹药结构三维数模

　　该数模还原的是True Velocity公司推出的6.8TVCM弹药结构，这类弹药目前主要适配新一代班组轻武器系统，在军用轻武器更新换代、民用竞赛级枪械改装、弹道性能测试验证等场景中都有明确的应用需求，其核心设计目标是在保证弹道性能不低于传统铜壳弹药的前提下，大幅降低弹药整体重量，同时优化供弹可靠性与膛压一致性。

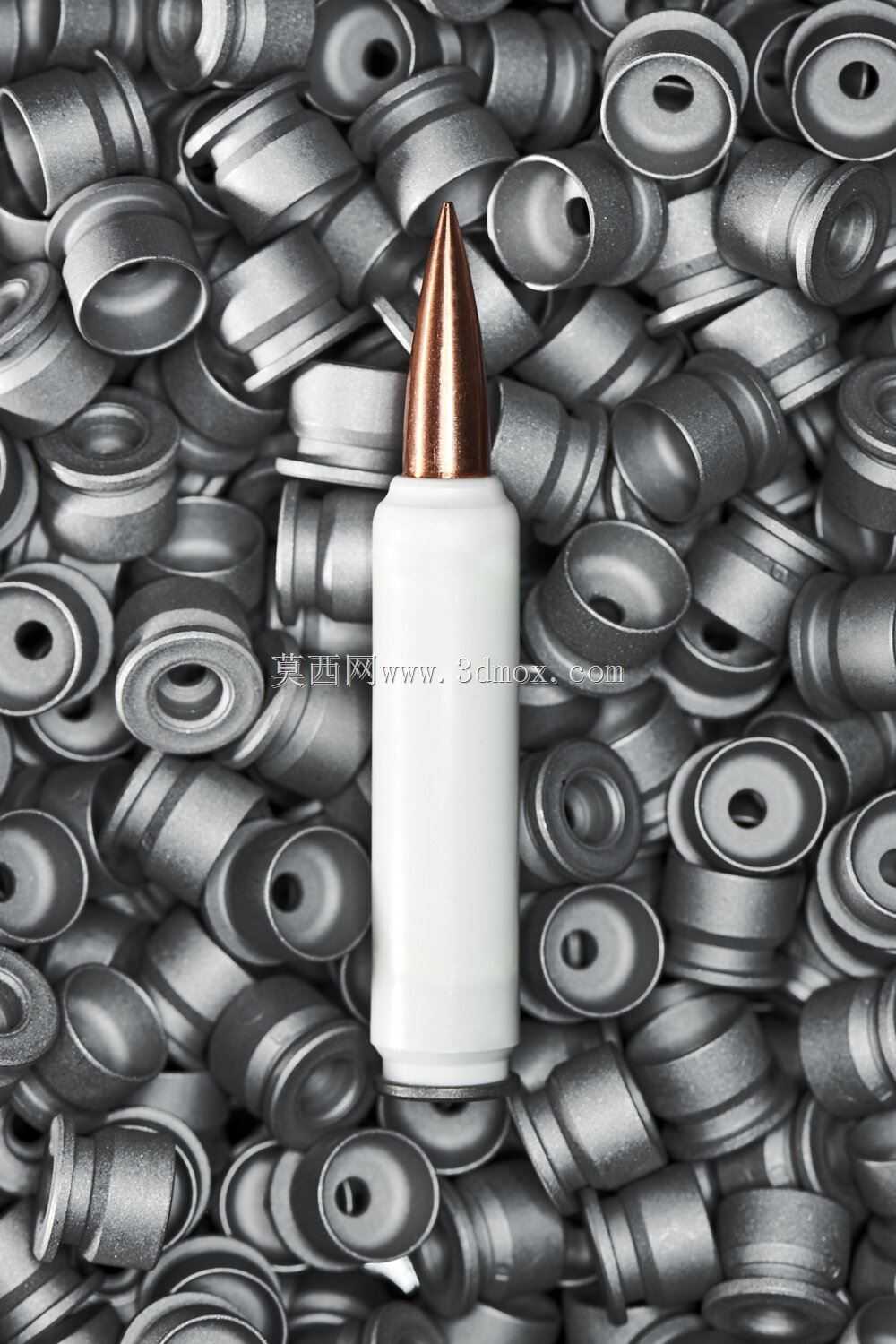

　　从结构设计思路来看，该弹药打破了传统金属弹壳的一体式设计逻辑，采用聚合物主体加钢制弹壳头的复合结构，聚合物弹壳主体承担容装发射药、密封火药燃气的主要功能，钢制弹壳头部分则负责与弹膛定位、配合抽壳机构完成抛壳动作，两种材料的结合部位做了嵌入式咬合结构，避免击发时因膛压过高出现壳体分离、燃气泄漏的问题。相较于传统全铜弹壳，这种复合结构的弹壳重量可降低三成左右，能直接降低单兵携行负荷，在同等负重标准下可提升单兵弹药携带量，同时聚合物材料的导热性更低，连续射击时弹膛升温传递到弹药的速率更慢，可降低连续射击过程中的自燃风险。

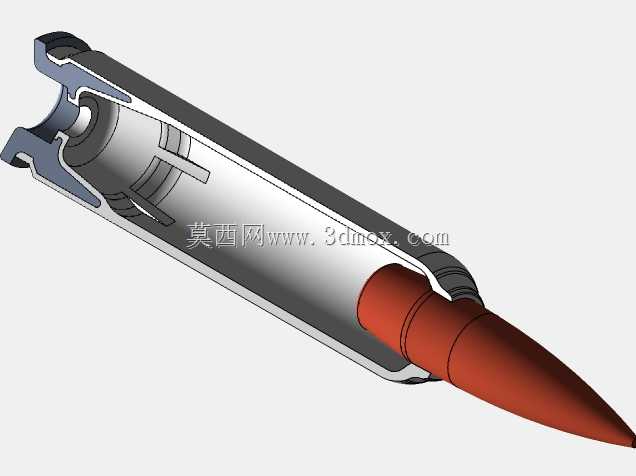

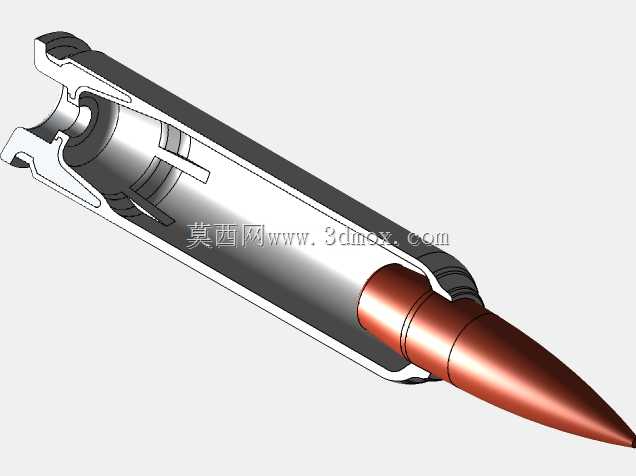

　　数模完整还原了弹药的外形轮廓与内部装配关系，整体外形尺寸完全匹配SAAMI公布的6.8TVCM弹药外部尺寸规范，弹体总长、弹壳肩部锥度、弹壳口部内径、底火室安装尺寸都做了等比例还原，可直接用于供弹具设计、弹膛结构匹配验证、弹道仿真建模等工作。需要注意的是，该数模的内部尺寸为公开资料逆向还原所得，未包含量产弹药的发射药配比、底火结构等涉密参数，仅可用于结构原理展示、枪械配套结构设计参考，不可直接用于实弹加工生产。

　　在实际工程应用中，这类复合弹壳弹药的数模可帮助枪械设计人员快速完成供弹路线的干涉检查，验证弹匣抱弹口、坡膛、抽壳钩等结构与弹药的匹配性，也可用于教学场景中展示新一代轻武器弹药的结构特点，对比传统金属弹壳与复合弹壳的结构差异，理解轻量化弹药的设计逻辑。建模过程中对弹体表面的标识、底部的底火装配台阶、弹壳与弹头的压合位置都做了细节还原，装配关系符合实弹的实际装配逻辑，可直接导入各类三维软件做剖切、装配干涉检查、运动仿真等操作。
