直径400不锈钢压力储罐快开人孔结构

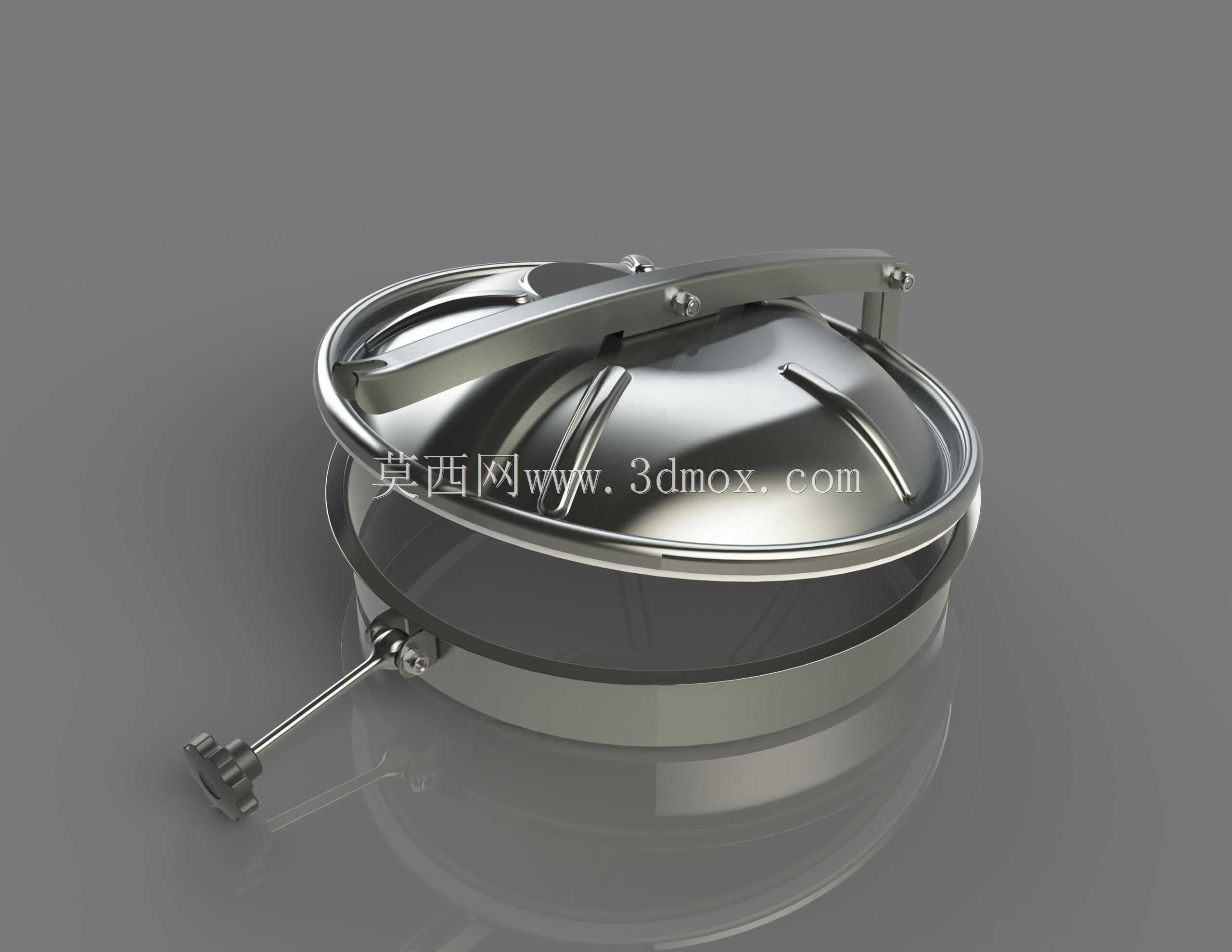

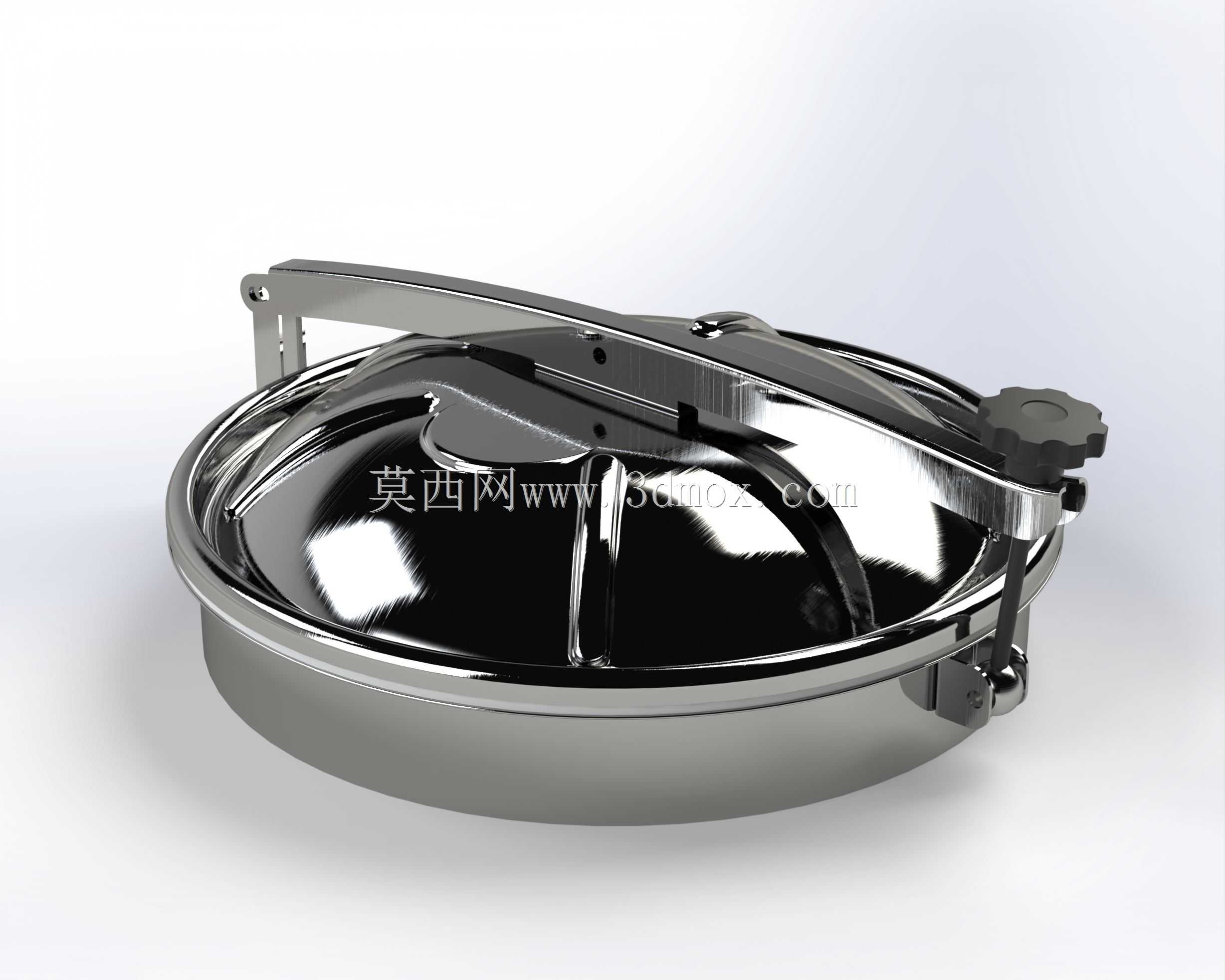

　　这款直径400的快开式人孔，主要应用在食品饮料、生物制药、精细化工领域的常压或低压储罐、反应罐体上，作为操作人员进出罐体内部开展检修、清洁、物料装填作业的通道结构，相比法兰螺栓紧固的人孔结构，快开式设计能大幅缩减开闭操作的时间，降低日常运维的操作强度。从结构设计来看，整体采用卫生级不锈钢抛光处理，表面粗糙度满足洁净工况的清洁要求，无卫生死角，避免物料残留滋生杂菌。人孔盖为带弧度的冲压碟形结构，相比平盖结构能承受更高的罐内压力，同时降低盖板自身的结构重量，单人即可完成开闭操作。压紧机构采用横梁式快压结构，配合侧边的铰接旋转支座，盖板开启后可绕铰接轴旋转至罐体侧边，不会占用罐体顶部过多操作空间，铰接位置设置耐磨衬套，

　　长期反复开闭也不会出现铰接位磨损松旷的问题。手拧式锁紧旋钮无需额外工具即可完成锁紧操作，旋钮下方设置压力补偿密封结构，当罐内存在微正压时，压力会辅助压紧密封圈，提升整体密封性能。密封件采用食品级硅橡胶材质，卡装在人孔座的密封槽内，更换时无需拆解整体结构，直接抠出旧密封圈嵌入新件即可完成维护。安装边界上，人孔座与罐体采用焊接连接，焊接位置预留了足够的打磨操作空间，焊接完成后可将焊缝打磨至与罐体、人孔座表面齐平，满足卫生级罐体的表面处理要求。人孔整体开启后的旋转半径控制在280mm以内，在多罐体密集排布的车间内，也不会出现开启时与相邻罐体、管线干涉的问题。结构建模过程中，对铰接位的转动配合间隙、锁紧横梁的行程、

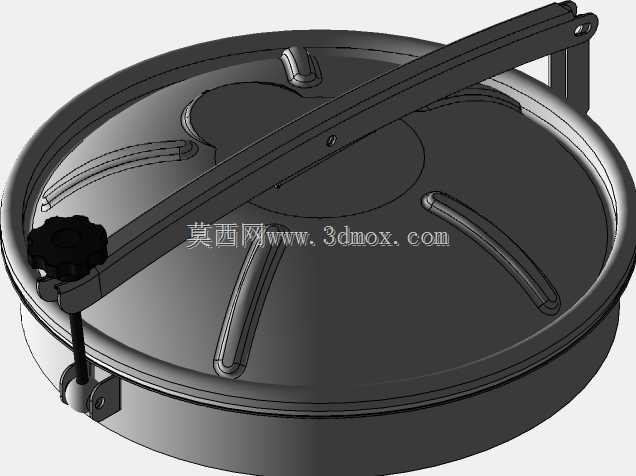

　　密封圈的压缩量都做了参数化设定，密封圈压缩量控制在25%-30%区间，既保证密封性能，又避免压缩量过大导致密封圈过早老化失效。锁紧状态下，横梁的压紧力均匀分布在盖板整圈，不会出现局部压紧力不足导致的泄漏问题，同时盖板内侧设置了多道放射状加强筋，在不增加盖板整体厚度的前提下提升结构刚性，避免罐内压力波动时盖板出现形变影响密封。人孔座的法兰边做了圆弧过渡处理，没有尖锐棱角，操作人员进出罐体时不会被边角磕碰，符合安全生产的设计要求。
