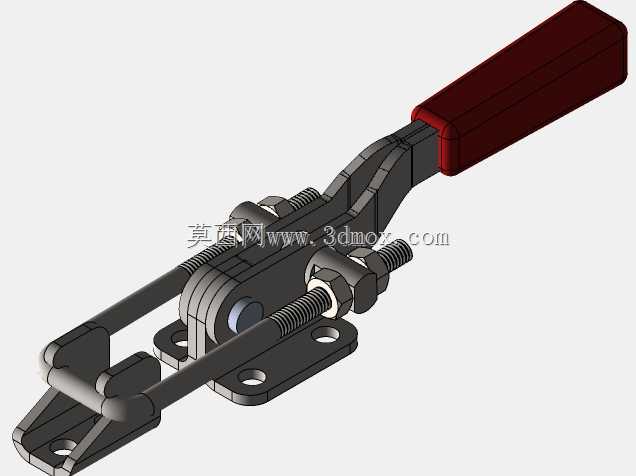

CA6140车床用肘节式拨动夹紧装置

　　在普通卧式车床的批量零件加工场景中，工件的快速装夹定位直接决定单工序加工节拍与成线生产效率，这款适配CA6140车床的拨动夹紧装置，正是针对轴类、盘类零件车削工序的快速装夹需求设计的肘节式夹紧构件。不同于卡盘装夹需要多爪同步调整的操作逻辑，该拨动夹依托肘节机构的过死点自锁特性，操作人员只需单次扳动操作手柄即可完成工件的压紧锁定，反向扳动即可快速松脱，单步装夹耗时相比传统螺栓压板结构缩短60%以上，非常适合中小尺寸零件的批量车削、端面钻削工序使用。从结构设计逻辑来看，整个装置的受力路径经过反复校核：夹紧力通过压头直接传递至工件待夹持面，肘节连杆在锁止位置处于力学死点，加工过程中即便承受车削带来的径向切削振动、轴向进给力冲击，

　　夹紧状态也不会出现松脱，完全能满足CA6140车床常规切削参数下的装夹刚度要求。设计过程中充分考虑了车床刀架的安装边界，装置底座的安装孔位完全匹配CA6140中拖板的T型槽间距，无需额外改制连接底板即可直接固定安装，整体外形轮廓避开了刀架的进给运动行程，不会在横向、纵向走刀过程中与卡盘、尾座产生运动干涉。压头部位采用可更换式结构设计，针对不同材质、不同外形的待加工工件，可以更换平压头、V型压头、软质防护压头等不同端头，既可以夹持规则的方形、圆形坯料，也能适配异形零件的夹紧需求，压头工作面做了防滑网纹处理，夹紧时不会出现工件滑移、压痕过深的问题。装置的所有铰接销轴都做了淬硬处理，配合铜质衬套降低长期往复扳动带来的磨损，

　　日常维护只需定期在铰接点加注润滑脂即可，无需复杂的拆解保养。在实际生产应用中，这类拨动夹常被用于车床工序的快速定位装夹，配合挡料块使用时可以实现工件的轴向尺寸快速定位，无需每次装夹都反复测量伸出长度，能大幅降低操作工人的重复劳动强度，同时减少因装夹松动导致的零件报废、打刀等生产异常。整个夹紧机构的行程设置经过优化，张开状态下压头与安装基面的间距足够容纳常规尺寸的坯料，锁止状态下的压紧行程覆盖3-15mm的坯料尺寸公差范围，无需频繁调整夹紧初始位置就能适配同批次零件的尺寸波动。
