开放式XYZ结构熔融沉积成型打印设备

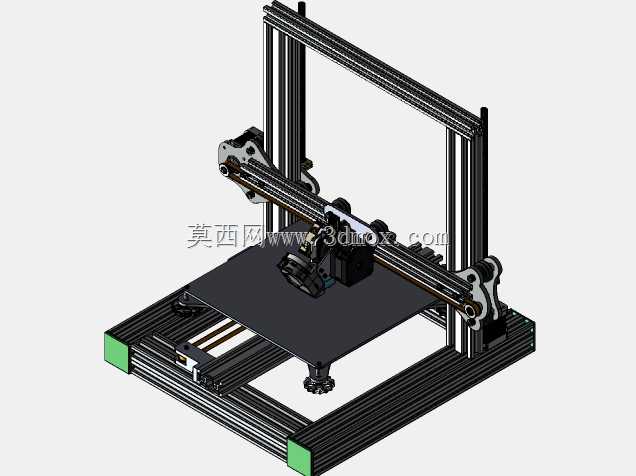

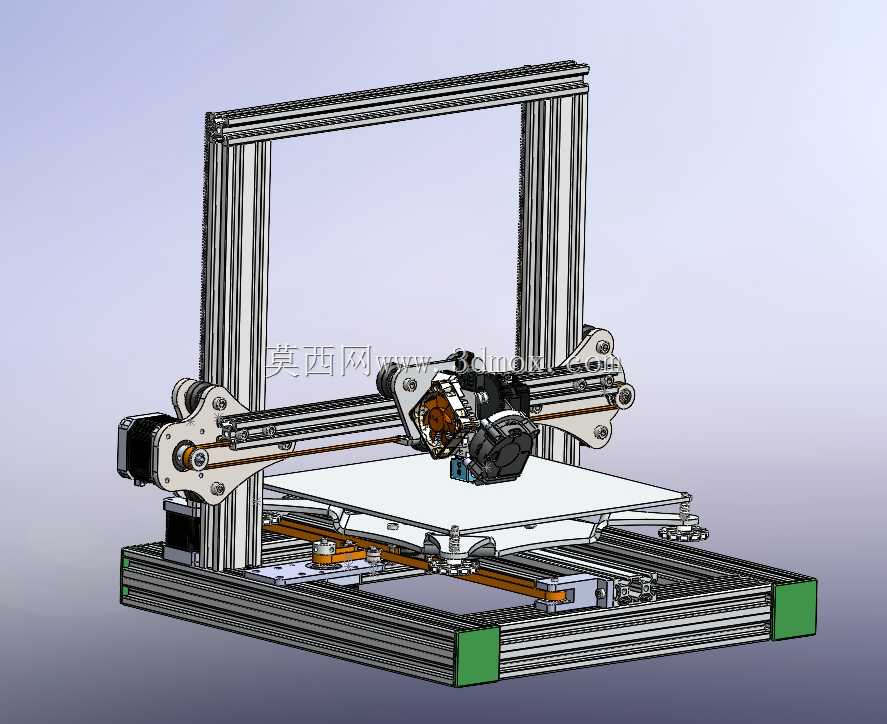

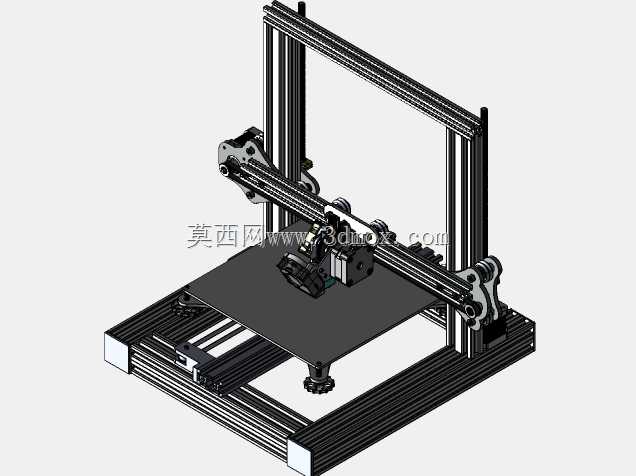

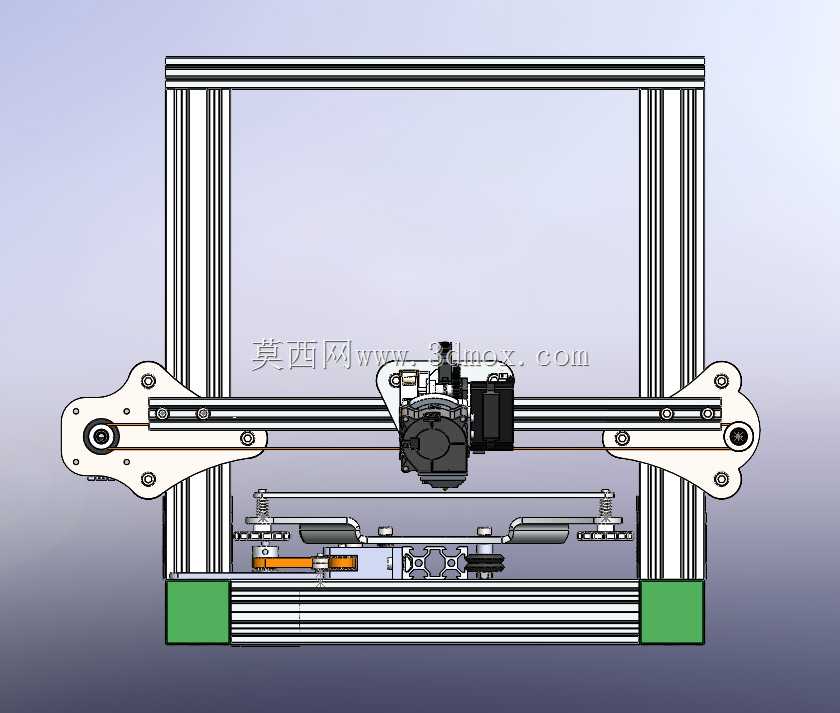

　　这款开放式结构的XYZ轴打印设备，核心采用铝型材拼接的框架主体，在桌面级增材制造场景中适配小批量定制件打样、创客创意验证、教学实训实操等多元使用需求，区别于封闭腔体的商用机型，开放式的框架布局能让操作人员随时观察打印进程，中途调整耗材、清理喷嘴溢料都无需开启舱门，操作动线更短，日常维护的可达性更强。从运动结构设计来看，X轴采用双光杆导向搭配同步带传动的方案，挤出组件挂载在X轴滑座上，沿光杆做横向往复运动，传动侧的同步轮做了张紧余量设计，长期使用出现皮带松弛时可直接调整张紧螺栓，无需拆解整轴结构；Y轴负责承载打印平台做前后进给，平台下方采用直线导轨搭配滑块的导向结构，相比光杆导向抗偏载能力更强，打印大尺寸工件时平台运行的平稳性更优，

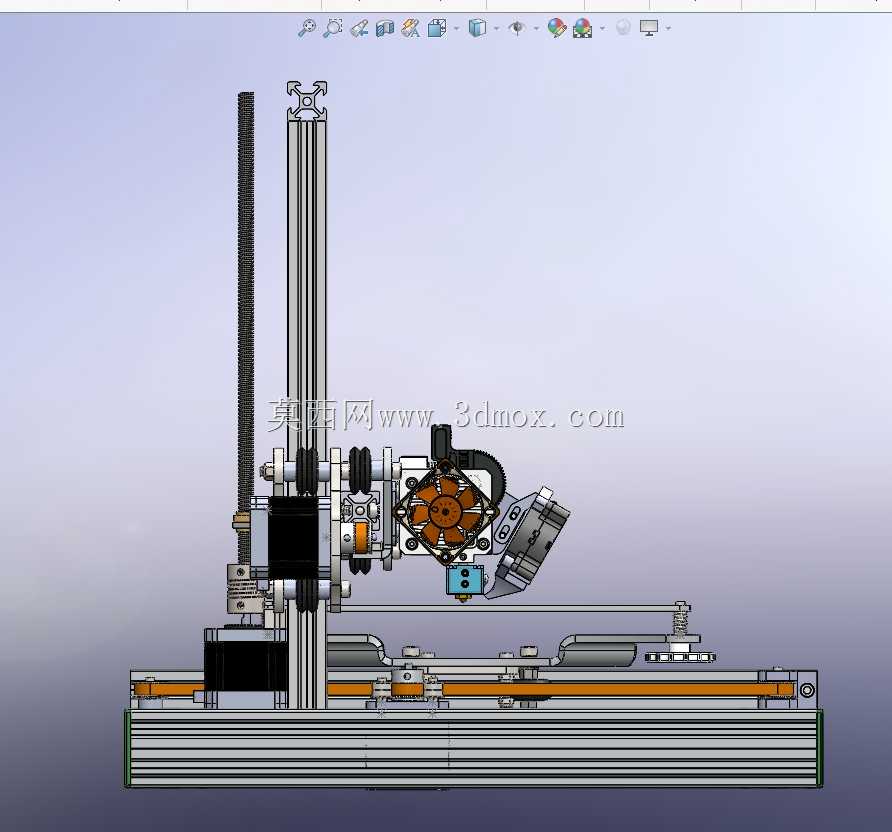

　　不会因为平台单侧受力出现进给卡顿的问题；Z轴采用双 lead screw 丝杆传动搭配两侧光杆导向，带动X轴整体横梁做上下升降运动，双丝杆的同步带联动设计能避免横梁升降时出现倾斜，保证层厚打印的精度一致性。设计阶段优先考虑了零部件的通用互换性，框架所用的铝型材为市面通用的2020系列标准型材，光杆、同步带、丝杆、滑块等运动部件均采用行业通用规格，后期更换配件无需定制非标件，维护成本更低。安装边界方面，设备整体占地尺寸适配常规桌面放置需求，底部框架做了脚垫安装位，可搭配橡胶脚垫调整水平，抵消桌面不平整带来的打印层纹偏移问题；打印平台采用可调水平的弹簧压紧结构，四个角点设置了调平旋钮，操作人员可通过旋钮调整平台与喷嘴的间隙，

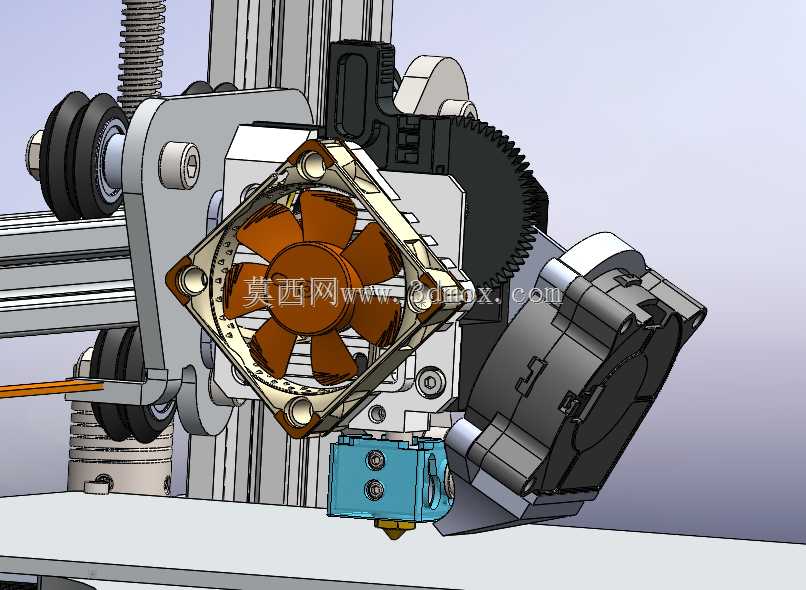

　　适配不同厚度的打印耗材首层附着要求。挤出端采用近程挤出结构，耗材输送路径更短，打印柔性耗材时不会出现耗材弯折堵头的问题，喷嘴组件采用快拆结构，更换不同口径喷嘴时无需拆解整个散热模块，能快速切换0.2mm到0.8mm口径喷嘴，适配高精度小件打印与大流量快速打印的不同需求。设备的走线全部沿铝型材槽内布置，用线槽卡扣固定，避免运动过程中线缆拖拽剐蹭打印件，所有运动副的安装位都预留了润滑注油空间，日常保养时可直接给光杆、导轨、丝杆加注润滑脂，无需拆解外围结构。
