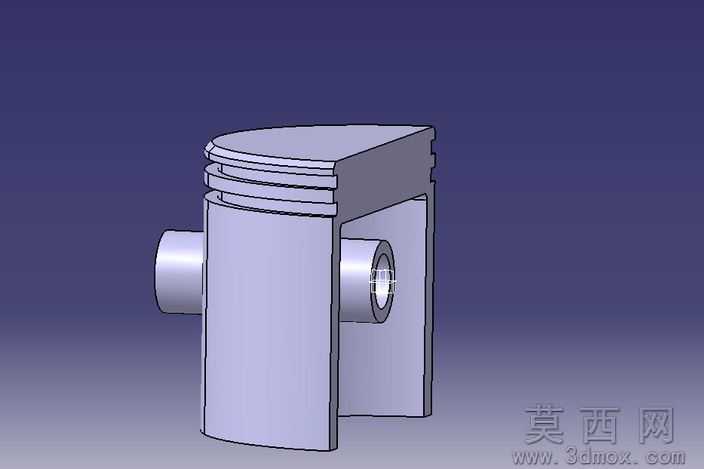

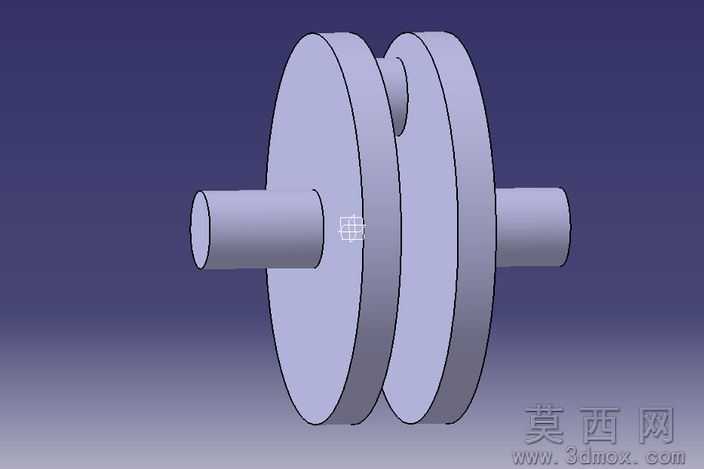

引擎局部轴承组件三维结构设计

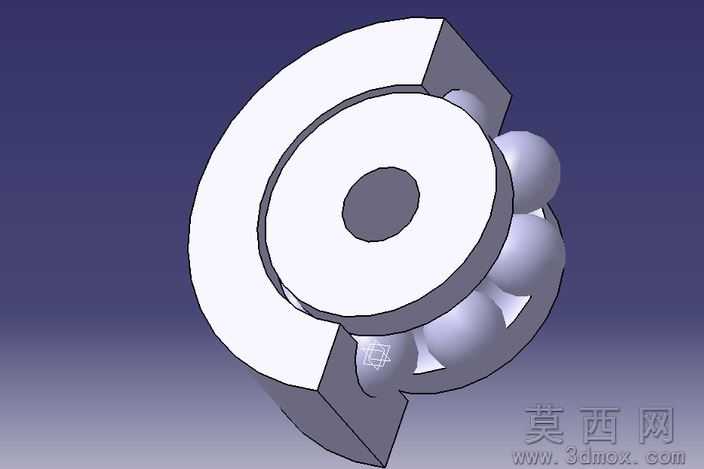

本作品为引擎内部轴承组件的三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械设计的公差配合规范与引擎部件的实际工况要求。建模初期先梳理组件的层级装配关系，将整体拆分为内圈、外圈、滚动体、保持架四个核心子部件，先完成单个标准滚珠的参数化建模，通过圆周阵列命令按照轴承节圆尺寸均匀排布滚动体，保证每颗滚珠与内外圈滚道的接触角度完全一致，避免后续装配出现干涉问题。内外圈建模时严格按照向心球轴承的滚道曲率参数绘制截面草图，通过旋转凸台命令生成基础实体，再对安装倒角、边缘退刀结构进行精细化处理，保证零件的工艺合理性。保持架采用分段式C型开口结构设计，建模时通过拉伸切除命令完成兜孔结构的制作，每处兜孔的弧度与滚珠直径精准匹配，既可以约束滚动体的位移轨迹，又预留了足够的润滑脂存储空间。材质渲染阶段，针对轴承钢材质的内外圈与滚动体，设置高反光金属材质参数，调整粗糙度数值模拟精加工后的金属表面质感，对保持架部件则赋予稍低反光度的合金材质，区分不同零件的材质属性，同时添加柔和的环境光与定向光源，多角度展现组件的装配关系与结构细节。设计过程中全程进行干涉检查，逐一验证滚动体与滚道、保持架与内外圈之间的配合间隙，确保模型完全符合引擎部件的装配逻辑，可直接用于教学演示、结构原理展示或后续的工程图导出工作，清晰还原了引擎内部滚动轴承的支撑传动结构，直观呈现了滚动摩擦替代滑动摩擦的降阻设计思路。
