涡喷发动机SHAH-1燃烧室结构设计

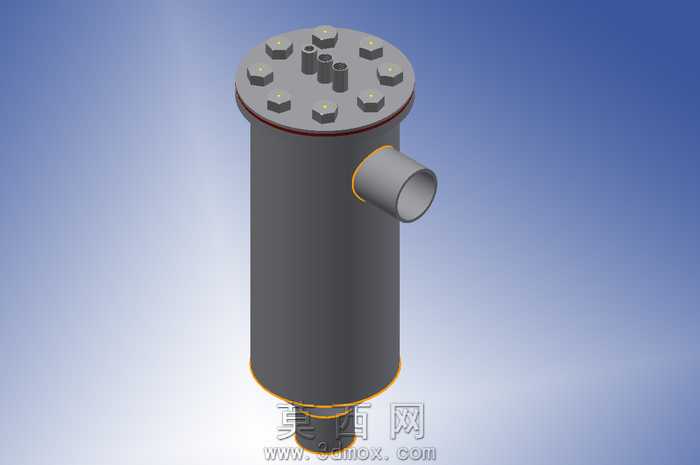

本作品为自制涡喷发动机配套的燃烧室三维结构设计，整体采用立式圆柱腔体作为主体结构，在三维建模过程中，首先以旋转凸台命令生成主体圆柱腔体的基础轮廓，严格控制腔体的壁厚参数，保证高温工况下的结构强度同时兼顾轻量化需求。顶部端盖采用阵列特征完成多组安装座与接口的布局，端盖与主体腔体的衔接处设计有密封贴合面，通过均匀分布的紧固件安装位实现端盖的可靠固定，顶部中心区域预留多组不同管径的管路接口，分别对应燃料供给、点火组件安装、气流导流等不同功能需求，建模时对每个接口的同轴度、安装面平面度都做了参数化约束，避免后续装配出现干涉问题。腔体侧面设计有切向布置的进气接口，接口与主体腔体采用圆弧过渡衔接，减少进气过程中的气流阻力，建模时通过放样命令完成接口与主体的平滑连接，同时在衔接处添加环形加强结构，提升接口位置的结构强度，避免气流长期冲刷导致的结构变形。渲染环节采用金属哑光材质模拟燃烧室主体的耐高温合金质感，对密封衔接位置、接口边缘做了细微的倒角处理，还原金属机加工零件的真实质感，背景采用渐变蓝色调突出主体结构的轮廓，通过光影调整清晰展现腔体的外部结构布局与各部件的位置关系。设计过程中充分考虑涡喷发动机燃烧室的工作逻辑，主体腔体的长度与直径比例经过反复调整，保证燃料进入腔体后有足够的燃烧空间，侧面切向进气的角度设计能够让进入腔体的空气形成旋流，提升燃料与空气的混合效率，顶部的多组接口布局兼顾了燃料喷射、点火装置安装、传感器布设的实际需求，整体结构简洁紧凑，各部件的连接关系清晰，既满足自制涡喷发动机的功能需求，也通过合理的结构设计降低了加工制作的难度，所有特征建模均保持全参数化，可根据实际测试的性能需求快速调整腔体尺寸、接口位置、安装座规格等参数，适配不同推力等级的自制涡喷发动机使用场景。
