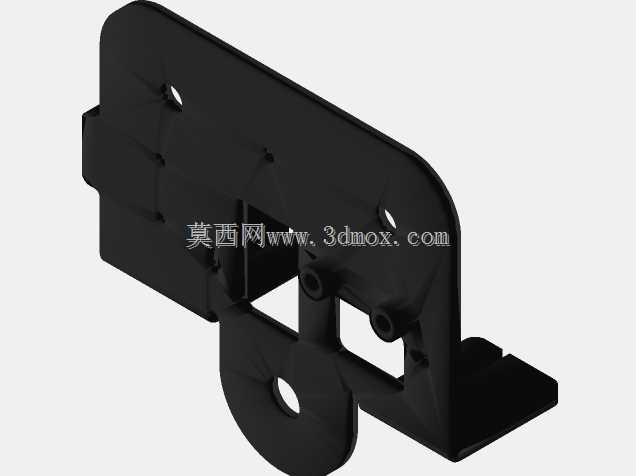

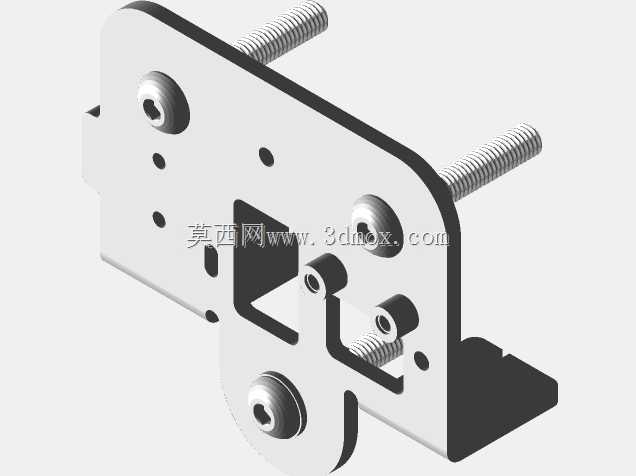

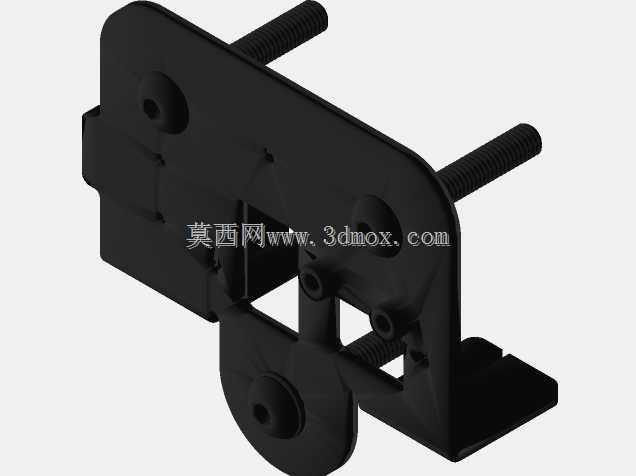

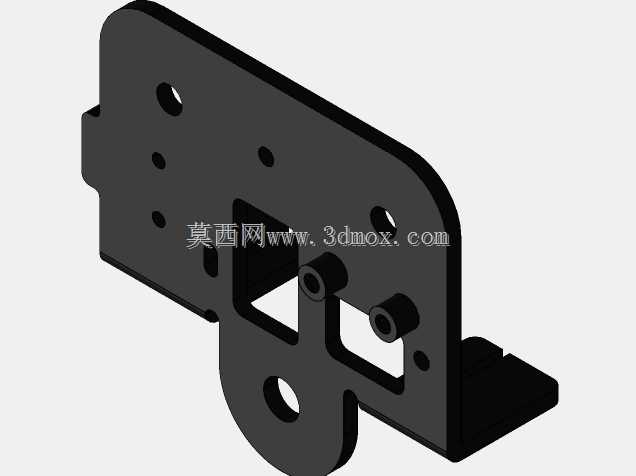

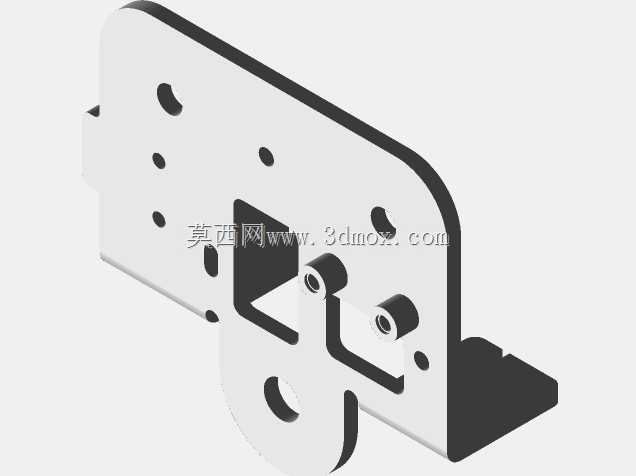

Voxelab Aquila打印机库存机架板结构

　　在桌面级FDM 3D打印设备的结构体系中，机架板是承担核心运动组件定位、整机刚性支撑的基础承载件，这款适配Voxelab Aquila机型的库存机架板，是针对原厂备件替换、设备改装升级场景设计的结构件，可直接对应设备拆机后的原装安装位，无需额外对机身框架做打孔、切削等二次加工，就能完成备件更换或改装基座搭建。从实际装机的功能需求来看，该机架板需要同时承接X轴运动组件的安装定位、Z轴丝杆端部的固定支撑、传动同步带的张紧调节座安装，以及部分走线卡扣、限位开关的固定点位，因此板件上的所有安装孔位都经过实机测绘校准，螺纹孔的位置度、光孔的同轴度都控制在装配公差允许范围内，避免出现安装后运动组件卡顿、传动精度偏移的问题。

　　设计过程中优先保障了核心安装点的位置精度，所有螺纹规格、孔深都对应原厂标准件参数，安装时可直接复用原有螺丝、轴套等紧固件，不需要额外采购非标紧固件；板体的整体轮廓完全匹配设备机身的安装边界，边缘的避让缺口对应机身型材的卡位结构，装配时可快速定位卡入，减少装机时的对位调整时间。板件上的大尺寸镂空区域，一方面是为了避让运动组件的运行行程，避免X轴滑车移动到极限位置时与板件发生干涉，另一方面也能在保证结构刚性的前提下减轻板件自重，降低Z轴升降时的负载，提升运动响应速度。不同孔径的安装孔分别对应不同功能的组件固定：带沉台的孔位用于安装带法兰的轴承座，保障轴承安装后端面与板件平面贴合，避免轴系转动时出现跳动；

　　小孔径的光孔用于走线卡扣和限位开关的螺丝固定，位置对应原厂触发点的高度，安装后不需要重新调整限位开关的触发位置；带螺纹的孔位直接对应组件的安装螺丝，不需要额外预埋螺母，简化装配流程。对于3D打印设备改装爱好者来说，这款机架板也可以作为扩展改装的基础载体，在非核心安装区域可以根据改装需求增加冷却风扇支架、自动调平传感器安装座、料架固定座等附加结构，板体的厚度足够支撑额外附加组件的重量，不会因为加装配件出现板件变形的问题。板件的平面度控制满足运动组件的安装基准要求，安装后X轴导轨的平行度、Z轴丝杆的垂直度都能达到设备出厂的精度标准，不会因为基准件变形导致打印件出现层纹偏移、尺寸超差的问题。在备件替换场景中，当原有机架板因为长期受力出现变形、螺纹滑牙等问题时，该板件可以直接替换损坏的原厂件，装机后不需要重新校准整机的运动参数，就能恢复设备原有的打印精度，减少设备停机维护的时间成本。
