NEMA23步进电机铝制固定安装板

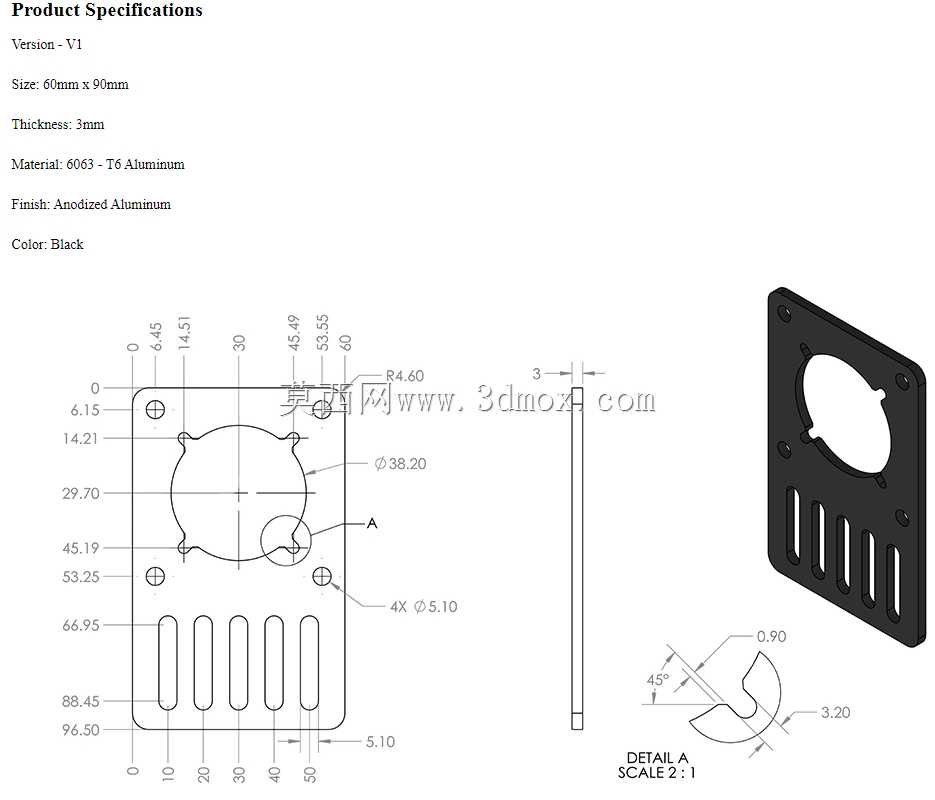

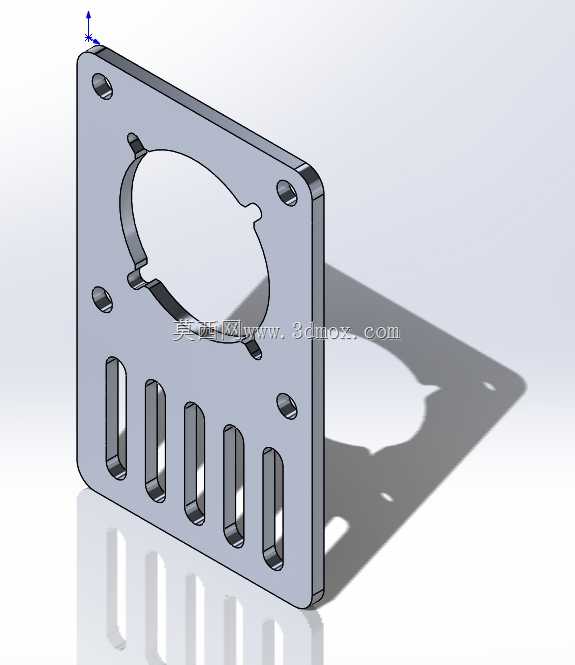

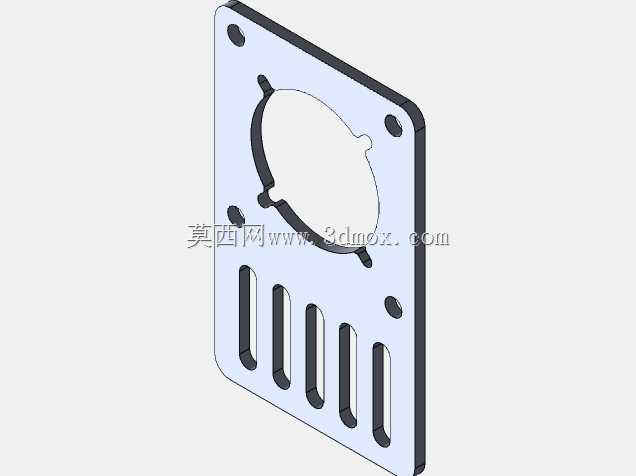

　　这款安装板主要面向桌面级CNC雕刻设备、开源OX CNC架构以及小型数控运动平台的传动端固定需求，同时也可适配采用NEMA23规格步进电机的DIY 3D打印设备进给轴安装场景，作为电机与设备机架之间的衔接承载件，承担电机定位、载荷传递、运行减震的核心作用。从结构设计来看，板件整体采用6061铝材质的平板式构型，厚度设定为3mm，兼顾轻量化需求与安装刚性，整体外轮廓尺寸为96.5mm×60mm，能够匹配常规20系列铝型材搭建的设备机架安装孔位，不需要额外做转接件适配。板件中部开设的异形镂空孔完全匹配NEMA23步进电机的前端止口轮廓，侧边预留的卡接缺口刚好对应电机外壳的定位凸台，安装时不需要反复调整电机同轴度，

　　将电机止口卡入镂空位即可完成初步定位，能有效避免电机输出轴与传动丝杆、同步轮的同轴度偏差，减少运行过程中的传动抖动与异响。板件四角分布的沉头安装孔用于将板件整体固定在设备机架端，孔位做了沉头处理，安装后螺丝头不会突出板件表面，避免与电机外壳或者运动部件产生干涉。板件下半部分开设的五组长条形通槽，一方面是为了减轻板件整体自重，降低设备运动端的负载惯量，另一方面长槽的预留调节余量可以支持电机安装位置的小幅微调，方便张紧同步带或者调整丝杆与螺母座的同轴度，不需要额外加工调节孔位，适配不同装配公差下的安装需求。在实际装配场景中，这款安装板不需要做二次加工即可直接使用，铝材质的导热性能也能辅助步进电机在持续运行过程中散出部分热量，

　　降低电机高温退磁的风险。板件边缘做了倒角处理，没有尖锐毛刺，装配过程中不会划伤线材或者操作人员手部，所有安装孔位的位置度公差控制在0.1mm以内，能够保证电机安装后输出轴的垂直度，避免因为安装板平面度不足导致电机轴承受径向力，延长电机轴承的使用寿命。对于小型数控设备的DIY搭建或者原厂备件替换来说，这款安装板的孔位与尺寸完全匹配标准NEMA23电机的安装规范，不需要单独测绘建模，能够直接用于设备的装配环节，减少设计阶段的重复工作量，同时平板式的结构加工难度低，批量生产时的良率高，成本也能控制在合理区间。
