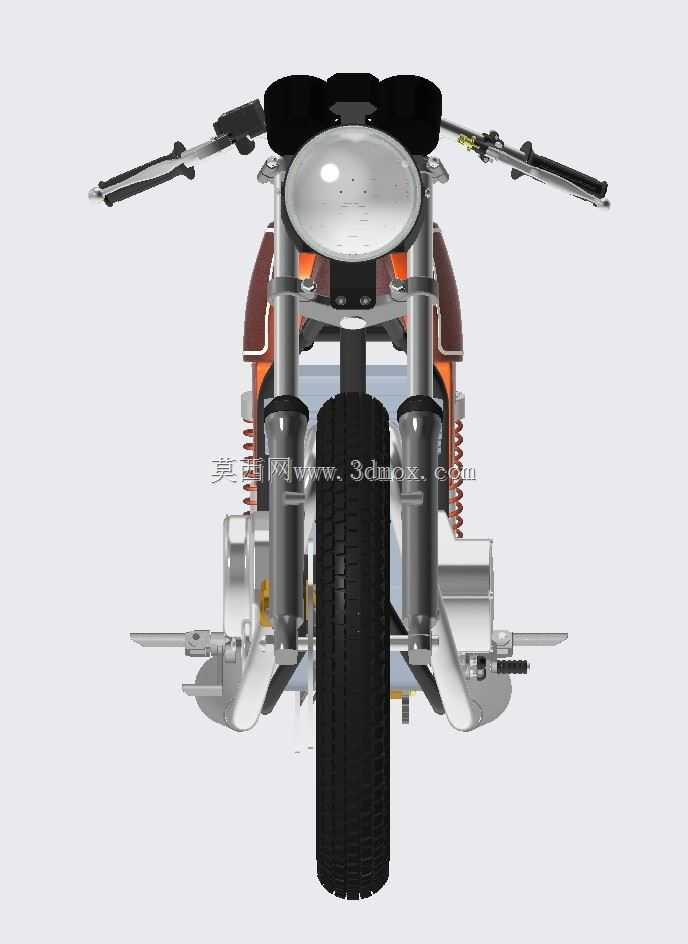

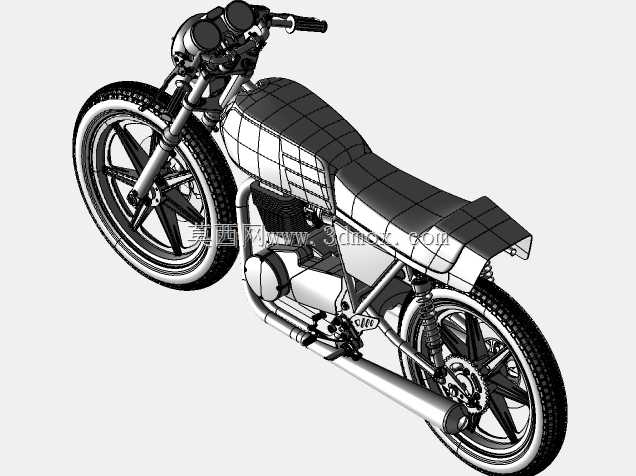

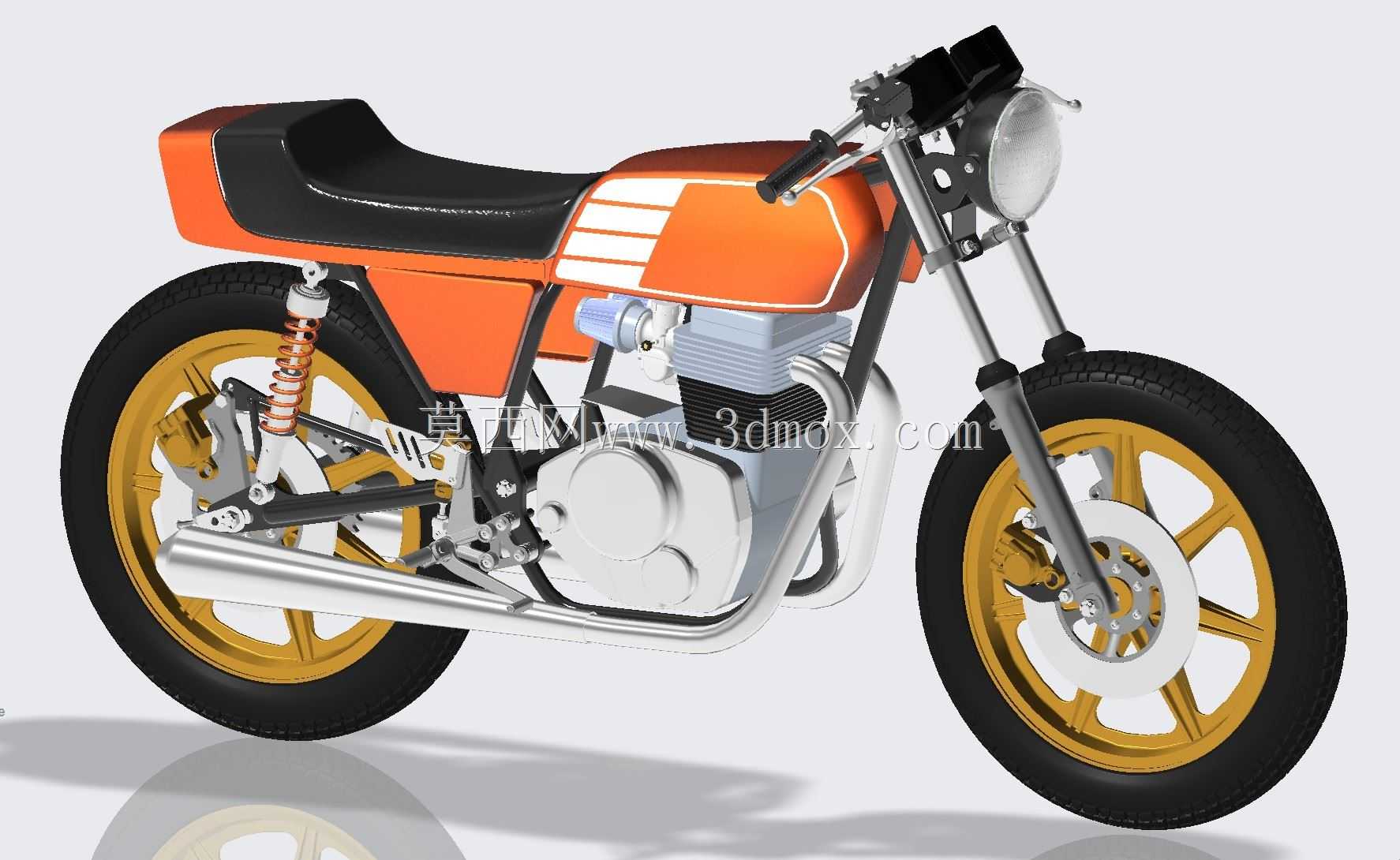

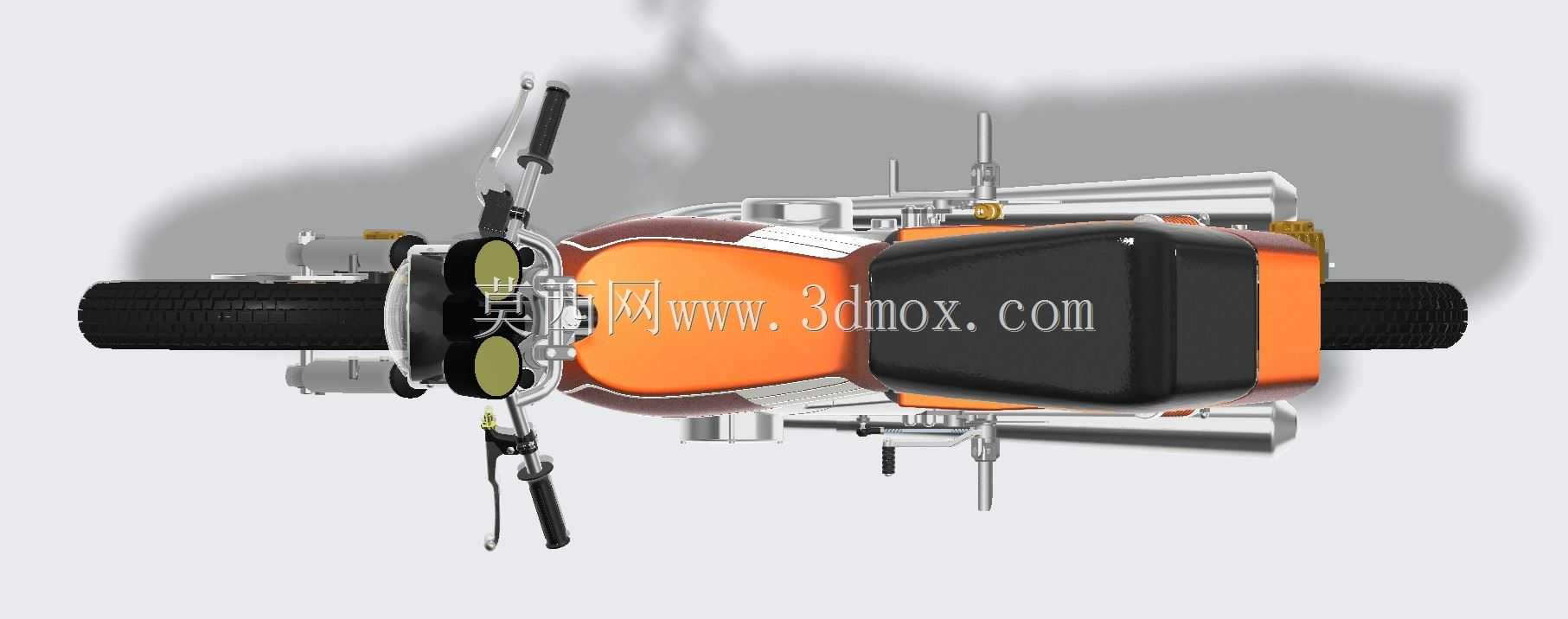

复古咖啡赛车风格雅马哈XS400机车结构设计

　　这款咖啡赛车风格的机车结构设计，面向复古机车改装、定制化两轮交通工具研发场景，可作为机车改装厂商的结构参考方案，也能为机车爱好者的个性化改装提供三维结构层面的设计依据，适配城市通勤、休闲骑行、机车文化展示等多类实际使用场景。从功能特性来看，整车采用单缸动力单元布局，动力输出区间偏向中低转速，适配城市道路频繁启停的骑行需求，前悬采用正置式液压减震结构，后悬搭配双侧弹簧阻尼减震，可过滤铺装路面的细碎颠簸，同时保留清晰的路感反馈，符合咖啡赛车偏向运动操控的定位；制动系统采用前单碟配单活塞卡钳、后鼓刹的配置，在复古外观的基础上满足日常骑行的制动性能要求，圆形复古头灯、平直低趴的一体式车把、驼峰式薄款坐垫，都贴合咖啡赛车的经典人机设定，

　　骑行三角偏前倾，可降低高速骑行时的风阻，同时兼顾短距离通勤的骑行舒适度。设计过程中，手动控制组件、轮胎以及化油器部分参考成熟量产部件的通用结构参数，其余车架、覆盖件、排气、行走系统相关结构均完成独立建模，车架采用双摇篮式钢管布局，主承重管的管径与壁厚参考同排量复古机车的通用设计标准，预留了动力单元的安装点位，发动机与车架的连接位设置了缓冲衬套安装空间，可降低动力运转时传递到车架的振动；油箱采用窄腰流线造型，侧面的白色装饰条为经典复古赛车的标识设计，油箱容积参考同级别车型设定在12-14升区间，满足日常通勤的续航需求，油箱底部预留了油泵、油位传感器的安装空间，与车架的安装点位匹配通用的橡胶缓冲固定结构。外形尺寸方面，

　　整车轴距控制在1380mm左右，座高设定为780mm，适配多数身高的骑行者，整车宽度在700mm以内，满足城市道路穿行的通过性要求；前轮采用18寸辐条（该款为铸铝轮毂）配100/90规格轮胎，后轮采用18寸配120/80规格轮胎，轮毂为经典金色五辐铸铝结构，兼顾复古外观与结构强度，排气采用单侧高位直出布局，排气尾段的离地间隙满足常规坡道、减速带的通过要求，排气接口与发动机排气口的连接位预留了密封垫片的安装空间，可保证排气密封性。安装边界层面，整车所有部件的装配间隙均控制在量产车的通用公差范围内，覆盖件与车架、动力单元的间隙预留3-5mm的安装调整空间，避免行驶过程中因振动产生部件干涉，转向系统的最大转角设定为左右各35度，满足最小转弯半径的使用要求，车把上的控制开关、离合刹车手柄的安装位均采用通用22mm管径的标准接口，可适配多数市售的通用改装配件，降低后续改装的配件适配成本。
