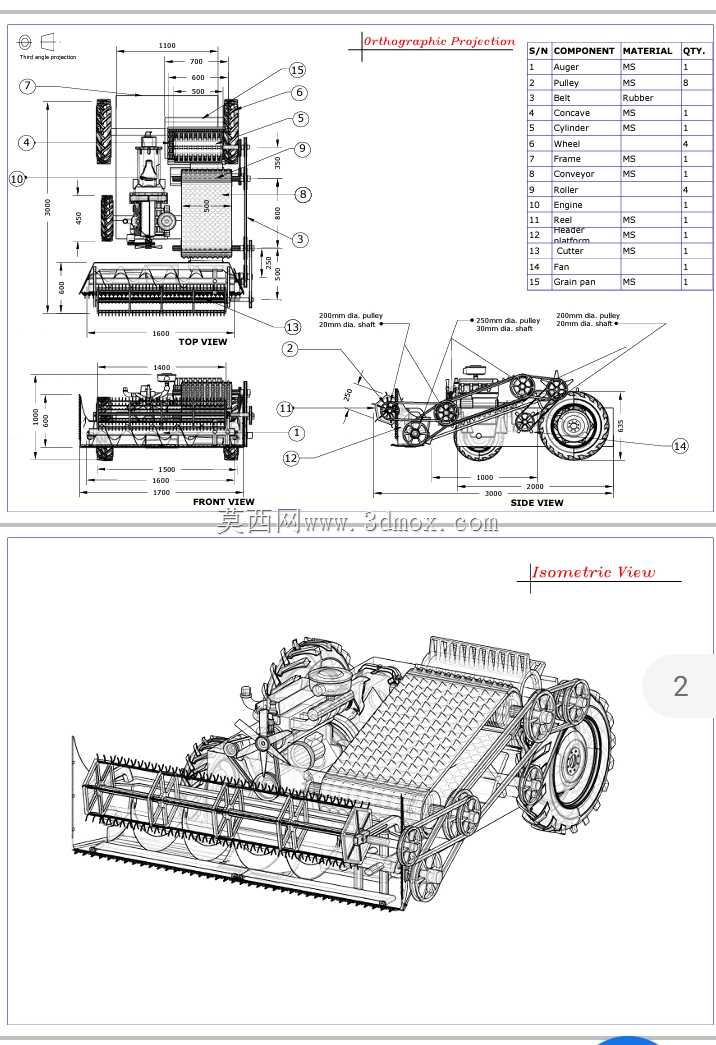

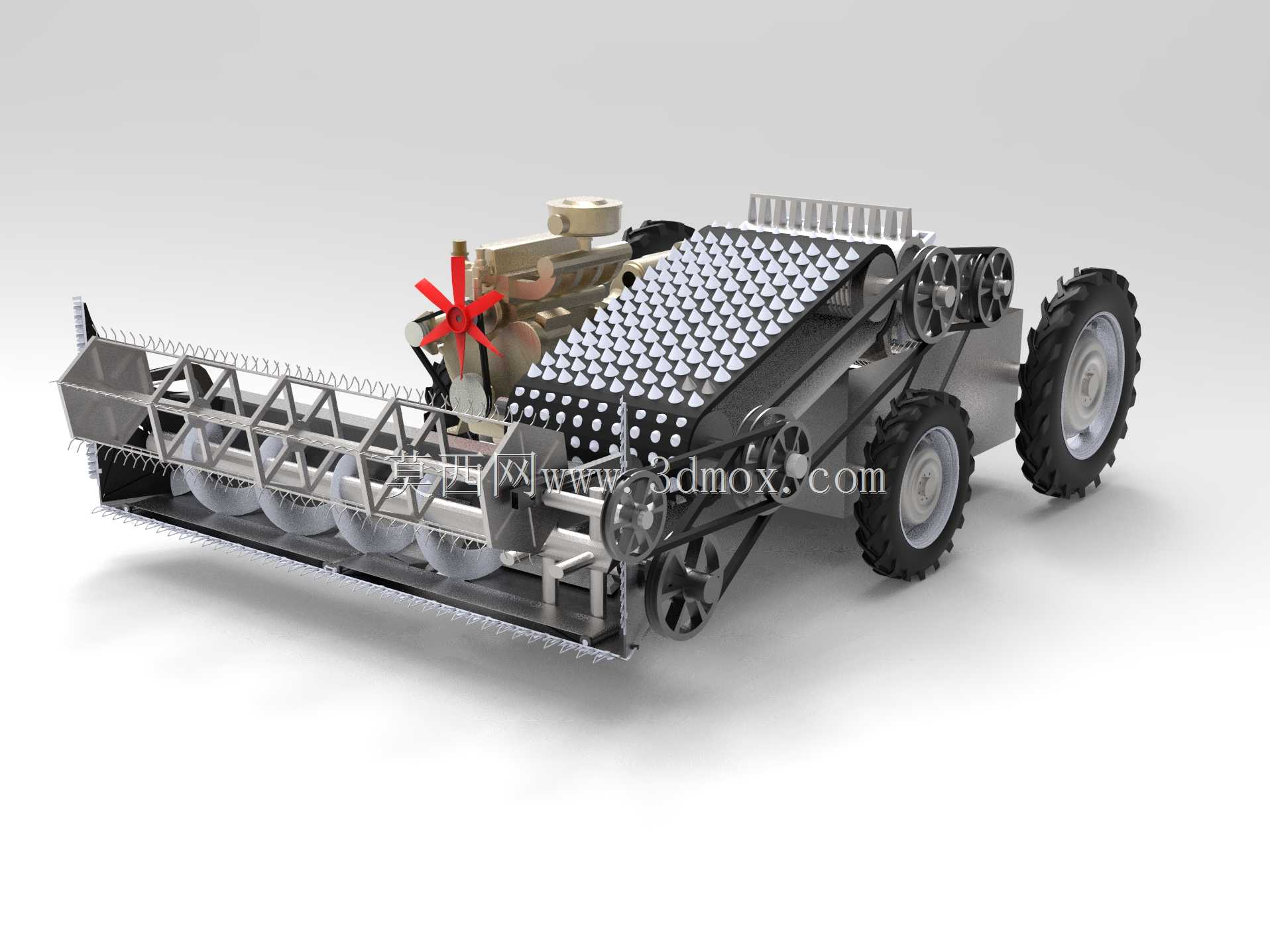

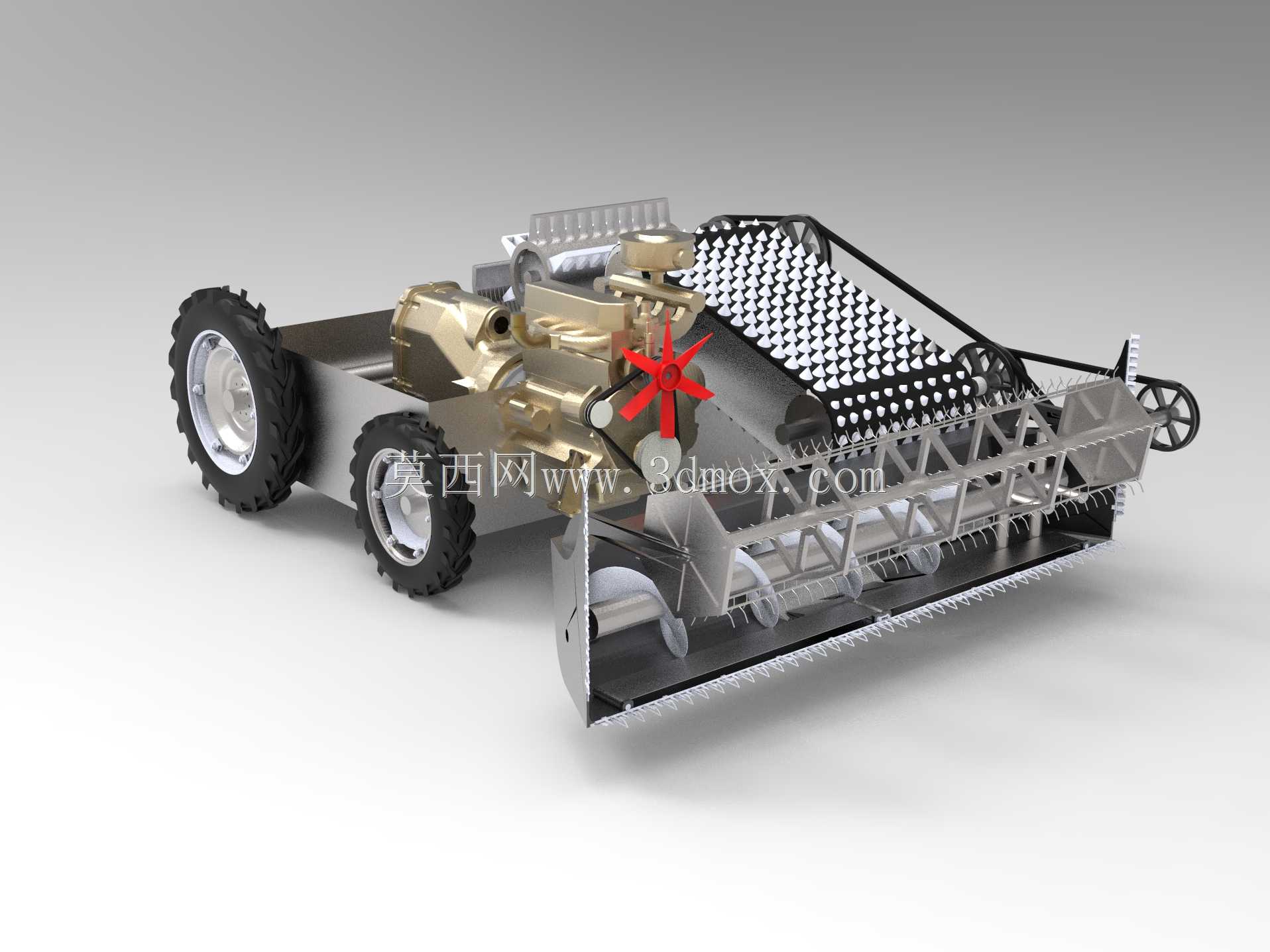

农业作业用轮式联合收割设备结构

　　这款轮式联合收割设备的三维结构，主要面向平原、缓坡地带的大田粮油作物收获场景，可在作物成熟季一次性完成收割、脱粒、清选、输送归集的全流程作业，替代传统人工分段收割的低效模式，适配小麦、水稻等常见禾本科作物的收获需求，能大幅缩短农忙期的作业周期，降低作物因采收不及时产生的落粒、霉变损失。从结构设计逻辑来看，整体采用前悬挂割台、中置动力与脱粒清选总成、后置行走驱动的布局，前端拨禾轮配合往复式切割器，先将直立作物拨向切割部位完成茎秆切断，再通过链耙式输送机构将割下的作物送入脱粒舱，脱粒滚筒配合凹板筛完成籽粒与茎秆的分离，后续经风选、振动筛清选去除杂余，最终洁净籽粒通过输送装置归集到储粮部位，茎秆则经后部排出装置直接铺放或粉碎还田。

　　行走部分采用大直径深花纹橡胶轮，适配田间松软、不平整的作业路面，轮距与整机接地比压经过匹配设计，避免作业时出现陷车、碾压作物根茬影响后续耕作的问题；动力总成布置在机身中部偏上位置，通过皮带轮、齿轮箱组成的传动系统分别为割台、脱粒滚筒、输送机构、行走系统分配动力，传动路径的排布预留了足够的维护拆装空间，日常检修皮带张紧度、更换易损件时无需大范围拆解机身外壳。割台的升降范围覆盖了地面以上50mm到1200mm的区间，可适配不同株高作物、不同留茬高度的作业要求，割台与机身主体采用铰接连接，配合液压调节结构可在作业时根据地面起伏自动仿形，避免切割器触地损坏。整机的外形边界在设计时充分考虑了乡村道路通行、转场运输的限制，

　　宽度控制在常规农用车辆通行的合规范围内，上部突出的拨禾轮、卸粮机构在转场时可折叠收纳，降低运输时的整体高度与宽度。各功能模块之间采用快装式连接结构，针对切割器、筛网这类易磨损的作业部件，设计了标准化的安装接口，可根据不同作物类型快速更换对应规格的配件，无需改动主体传动结构即可切换作业模式，提升设备在不同产区、不同作物种植场景下的适配性。
