起重机双钩式吊臂结构三维设计作品

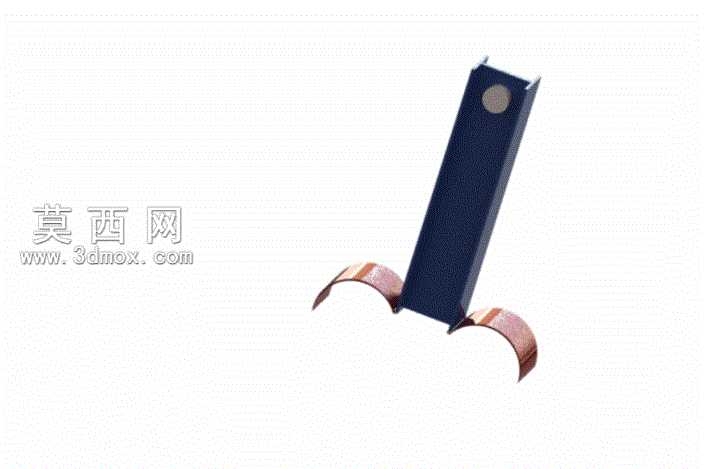

本作品为起重机配套的双钩式吊臂三维建模作品，整体采用自顶向下的参数化建模思路完成，在主流三维建模软件中先完成整体布局草图的绘制，确定吊臂的总长度、安装孔位位置、吊钩排布间距等核心尺寸参数，再基于布局草图逐步生成各部分实体特征。吊臂主体采用矩形截面的箱型结构设计，建模时通过拉伸凸台命令生成主体基体，在主体上端预设圆形铰接安装孔，用于和起重机的变幅机构、回转机构完成铰接装配，孔位处做了局部加厚处理，模拟实际生产中吊臂铰接位置的加强结构，避免应力集中导致的结构失效。主体下端对称布置两个弧形吊钩结构，吊钩部分采用扫描特征完成建模，先绘制吊钩的弧形轮廓路径与截面轮廓，沿路径扫描生成吊钩实体，吊钩与主体连接的位置做了圆弧过渡处理，还原实际焊接工艺的圆角过渡效果，减少连接处的应力集中问题。材质渲染阶段，吊臂主体部分赋予深蓝色金属漆材质，调整材质的粗糙度、反光度参数，模拟工程起重机械常用的漆面质感，吊钩部分赋予红棕色锻钢材质，添加轻微的磨损纹理效果，还原起重吊钩长期承重作业的使用质感，整体渲染效果贴合工程实际的部件外观。结构设计上充分考虑吊臂的受力特性，箱型主体结构具备优异的抗弯折、抗扭性能，双吊钩的对称排布可以在起吊作业时平衡载荷，避免单钩起吊的偏载问题，铰接孔的位置经过尺寸校核，保证吊臂在变幅过程中不会与周边部件产生运动干涉。建模过程中所有特征均保留完整的参数化建模历史，方便后续根据不同的起重吨位需求调整臂长、吊钩尺寸、板材厚度等参数，适配不同规格的起重机设备，模型各部件之间的装配关系清晰，可直接用于装配验证、运动仿真以及工程图纸的导出工作。
