油轮配套起重作业机械结构设计

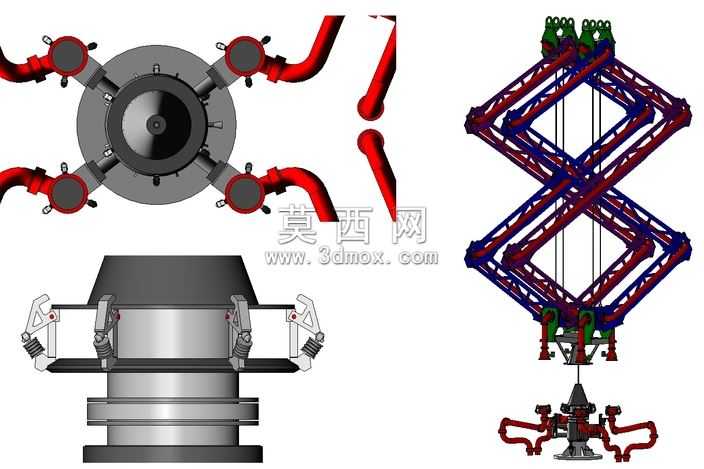

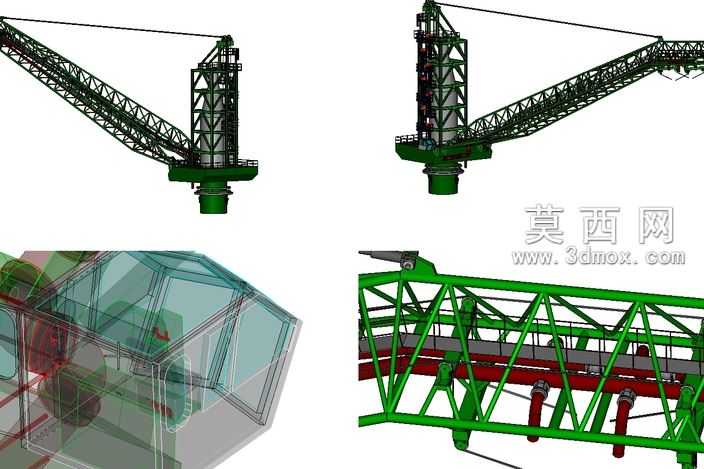

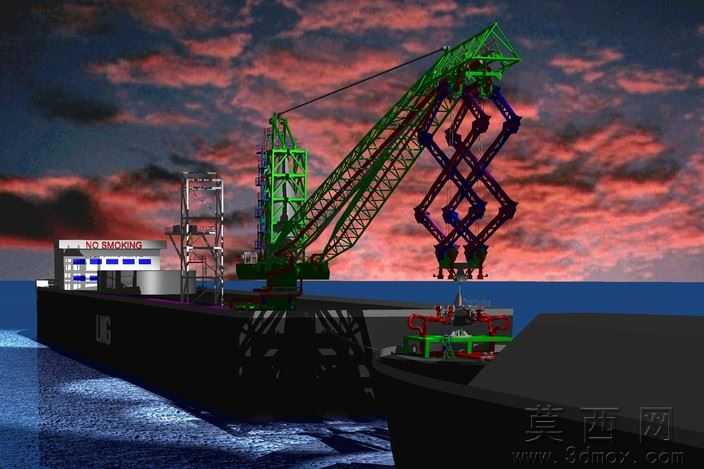

本作品为面向油轮作业场景的起重配套机械三维设计方案，整体采用三维建模软件完成全参数化构建，从核心功能部件到辅助连接结构均实现1:1比例还原，建模过程中严格遵循机械设计的公差配合规范，对各部件的装配关系做了精准约束，可直接用于后续的结构校验与工程出图。模型主要包含三大核心结构模块：其一为多通路旋转连接基座，主体采用高强度合金结构钢材质设计，表面做了防锈防腐的涂层处理，基座周向均匀布置四组带弯管结构的流体通路接口，接口处采用法兰连接结构，内置密封件安装位，可满足油轮作业中多通路流体介质的同步输送需求，旋转部位设计有耐磨轴承安装位，可实现360度自由回转同时保证密封性能。其二为剪叉式升降桁架结构，采用高强度矩形钢管焊接成型的桁架单元交叉拼接而成，交叉节点处设计有铰接销轴结构，可通过桁架的伸缩折叠实现大行程的高度调节，桁架主体采用红蓝双色区分不同受力层级的构件，红色构件为主受力承重梁，蓝色构件为辅助支撑拉杆，顶部设计有四组吊装连接耳板，可适配不同规格的吊具连接，底部与旋转基座做了同轴定位装配，保证升降过程的同轴度精度。其三为基座下部的夹紧固定机构，采用对称布置的铰接式夹爪结构，夹爪内侧设计有防滑耐磨衬垫，配套弹簧复位结构与锁紧驱动位，可快速实现与油轮甲板固定基座的夹紧锁定，保证整套设备在作业过程中的稳定性。渲染阶段采用工业级写实渲染方案，金属材质分别做了抛光、喷漆、氧化等不同表面效果处理，管路部分做了红色防腐漆面效果，桁架部分区分了承重件与支撑件的色彩标识，基座金属部分做了哑光金属质感处理，整体光影效果模拟港口露天作业的自然光环境，清晰呈现各部件的结构细节与装配关系。设计过程中充分考虑油轮作业的特殊工况，针对海上高盐高湿环境做了材质防腐的适配设计，针对作业过程中的动载荷需求对桁架结构做了受力优化，在保证结构强度的前提下尽可能降低整体自重，多通路旋转接口的设计可同时满足流体输送与起重作业的复合需求，剪叉式升降结构可适配不同高度的作业场景，下部夹紧机构可实现快速安装拆卸，整套方案兼顾了功能性、可靠性与场景适配性，虽为概念性研发设计，但其结构逻辑可直接为后续油轮配套起重设备的实体研发提供参考依据。
