T型热电偶接线端子结构三维建模作品

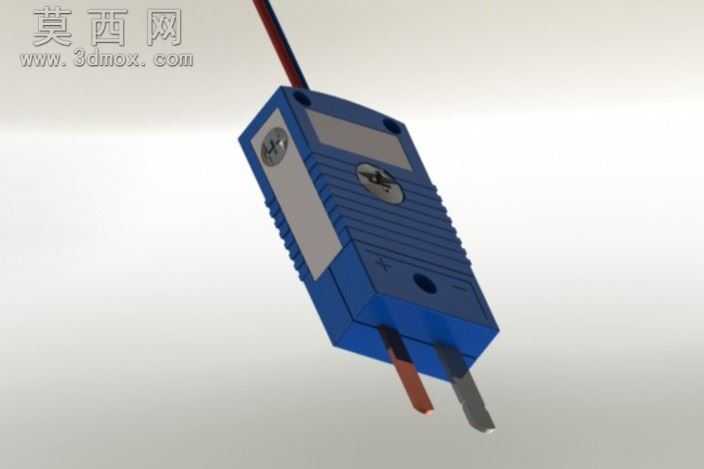

本作品为T型热电偶配套接线端子的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先依据热电偶接线端的实际尺寸规范，绘制端子外壳的二维轮廓草图，通过拉伸、拔模、倒角等基础特征命令生成蓝色绝缘外壳的主体结构，外壳表面的防滑条纹采用阵列特征实现，保证条纹间距均匀、深度一致，还原实物的握持防滑触感。外壳上的标识区域通过包覆特征制作，精准还原极性标识的位置与形态，避免接线时出现正负极接反的问题。端子内部的金属接触件采用独立建模流程，分别构建铜质正极与康铜质负极的插片结构，插片与外壳的装配间隙经过反复校核，既保证插片安装后的固定强度，又预留合理的装配公差，避免出现干涉问题。建模过程中对端子顶部的线缆接入孔、侧面的固定螺丝孔都做了精细化处理，螺丝孔内的螺纹特征采用装饰螺纹线结合实体螺纹收尾的方式呈现，兼顾模型展示效果与文件轻量化需求。渲染阶段为外壳赋予哑光蓝色工程塑料材质，调整材质的粗糙度、反光度参数，还原工业塑料外壳的真实质感；金属插片分别赋予紫铜与镍铬合金材质，表现不同金属的色泽与金属光泽；接线部位的线缆赋予绝缘橡胶材质，还原线缆外层的哑光质感。场景布光采用三点布光法，主光从侧上方打亮端子主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒端子边缘提升立体感，最终渲染图清晰展现端子的整体结构、各部件装配关系与细节特征。设计过程中充分考虑T型热电偶的实际使用场景，端子的外形尺寸符合工业标准热电偶接插件的通用规范，插拔结构的设计参考了实物的卡扣锁定逻辑，保证模型结构符合实际产品的功能逻辑，可用于测温系统的装配演示、接插件结构教学、电气布线模拟等场景，模型各部件独立可拆分，能够清晰展示绝缘外壳、金属接触件、接线固定结构的装配关系，为相关产品的结构优化、二次设计提供精准的三维参考依据。
