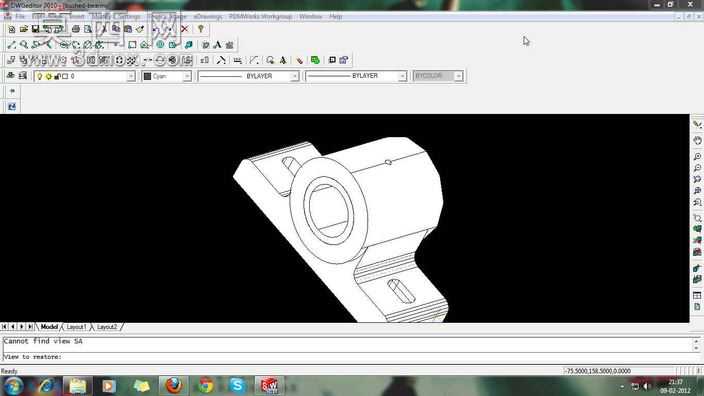

带安装支座的立式偏心轴承座结构模型

本模型为带安装支座的立式偏心轴承支撑结构，建模过程以机械零件实际加工装配逻辑为核心，采用参数化特征建模方式完成全结构搭建。建模初始阶段先完成基准轴、基准面的定位搭建，以轴承内孔的中心轴线作为核心装配基准，确定偏心安装面与主体轴承筒的位置偏移量，保证偏心结构的尺寸精度符合设计要求。主体轴承筒部分采用回转特征构建，先绘制内孔与外圆的截面轮廓，通过回转命令生成筒状基础结构，再对内孔边缘、外筒端面做倒角处理，还原实际零件的加工倒角工艺，避免应力集中的同时符合装配导向需求。侧边的安装支座采用拉伸特征构建，先绘制安装底板的轮廓，包含两个对称的安装通孔与定位卡槽结构，拉伸生成底板后通过筋板特征连接底板与主体轴承筒，筋板的厚度、过渡圆角均按照五金支撑件的常规设计参数设置，保证结构的支撑强度。模型的细节处理上，对安装孔做沉头孔特征还原，适配实际装配中螺栓的沉头安装需求，支座表面的卡槽结构通过切除拉伸完成，还原零件的定位装配功能，所有结构的过渡圆角均按照零件铸造或机加工的工艺要求设置，避免出现尖锐棱角。建模过程中对各特征的参数做关联约束，修改核心基准尺寸即可快速调整整体结构的偏心距、轴承筒内径、安装孔距等关键参数，具备良好的参数化可编辑性。模型的线框显示模式下可清晰观察各结构的轮廓关系，所有特征的草图均做完全约束，无冗余特征与无效几何体，结构逻辑清晰，可直接用于装配验证、工艺分析或相关机械结构的设计参考，完整还原了该类偏心轴承支撑件的结构特点与功能设计，能够直观展现零件的装配关系与受力支撑结构。
