双横臂独立悬架导向机构结构设计

项目分类:汽车类 发布时间:2024-02-04 ID:738582
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计
  • 双横臂独立悬架导向机构结构设计

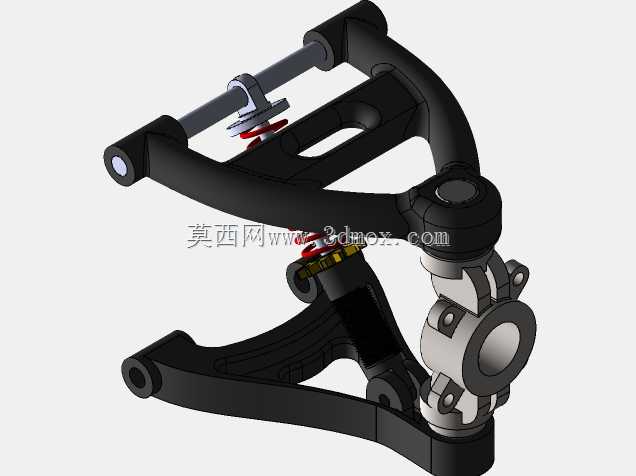

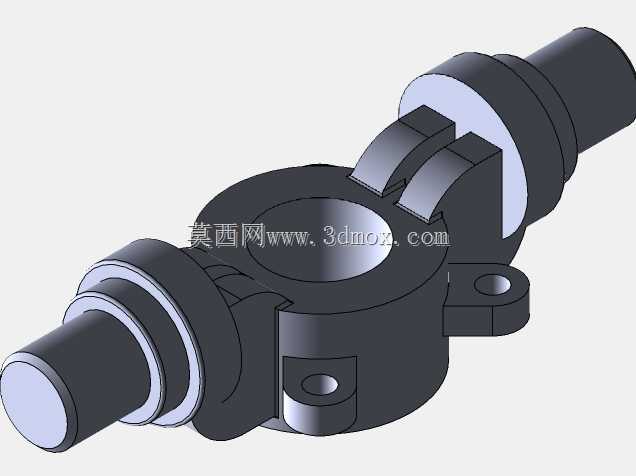

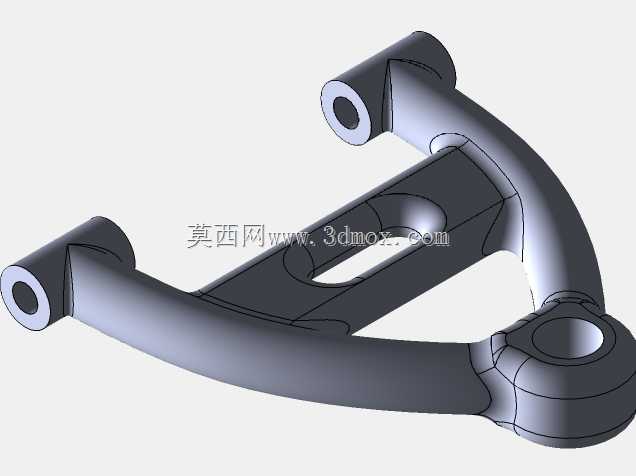

  这套双横臂悬架结构,是乘用车辆、改装赛车以及部分轻型商用车辆底盘行走系统的核心导向承载部件,主要承担车轮与车架之间的力传递,同时精准约束车轮跳动时的运动轨迹,保证轮胎接地角度始终处于合理区间,避免轮胎异常磨损,提升车辆过弯时的侧向支撑能力。从结构设计逻辑来看,上下两根不等长的横臂是核心承载构件,上横臂长度略短于下横臂,这种长度匹配是经过运动学仿真反复校核的,当车轮随路面起伏上下跳动时,能主动调整车轮外倾角与前束值的变化量,让轮胎接地面尽可能保持与路面贴合,不会因为悬架压缩出现轮胎侧偏过度的问题。转向节作为连接上下横臂与轮毂轴承座的枢纽构件,分别通过球铰与上下横臂末端连接,既可以随横臂摆动完成上下跳动,也能绕主销轴线转动实现转向动作,

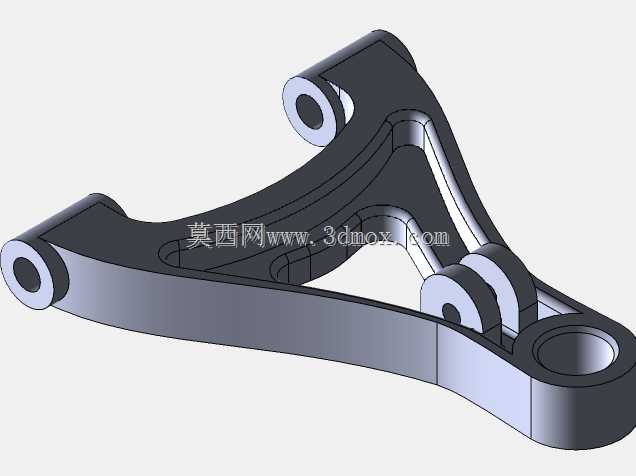

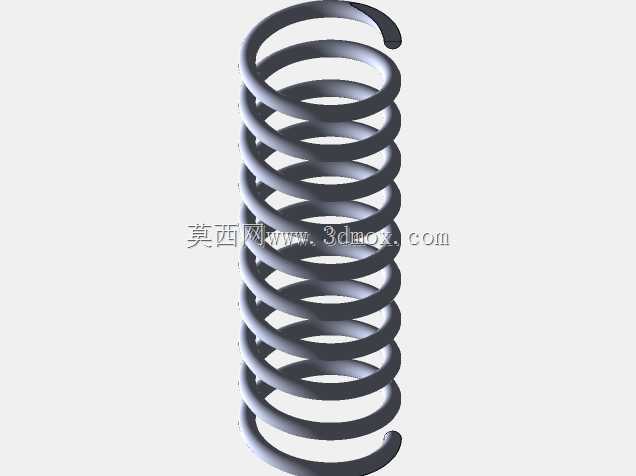

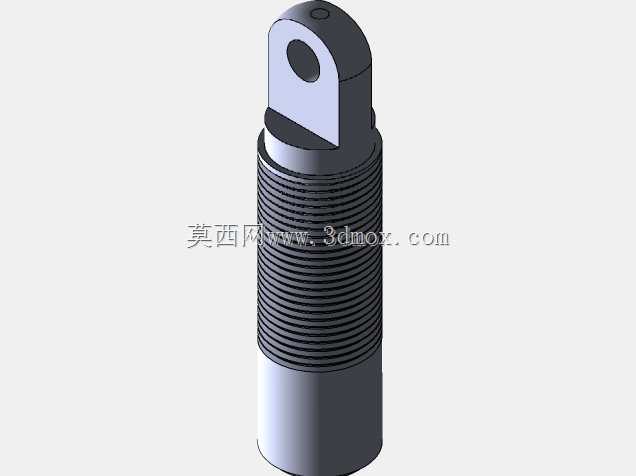

  球铰的安装位置直接决定了主销内倾、后倾等定位参数,建模时特意预留了球铰安装的同轴度公差带,避免实车装配时出现运动卡滞。横臂与车架连接的位置采用了衬套安装座结构,衬套的压装孔深度与直径按照常规乘用车橡胶衬套的通用尺寸设计,安装点的间距充分考虑了车架纵梁的常见布置宽度,不需要额外改动车架结构就能完成适配,横臂本身采用变截面的箱型结构设计,在保证侧向刚度足够的前提下,尽可能降低簧下质量,提升悬架的响应速度。减震器与螺旋弹簧的安装支座集成在下横臂靠近转向节的位置,这种布置方式能让减震器的受力更直接,减少横臂的附加弯矩,安装孔位的角度经过受力校核,保证减震器工作时的行程不会与横臂本体发生运动干涉。整个结构的运动边界经过反复验证,

  车轮上下跳动的全行程内,所有构件之间都预留了足够的安全间隙,不会出现零件磕碰的问题,同时横臂上预留的传感器安装位,可以方便后期加装轮速传感器、刹车管路固定卡扣等附属部件,适配不同车型的配置需求。对于底盘设计从业者来说,这套结构可以直接作为悬架方案设计的参考模板,调整横臂长度、安装点坐标就能适配不同轴距、不同轮距的车型需求,省去从零开始搭建运动学模型的重复工作,也能作为悬架受力分析的基础模型,导入仿真软件后直接添加约束与载荷就能完成强度、模态等相关计算。
