工业物料输送用振动过渡接料槽结构

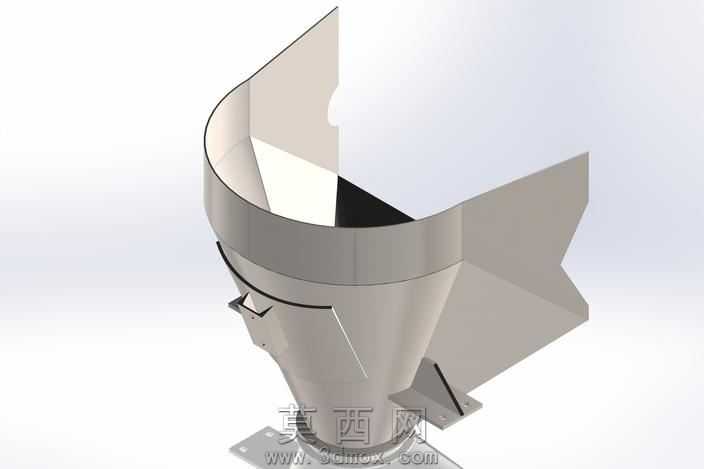

本模型为工业物料输送场景配套的振动过渡接料槽，采用三维参数化建模完成整体结构搭建，建模过程中优先遵循钣金加工工艺逻辑，对各段曲面、折边、安装结构做了可制造性校验。模型主体分为上部接料段、中部导流锥段、下部出料导向段三个核心部分，上部接料段采用半围合弧形敞口设计，敞口边缘做了卷边强化处理，既能够扩大接料覆盖范围，避免物料洒落，又能通过卷边结构提升薄壁钣金件的结构刚性，减少振动工况下的结构形变；中部采用渐缩式锥形导流结构，锥面角度经过反复校核，匹配振动输送的物料滑移角度，能够让落入槽内的物料在振动作用力下沿锥面顺畅下滑，避免物料在槽内堆积卡滞，锥段侧壁设置有快拆式卡扣结构，方便后期清理槽内残留物料、检修维护；下部出料段设置有定向导向折边，能够将导流下来的物料精准导向下游输送设备的接料位置，避免物料偏载撒漏，槽体底部设置有带安装孔的固定支脚，支脚与槽体之间设置有三角加强筋，提升安装结构的抗振强度，避免长期振动工况下支脚出现焊缝开裂、结构脱落的问题。材质渲染阶段，主体结构采用哑光不锈钢材质，还原工业输送设备常用的钣金材质质感，对焊缝、折边位置做了细微的工艺质感处理，安装支脚部分做了表面喷砂的质感区分，整体渲染效果贴合实际工业设备的视觉特征。设计过程中重点考量了振动工况下的结构可靠性，所有折边转角处均做了圆角过渡，避免应力集中导致的结构疲劳损坏，各段连接位置的衔接曲面做了曲率连续处理，保证物料滑移路径无凸起、无死角，避免细小物料卡入接缝造成堵塞。该过渡槽可配套各类振动给料、振动筛分设备使用，作为上下游设备之间的物料过渡衔接结构，解决不同设备之间的接料落差、导流方向匹配问题，整体结构紧凑，安装维护便捷，能够适配颗粒状、粉状等多种形态工业物料的输送过渡需求。
