食品加工用螺旋转子回转筛分设备

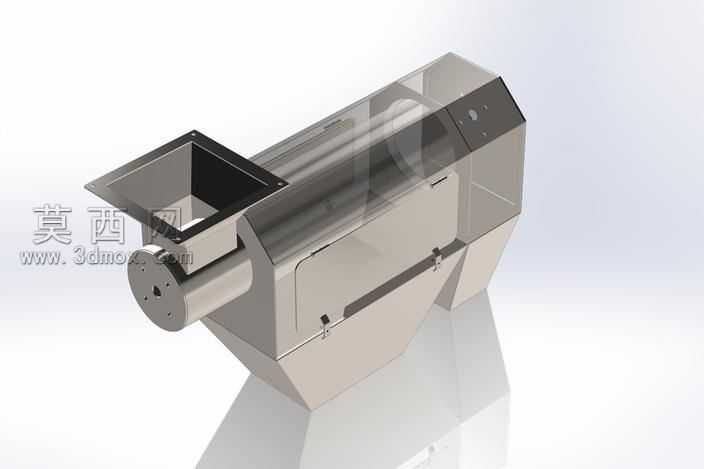

本模型采用SolidWorks进行全参数化三维建模，整体围绕粉体物料筛分作业的功能需求展开结构设计，建模过程严格遵循机械设计公差配合规范，对设备各组成部件进行了1:1比例的实体还原。模型主体包含进料斗、筛分腔体、螺旋输送转子、端盖连接结构、出料斗以及外置驱动连接端几大核心模块，各部件间的装配关系完整，可清晰呈现设备的装配逻辑与运动传递路径。在材质渲染表现上，针对设备接触食品物料的属性，所有与物料接触的部件均赋予食品级304不锈钢材质，通过调整材质的粗糙度、反射率参数，还原不锈钢亚光拉丝的真实金属质感，设备外部的检视盖板、连接紧固件分别赋予对应的工程塑料与镀锌件材质，不同材质间的视觉区分度清晰，能够直观区分各功能部件。结构设计上，核心的螺旋形状转子是设备实现功能的关键部件，建模时对转子的螺旋升角、叶片间隙进行了精准参数化设定，确保转子转动时能够持续推动腔体内部的糖、面粉类粉体物料向筛分区域移动，同时避免物料卡滞；进料斗采用扩口式方变圆过渡结构，能够顺畅承接上方投料的物料，避免物料堆积架桥；筛分腔体采用上下分体式结构，通过快拆式卡扣连接，便于日常使用后清理筛网与腔体内部残留物料，端盖处设置有精准的轴孔与密封槽结构，可配套安装轴承与密封件，避免粉体物料泄漏同时保障转子转动的同轴度；下部设置两个独立出料通道，分别对应筛下合格物料与筛上残留杂质的排出路径，结构布局紧凑合理。设计思路围绕食品加工场景的使用需求展开，充分考虑了粉体物料的流动特性，通过螺旋转子的缓速推送实现物料在筛面的均匀分布，避免传统振动筛的扬尘问题，同时全封闭的腔体结构能够满足食品生产的卫生要求，所有边角位置均做了圆角过渡处理，无清洁死角，整体模型结构完整，参数可编辑，可直接用于设备的方案演示、结构优化以及生产加工的图纸输出参考。
