SIEG基础车床微型数控车削改造结构

　　这款基于SIEG基础车床完成的微型数控车削改造结构，主要面向小尺寸精密零件的单件小批量加工场景，适配教学实训、小型工坊精密零件试制、个人DIY金属加工等对设备占地要求严苛的使用环境，可完成有色金属、工程塑料等易切削材料的外圆车削、端面车削、内孔镗削、螺纹车削等常规车削工序。从结构设计逻辑来看，改造方案保留了原SIEG基础车床的床身导轨基准面，未对原有床身的安装定位结构做破坏性改动，所有数控改造组件均采用模块化安装设计，便于后期维护与功能拓展。主轴箱部分沿用原车床的主轴传动结构，仅在主轴末端加装了转速检测元件，为数控系统提供实时转速反馈，保证螺纹车削等工序的进给同步精度。进给系统部分，原手动进给的拖板位置替换为精密滚珠丝杠传动副，

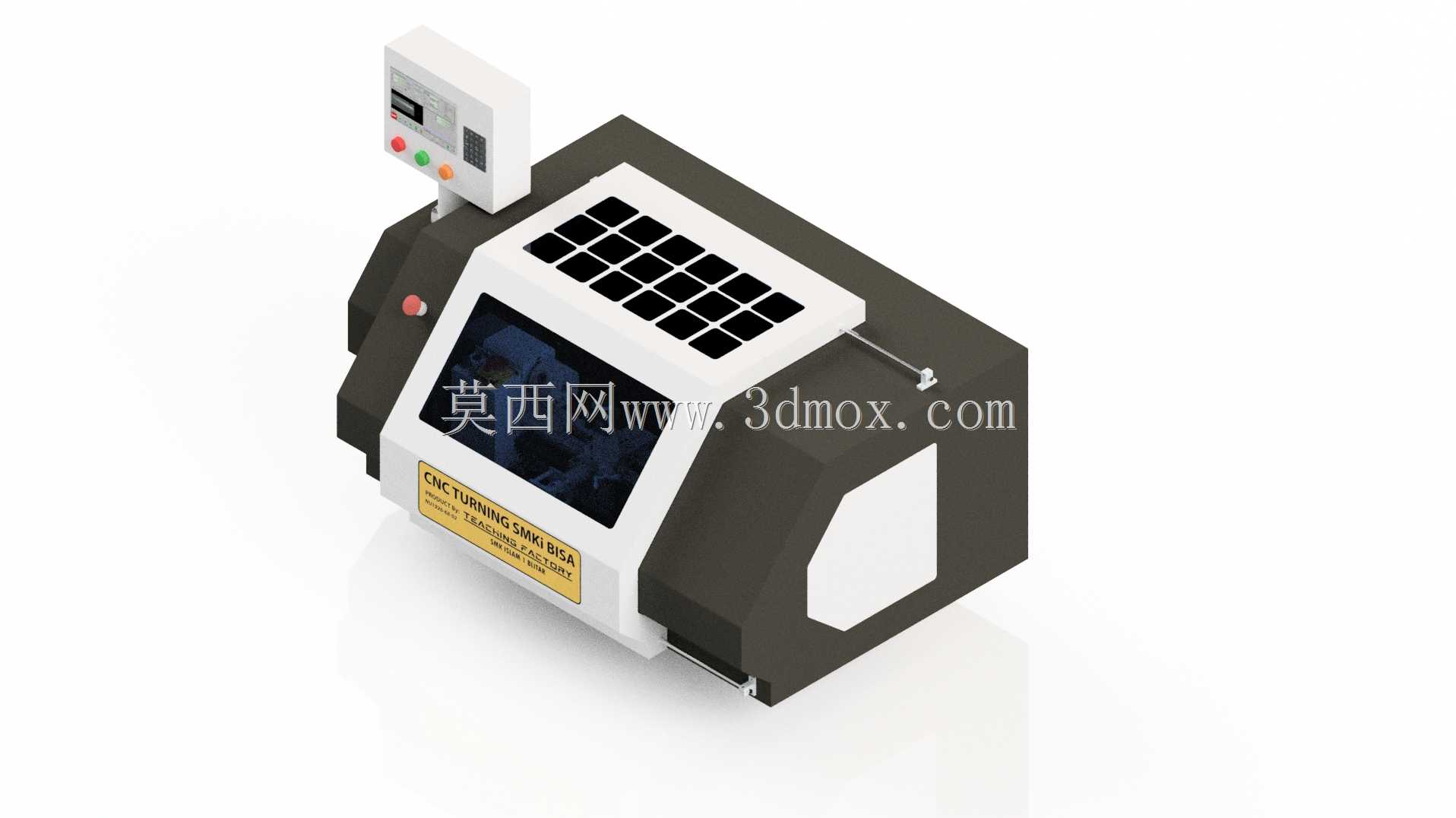

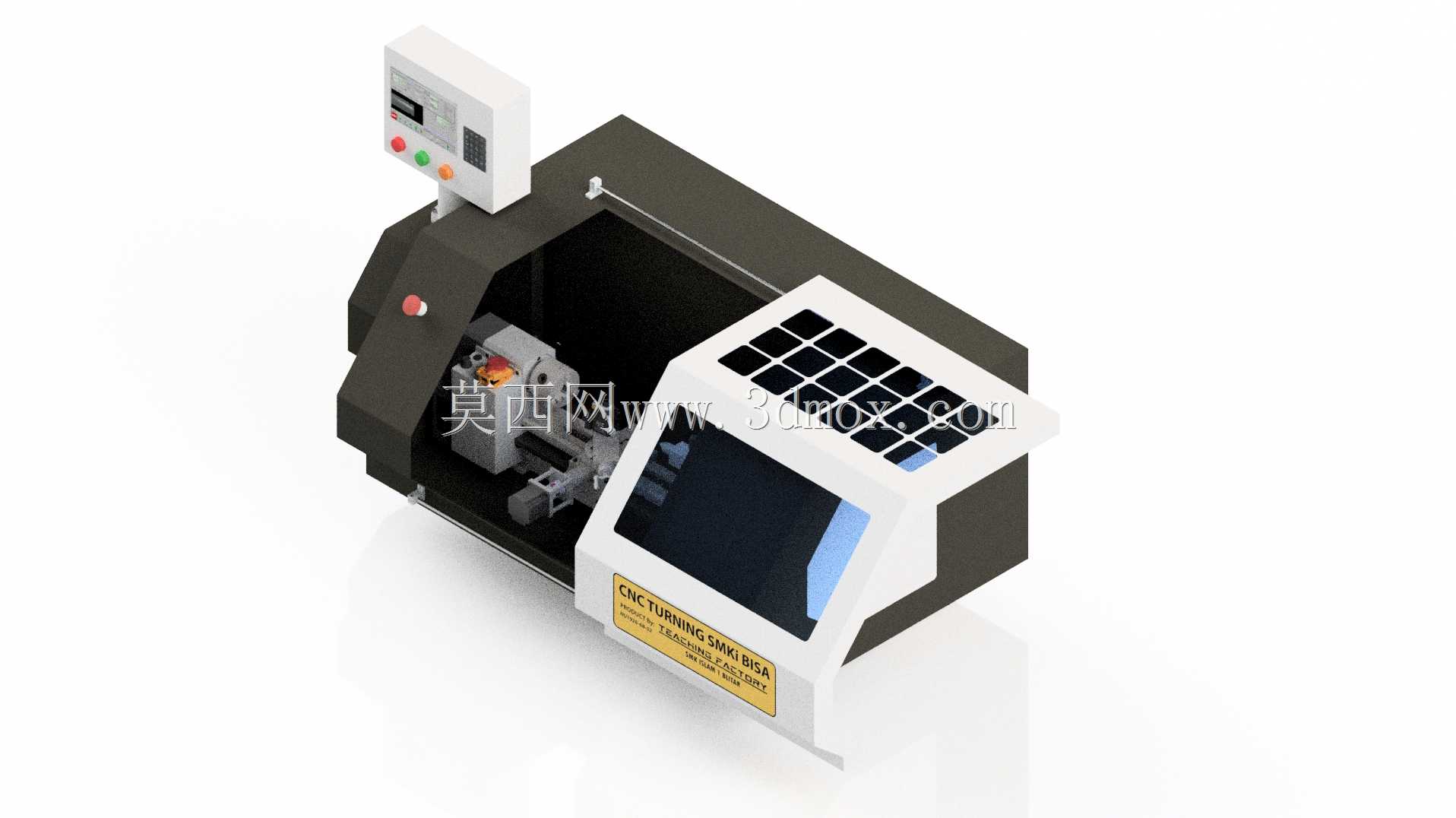

　　搭配步进驱动单元实现X、Z轴的数控进给，两轴的行程限位均采用硬限位与软限位结合的设计，硬限位触发块安装在拖板行程两端的床身基准面上，软限位参数可根据实际加工需求在系统内调整，避免超程碰撞损坏传动部件。设备的操作控制单元采用独立悬臂式安装结构，布置在床身左上方的操作位，控制箱面板集成了急停按钮、进给倍率旋钮、主轴启停按钮与状态显示屏，操作人员站在设备正前方即可完成所有操作，无需大幅移动肢体，符合小型加工设备的人机操作逻辑。防护结构部分，加工区域采用半封闭防护设计，观察窗采用透明耐冲击板材，可阻挡加工过程中的切屑飞溅，同时便于操作人员实时观察切削状态，防护门采用滑动式开启结构，开启行程不超出设备整体安装边界，不会额外占用操作空间。

　　从安装边界来看，设备整体占地尺寸控制在桌面级设备范畴，无需专门的设备基础，放置在承重满足要求的工作台面上即可完成安装调试，床身底部设置了四个可调水平支撑脚，可根据工作台面的平面度调整设备水平，保证导轨运行精度。刀架部分采用卧式电动刀架，可一次性装夹四把常用车刀，换刀动作由数控系统控制完成，换刀定位精度满足小型精密零件的加工公差要求，冷却系统采用微型冷却泵，冷却液存储箱集成在床身底座内部，无需额外布置外置冷却水箱，进一步压缩了设备的整体占用空间。整体改造方案在保证数控车削核心功能的前提下，尽可能压缩设备体积，同时兼顾了操作安全性与维护便捷性，所有改造部件的安装定位均有明确的基准参考，建模过程中对传动部件的运动间隙做了预留，可直接用于改造方案的结构验证与零部件加工参考。
