小型普通车床数控化车削改造结构方案

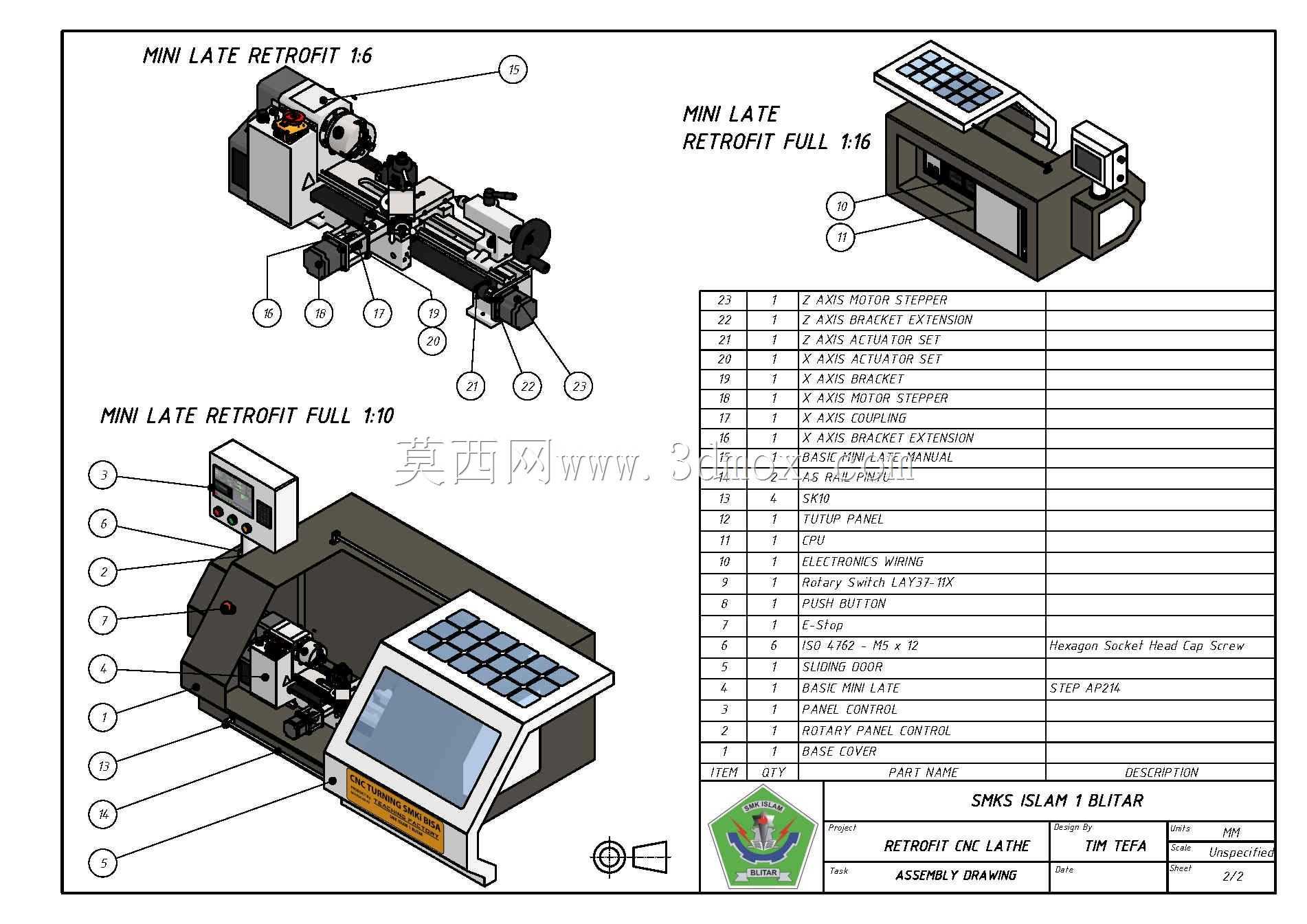

　　这套改造结构针对小型台式普通车床的数控化升级需求设计，主要适配小批量精密零件加工、教学实训、个人工坊零件试制这类场景，解决普通手动车床进给精度差、复杂型面加工难度高、重复定位一致性不足的问题。从结构布局来看，改造方案保留了原车床的床身、主轴箱、尾座等核心基础部件，最大化利用原有设备的刚性基础，降低改造成本与结构改动量，进给系统替换为步进电机驱动的滚珠丝杠传动结构，替换原有的光杠、手轮进给组件，X轴与Z轴的驱动单元均通过支架直接固定在床身对应安装位，安装边界完全匹配原车床的装配孔位，无需对床身进行二次焊接或大规模铣削加工，现场改造时仅需拆卸原有手动进给组件即可完成装配，适配的原车床床身最大回转直径不超过200mm，

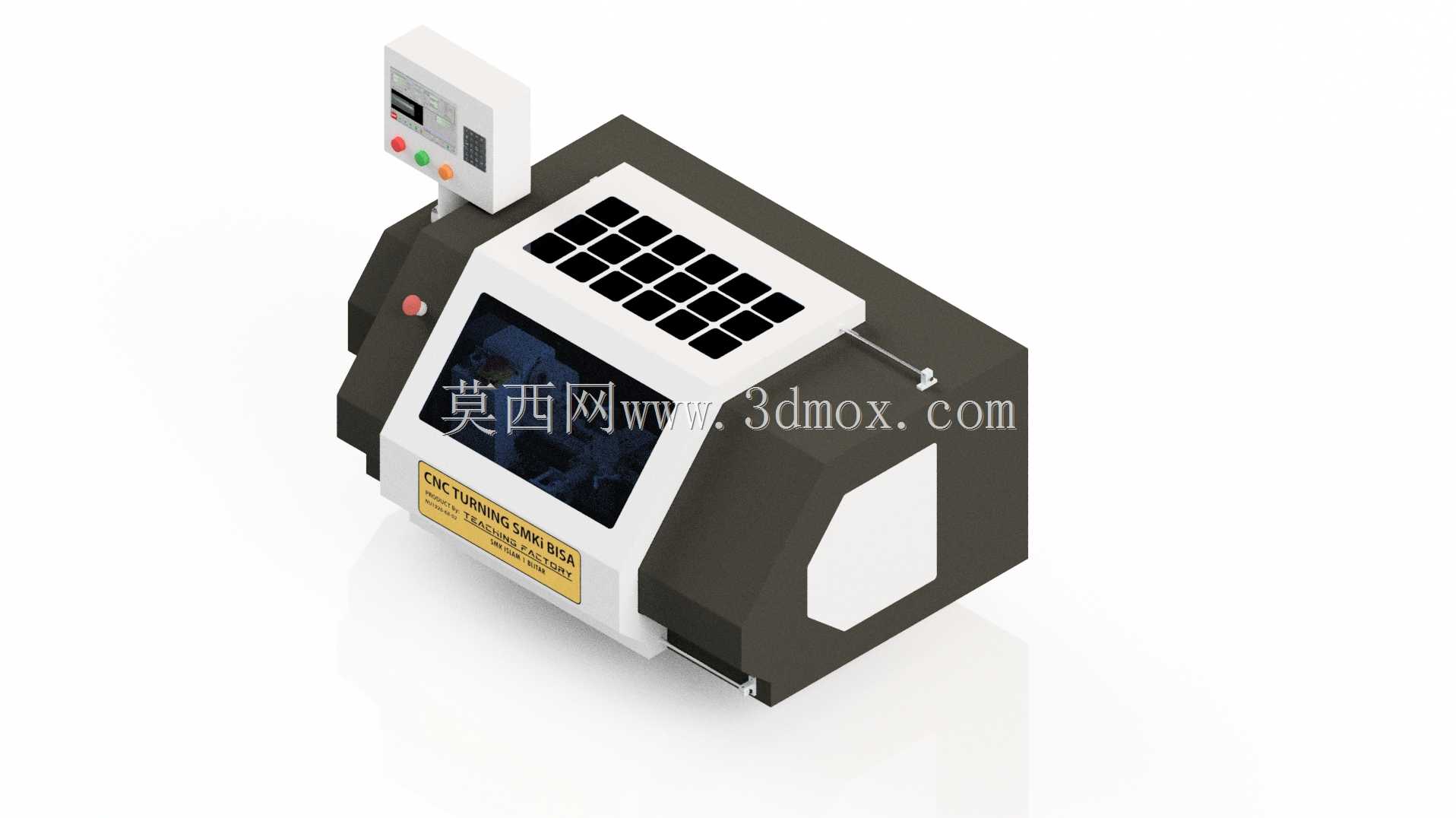

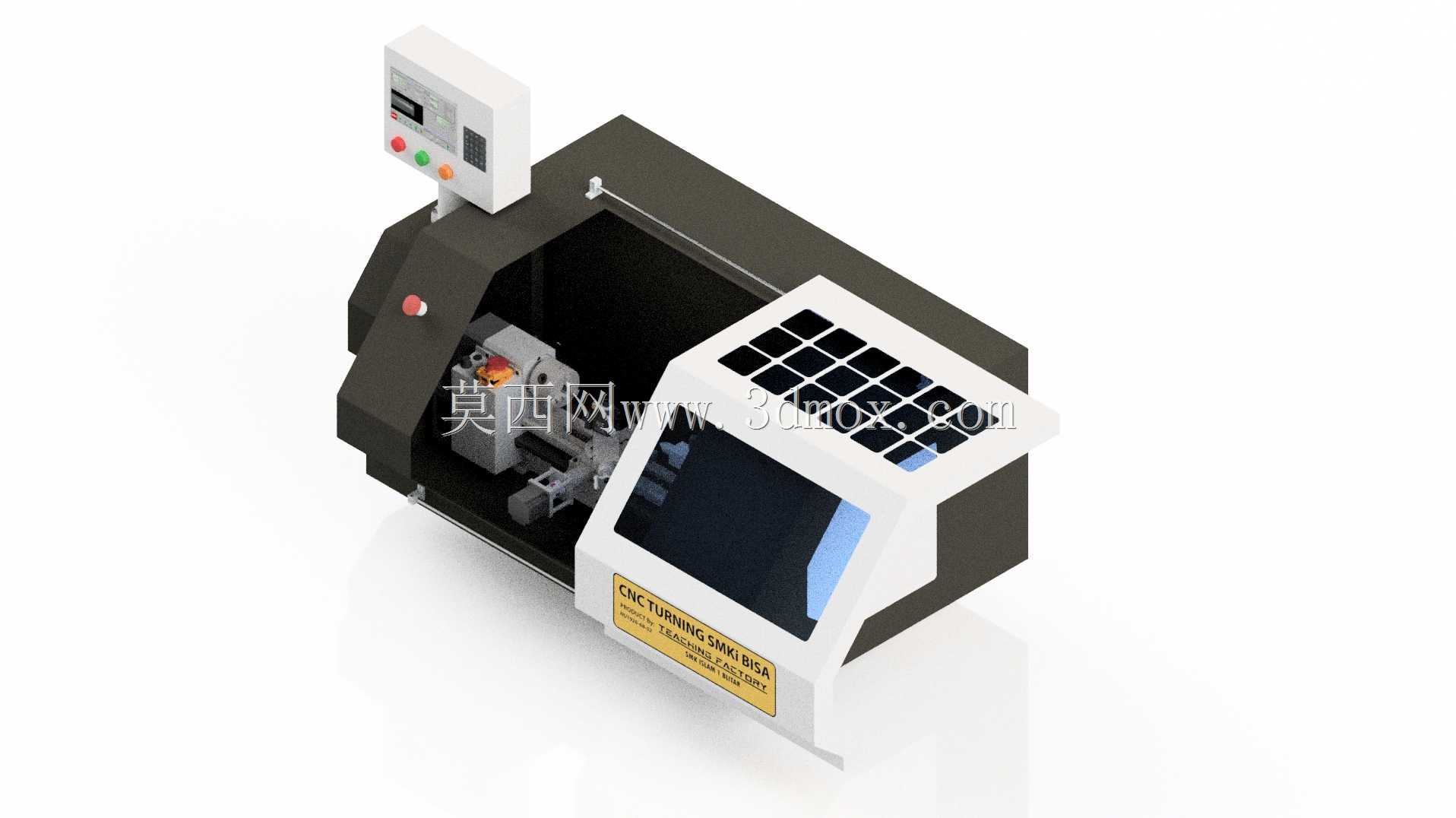

　　加工长度覆盖300mm以内的小型轴类、盘类零件加工需求。操作面板采用倾斜式悬臂安装结构，布置在床身正面靠近操作者的位置，面板集成了按键输入单元、状态显示屏与急停按钮，操作视角符合人工机效要求，操作者站在常规操作位即可完成参数输入、加工状态观察与紧急操作，无需大幅度调整站位。外防护结构采用薄钢板折弯成型的半封闭罩壳，覆盖丝杠传动区域与主轴旋转区域的非操作侧，既可以阻挡切削液飞溅与切屑飞溅，又不会影响工件装夹与换刀操作，防护壳的开合位置预留了足够的操作空间，装夹工件时无需拆卸整体防护结构。刀架部分替换为电动四工位刀架，可自动完成车刀切换，适配外圆车刀、端面车刀、切槽刀、螺纹车刀的安装，刀架的安装基面与原车床中拖板的安装尺寸完全匹配，

　　更换时仅需通过原有T型槽螺栓即可完成固定，重复定位精度满足小型精密零件的加工公差要求。电气控制单元集成在床身侧方的独立电控仓内，仓体预留了散热通风槽与走线孔位，所有驱动线缆、信号线缆均通过拖链规整布置，避免进给运动过程中线缆出现拉扯、磨损问题，电控仓的安装位置不影响床身原有的排屑路径，切屑可直接落入原车床的排屑托盘内，无需额外改造排屑结构。整套改造结构的设计思路围绕最小改动量、最高适配性展开，所有新增部件的安装边界均严格匹配原车床的结构尺寸，改造后设备可完成圆柱面、圆锥面、圆弧面、公制螺纹等常规车削加工工序，进给精度可达0.01mm，完全满足小型零件的精密加工需求，同时保留了原车床的尾座功能，可完成长轴类零件的顶尖装夹加工，适配不同长度工件的加工需求。
