轻量化双环连接支撑支架结构设计

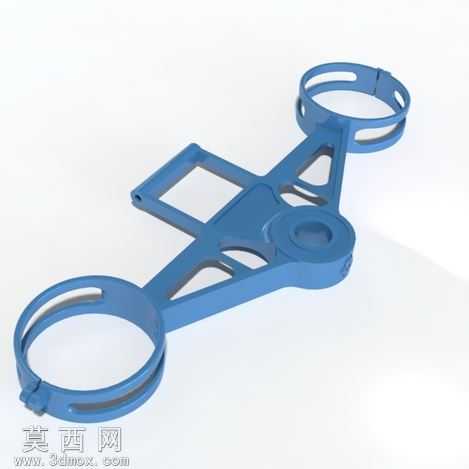

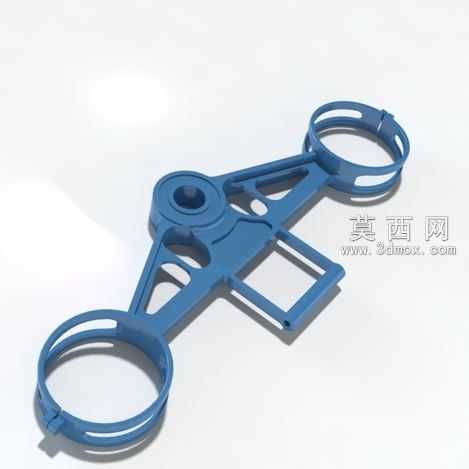

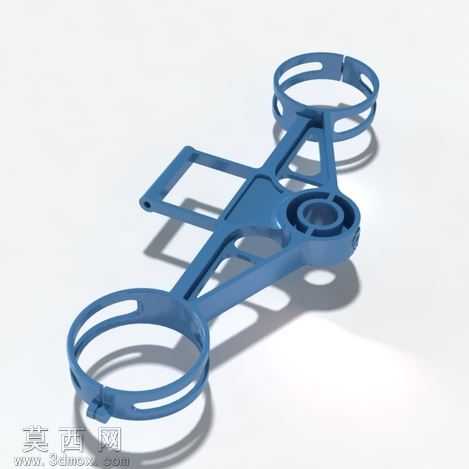

该作品为一款采用轻量化设计思路打造的双环连接支撑支架，整体通过三维建模软件完成全参数化建模，建模过程中以结构力学性能为核心导向，在保证整体支撑强度与连接稳定性的前提下，尽可能去除非受力区域的多余材料，实现结构自重的有效降低。模型整体采用一体化成型的结构布局，主体为长条形承力主梁，主梁两端设置环形抱箍结构用于配套构件的套接固定，中部设置圆形轴接位用于实现整体结构的转动连接，靠近一端环形结构处还设置有方形框状安装位，用于配套功能组件的搭载固定。建模阶段对所有承力路径做了连续化处理，主梁上开设多处异形镂空槽，在削减整体重量的同时，通过镂空边缘的加强筋结构维持截面的抗弯抗扭性能，避免材料去除带来的结构刚度骤降。渲染阶段采用哑光蓝色工程塑料材质表现，还原了该类轻量化支架常用的玻纤增强尼龙材质的视觉质感，光影渲染下清晰展现出各结构处的壁厚均匀性，所有转角位置均做了过渡圆角处理，既避免了应力集中问题提升结构抗疲劳性能，也适配注塑加工的工艺要求，降低生产过程中的应力开裂风险。设计过程中针对4毫米的统一墙体厚度做了多轮力学模拟验证，对主要承力部位的圆角大小做了针对性调整，在不突破最小加工尺寸限制的前提下，最大化分散载荷传递路径上的应力峰值，兼顾了轻量化目标、结构强度需求与加工工艺可行性，整体结构无冗余特征，各连接位的尺寸公差预留合理，可直接用于后续的工程验证与原型制作。
