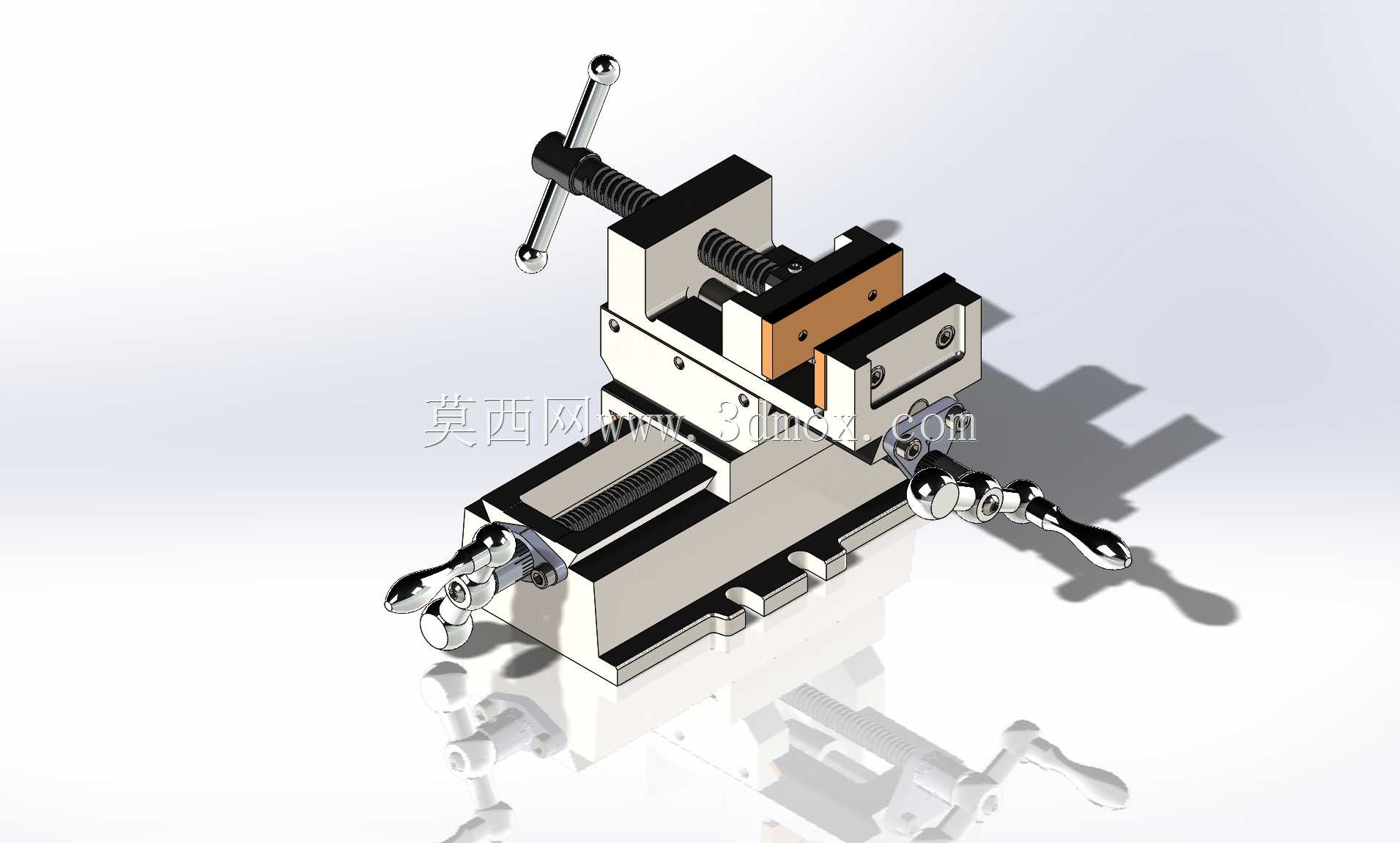

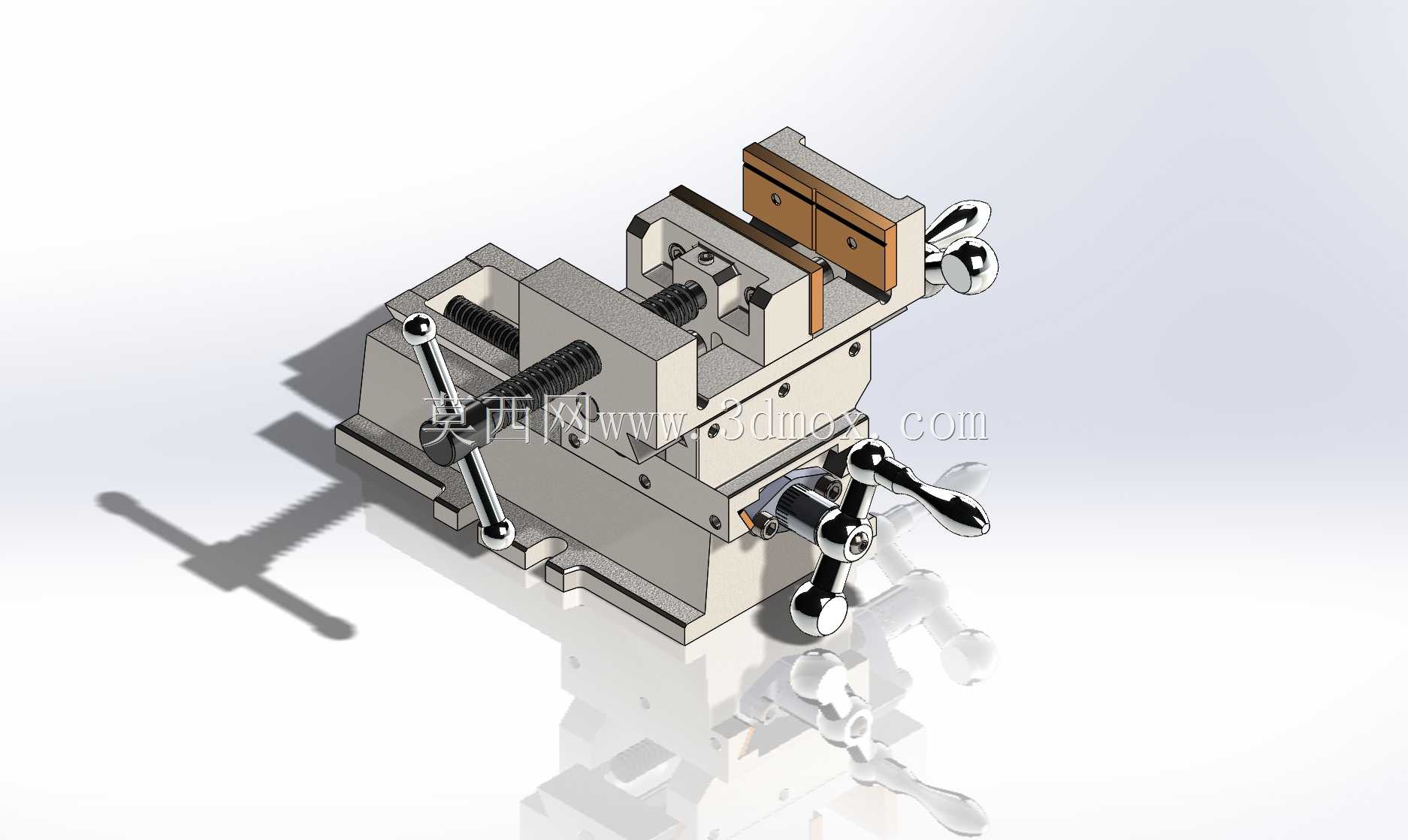

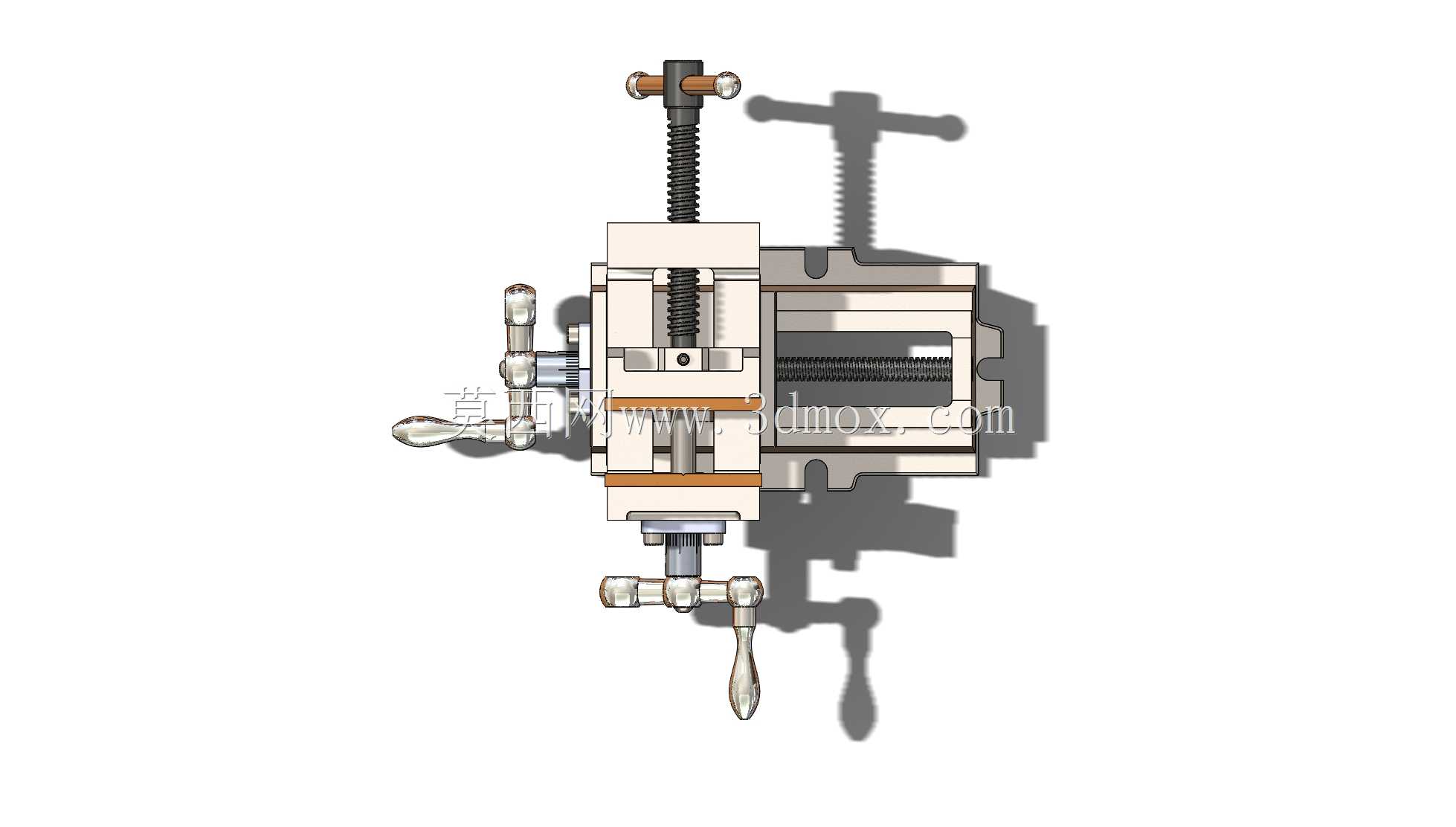

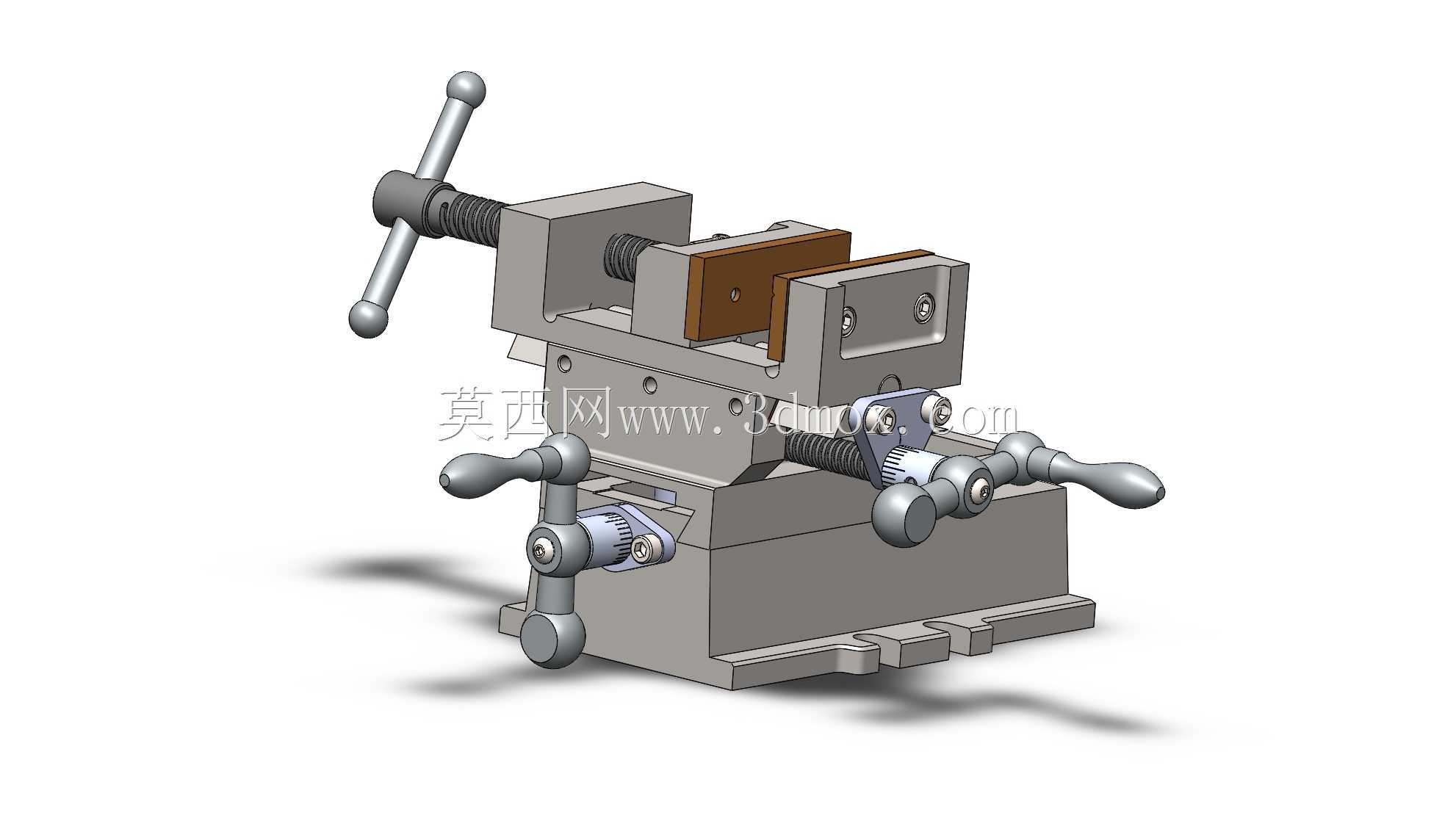

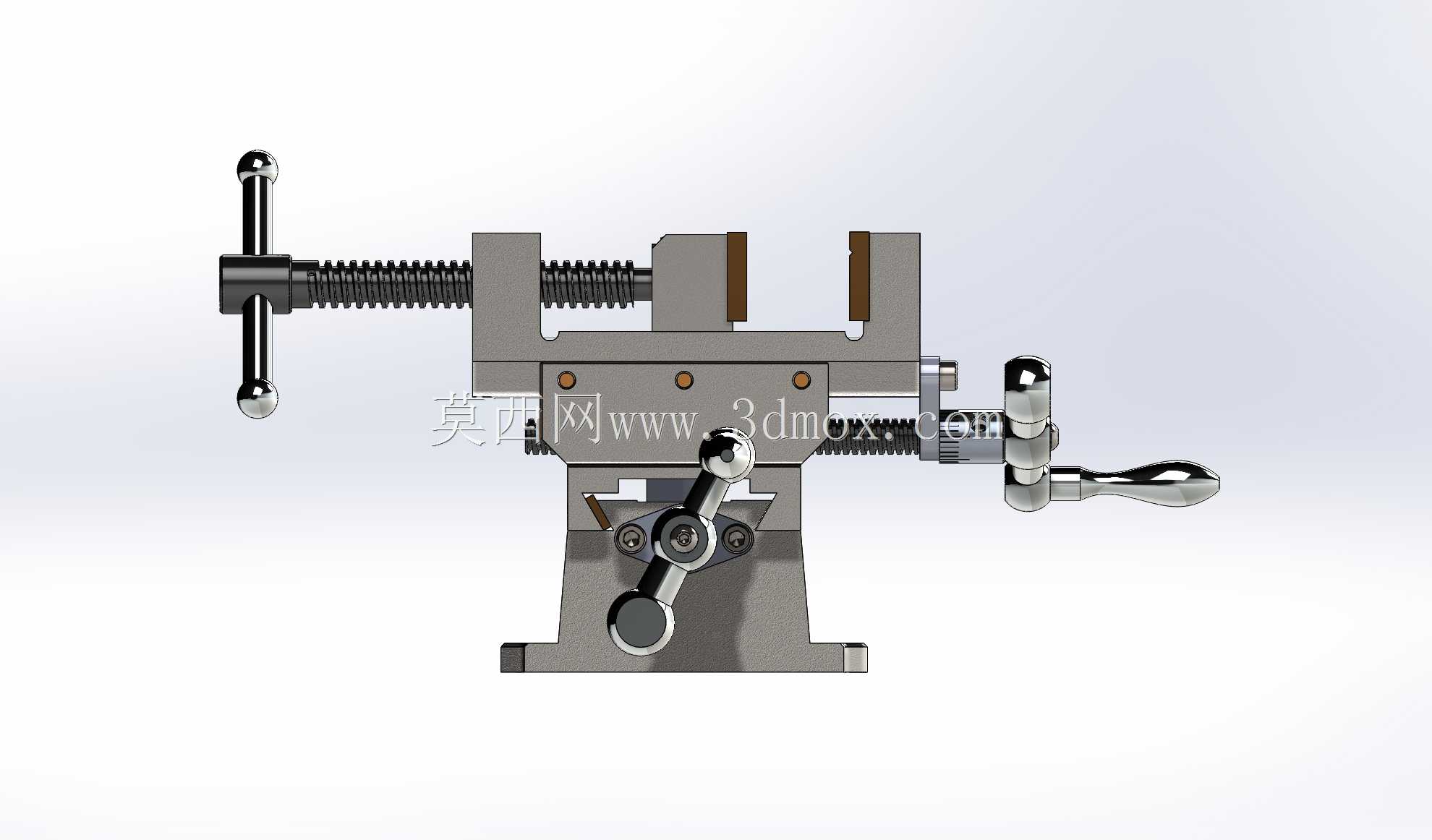

钻床用十字交叉滑动夹持虎钳结构

　　这款交叉滑动夹持机构，核心服务于台式钻床、轻型铣床的工位工件定位场景，在小型机加工门店、教学实训车间、五金修配工位的应用占比极高，能解决普通固定式虎钳无法沿XY双向微调工件位置的痛点，避免反复松夹找正的冗余操作。从结构设计逻辑来看，主体采用灰铸铁铸造基座作为承载基础，导轨面经铣削后做刮研处理，保证滑动副的配合间隙控制在0.02-0.05mm区间，既不会因间隙过大出现夹持窜动，也不会因配合过紧导致调节卡滞。下层滑动副沿X向布置，通过梯形丝杠驱动实现横向位移，丝杠端部配带防滑纹的镀铬摇把，转动时的阻尼感均匀，单圈进给量对应1.5mm直线位移，可实现钻孔位置的粗调与精调；上层滑动副沿Y向布置，与下层导轨呈90度垂直交叉，

　　同样采用梯形丝杠传动，两个方向的导轨均配可调节塞铁，长期使用出现磨损后可通过塞铁螺钉调整预紧量，恢复滑动精度。夹持端采用活动钳身与固定钳身配合结构，钳口部位安装可更换的淬硬钢钳口板，钳口板表面加工交叉网纹，增大与工件接触面的摩擦力，加持硬度较高的金属工件时不会出现打滑位移，钳口最大张开距离可覆盖150mm以内的常规小型工件，无论是方形毛坯、圆棒料还是异形冲压件，都能实现稳定夹持。安装边界上，基座底部预留四个T型槽安装孔，孔位间距匹配标准台式钻床工作台的T型槽尺寸，可直接通过T型螺栓完成固定，不需要额外加工转接板，基座总高度控制在120mm以内，不会占用钻床过多的垂直行程空间，保证常规长度的钻头都能完成全行程钻削。实际使用过程中，

　　操作人员先将虎钳整体固定在钻床工作台上，装夹工件后仅需转动两个方向的摇把，就能将待加工孔位精准对准钻头中心，不需要敲击工件调整位置，能大幅降低单件加工的辅助时长，尤其适合多孔位工件的小批量加工场景，比如小型法兰盘、连接板类零件的钻孔作业，找正效率比普通固定虎钳提升60%以上。钳身的排屑槽沿导轨方向布置，钻削产生的铁屑可顺着槽体滑落，不会堆积在滑动导轨面造成研损，日常维护仅需定期在丝杠和导轨面涂抹锂基脂，就能保证长期使用的操作顺畅度。
