带角度锁定功能的机用研磨虎钳结构

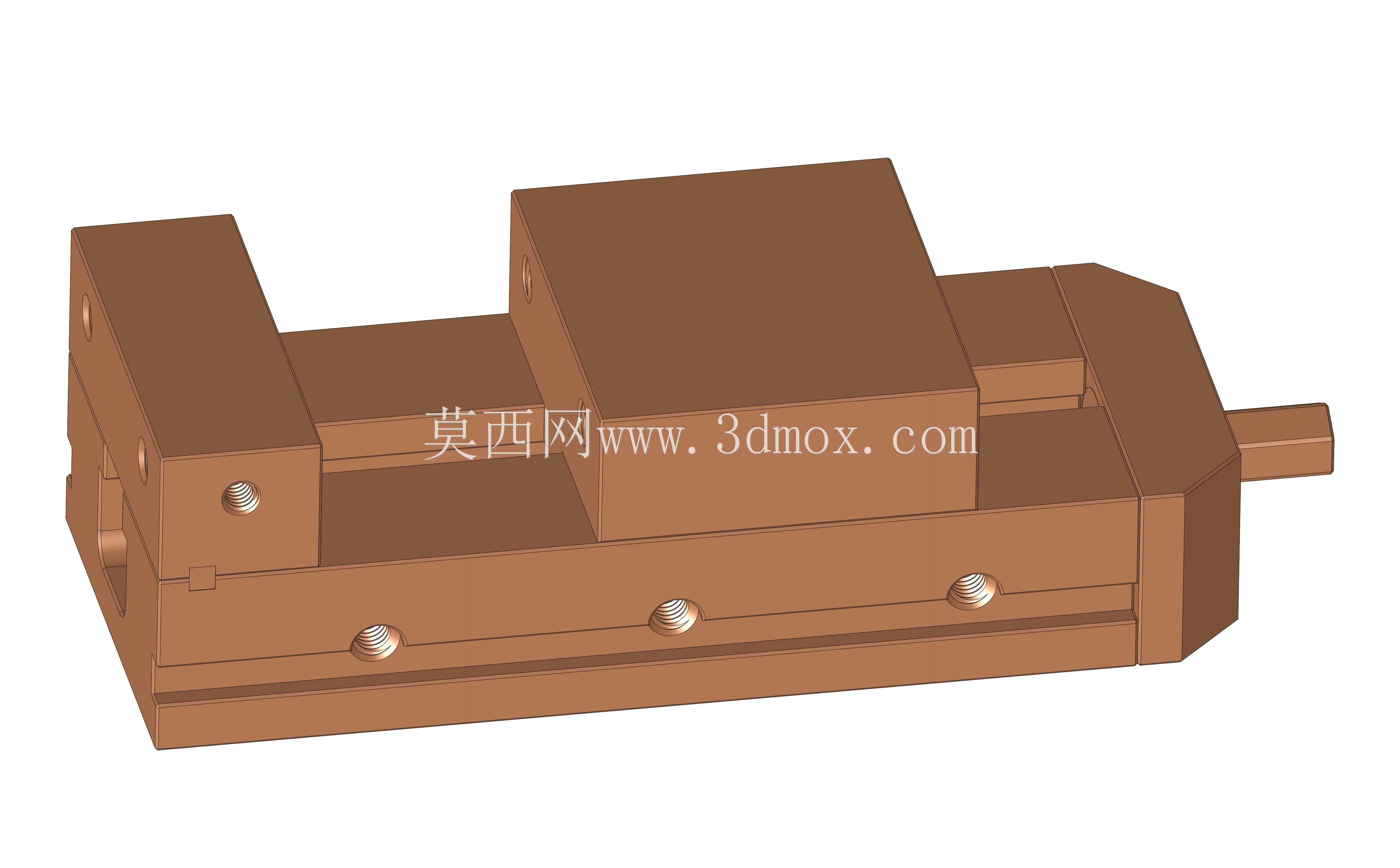

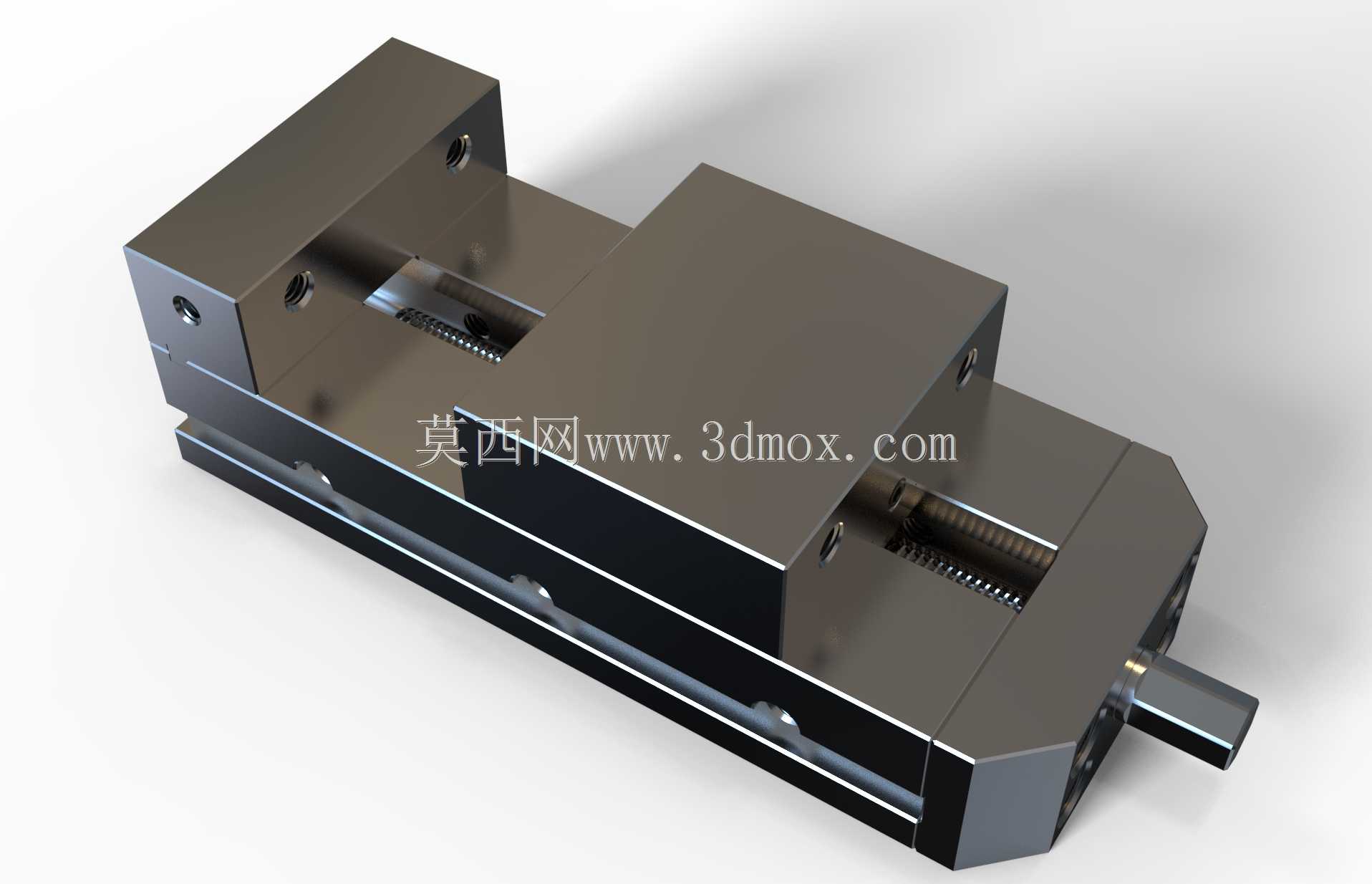

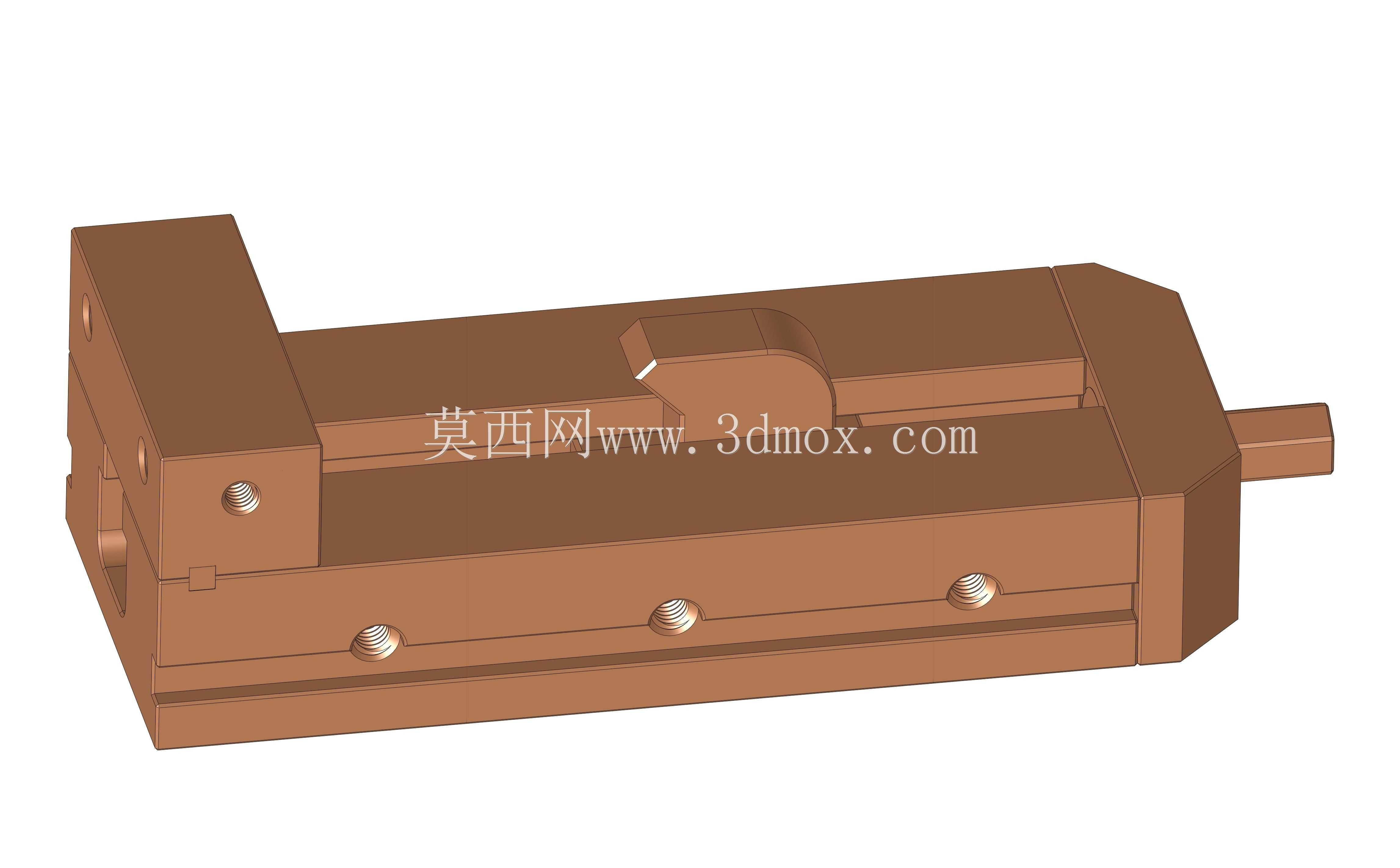

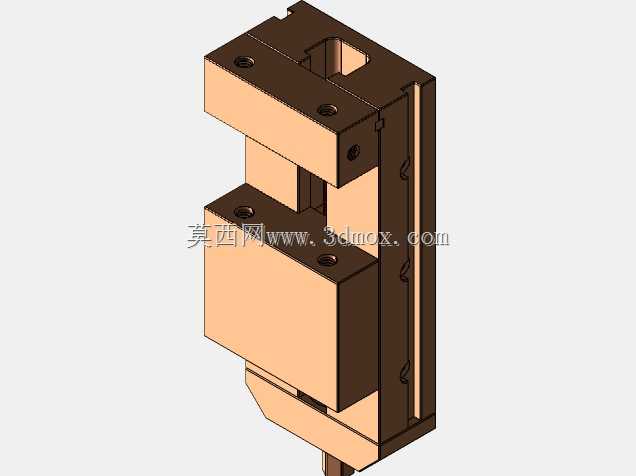

　　这款带角度锁定功能的研磨虎钳，核心定位是磨床工序的精密夹持工装，日常在平面磨、成型磨的精密加工场景中使用，也可适配坐标镗、电火花放电加工等对夹持稳定性有高要求的工序，解决普通平口钳夹持工件时角度易偏移、重复定位精度不足的问题。结构设计上参考了成熟的角锁式虎钳结构逻辑，活动钳身与固定钳身的配合面采用了斜楔式角度锁紧机构，当丝杆推动活动钳身夹紧工件时，钳身会沿斜面向下产生预紧力，将活动钳身牢牢压在钳体底座的导轨面上，消除普通虎钳常见的钳身上翘、夹持间隙问题，夹紧后可承受磨削过程中的横向切削力，不会出现工件移位的情况。钳体底座采用整体式长导轨设计，导轨面经过研磨处理，活动钳身的滑动行程覆盖常规小型精密零件的夹持范围，

　　钳口宽度适配常见的小型模具镶件、精密机械零件的夹持需求，安装边界上，底座预留了标准的T型槽安装位，可直接固定在磨床、镗床的标准工作台上，无需额外制作转接板，安装时只需对齐工作台T型槽，用配套T型螺栓锁紧即可，安装后钳身的平行度、垂直度可直接满足精密加工的装夹要求，不需要额外打表校正过多位置。钳口部分采用可拆卸式设计，可根据加工需求更换软钳口、硬钳口或者特殊成型钳口，夹持不同材质、不同外形的工件时，可更换对应钳口避免夹伤工件表面，也可通过更换钳口拓展夹持异形零件的能力。丝杆部分采用细牙传动螺纹，传动过程平稳，夹紧力调节线性度好，操作人员可根据工件的材质、刚性调整夹紧力，避免薄壁零件被夹变形，丝杆端部设计了标准的方头接口，

　　可配套棘轮扳手或者扭矩扳手操作，在批量加工时可保证每次夹紧力的一致性，提升批量零件的加工精度稳定性。角度锁定机构的锁紧力与夹紧力联动，不需要操作人员额外操作锁紧手柄，夹紧工件的同时自动完成角度与位置的锁定，减少装夹操作步骤，提升工序装夹效率，松开时反向转动丝杆即可同步解除锁紧，活动钳身可快速退回，方便工件装卸。整体结构没有冗余的复杂零件，日常维护时只需定期给导轨面、丝杆添加润滑脂即可，长期使用后如果导轨面出现磨损，可通过斜楔机构的调整垫片补偿磨损量，恢复钳身的配合精度，延长工装的使用寿命。在实际加工场景中，这类虎钳尤其适合加工有平行度、垂直度要求的小型精密零件，比如模具的镶块、精密设备的垫片、小型轴类零件的扁位加工等，夹持后工件的位置精度可稳定保持在微米级，满足精密磨削的工序要求，相比普通机用平口钳，其夹持刚性、重复定位精度都有明显提升，可有效减少加工过程中因夹持不稳导致的零件报废问题。
