油桶水罐装卸搬运手动堆高叉车结构

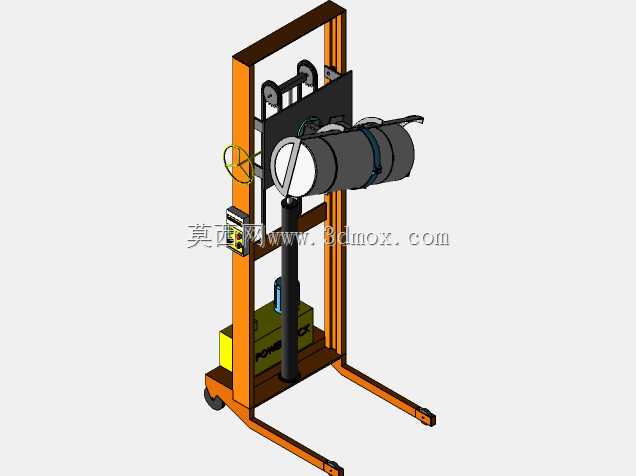

　　在化工原料仓储、车间油品转运、废液收集处理这类场景里，经常会遇到200L标准油桶、同规格储水罐的短距离转运与堆高作业，这类圆柱状罐体表面光滑、满载时重量大，普通平叉叉车无法直接抱夹固定，人工搬运不仅效率极低，还容易出现罐体滑落倾翻、介质泄漏的安全隐患，这款专门针对圆柱罐体设计的手动堆高叉车，就是为解决这类窄场景物料搬运需求开发的。从结构设计来看，设备采用门架式堆高结构，底部是两个向前延伸的叉腿，叉腿末端配置承重脚轮，后部配置转向轮与操作扶手，整体宽度控制在1米以内，能够在1.2米宽的车间通道、仓储货架巷道内灵活转向移动，适配大多数中小生产车间的通道布局，不需要额外拓宽作业通道就能投入使用。门架采用型钢焊接成型，

　　作为升降机构的承载主体，升降驱动采用手动液压泵结构，通过操作扶手处的压杆反复施压就能带动托架沿门架导轨平稳上升，最大提升高度可以满足两层油桶堆叠、普通装卸货平台的高度对接需求，泄压阀设置在扶手位置，操作人员站在设备后侧就能单手控制托架下降速度，避免罐体下降过快产生冲击。和普通货叉不同，这款设备的承载端专门设计了弧形抱夹托架，托架弧度匹配标准圆柱罐体的外径，托架上配置绑带固定结构，作业时将托架对准罐体中部，稍微起升就能让弧形托面贴合罐体外壁，拉紧绑带后就能将罐体牢牢固定在托架上，不会在转运、升降过程中出现滚动、滑落的问题；托架侧面还配置了手动旋转机构，当需要将罐体内部介质倒出时，不需要额外搭配吊具翻转，

　　只需要锁定门架高度后转动侧边手轮，就能带动罐体沿水平轴线旋转，精准控制倾倒角度，适配油品加注、废液倾倒这类作业需求。设计过程中重点考虑了手动操作的受力合理性，液压泵的操作力控制在成年人单臂可轻松操作的范围内，门架后侧配置了配重块，满载起升时不会出现前倾失稳的问题，所有滚轮、导轨配合面都预留了润滑注油位置，日常维护只需要定期加注润滑脂就能保证升降顺畅，不需要复杂的电控系统维护，适合在没有电源的户外堆场、防爆车间这类场景使用。设备的安装边界也做了适配优化，整体结构为螺栓拼接式，到货后只需要将叉腿、门架、扶手部分用配套螺栓紧固就能投入使用，不需要现场焊接加工，底部脚轮的安装高度可以微调，能够适应略有不平整的车间水泥地面，不会出现地面凸起导致卡滞的问题。
