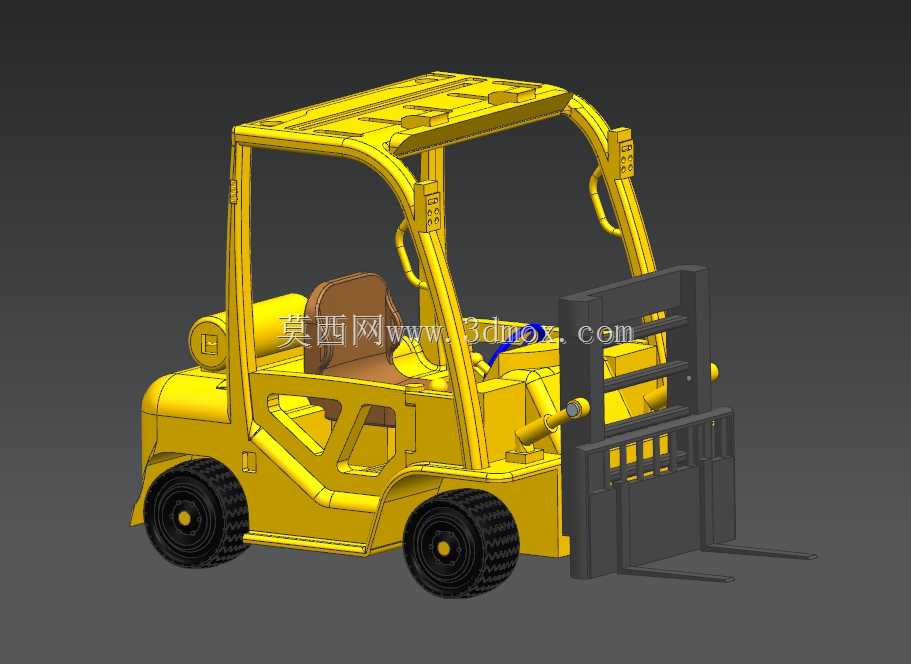

平衡重式内燃叉车整机结构三维设计

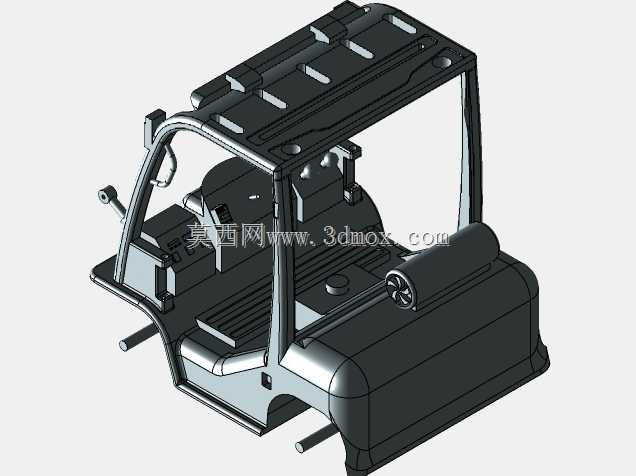

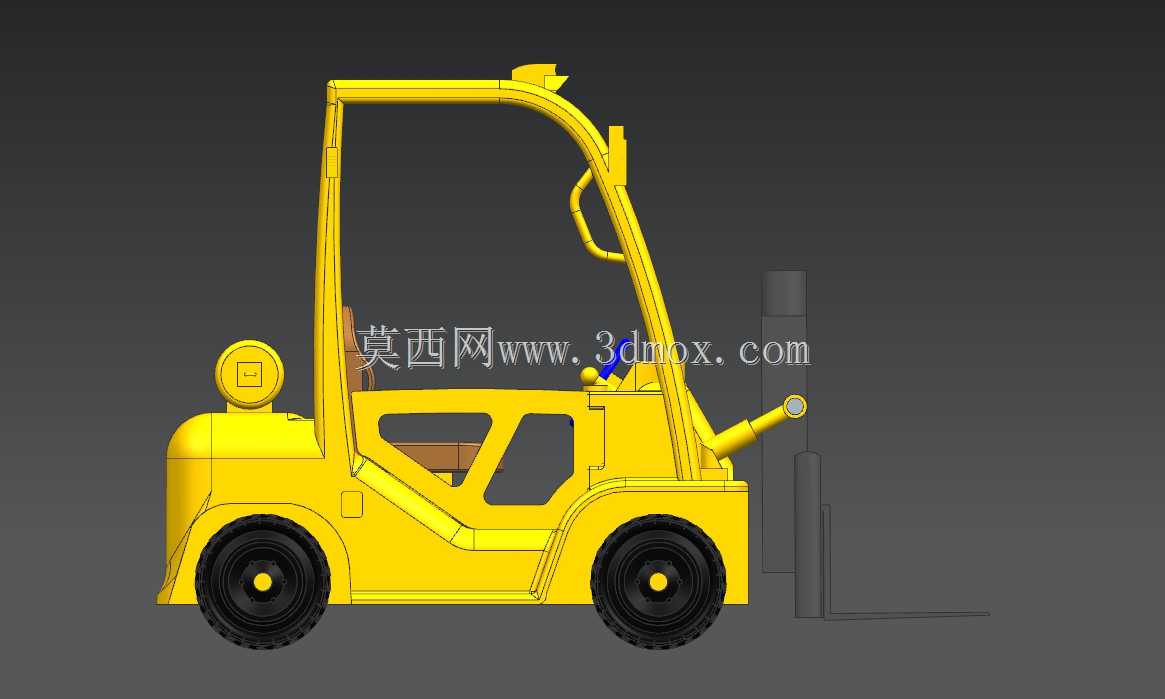

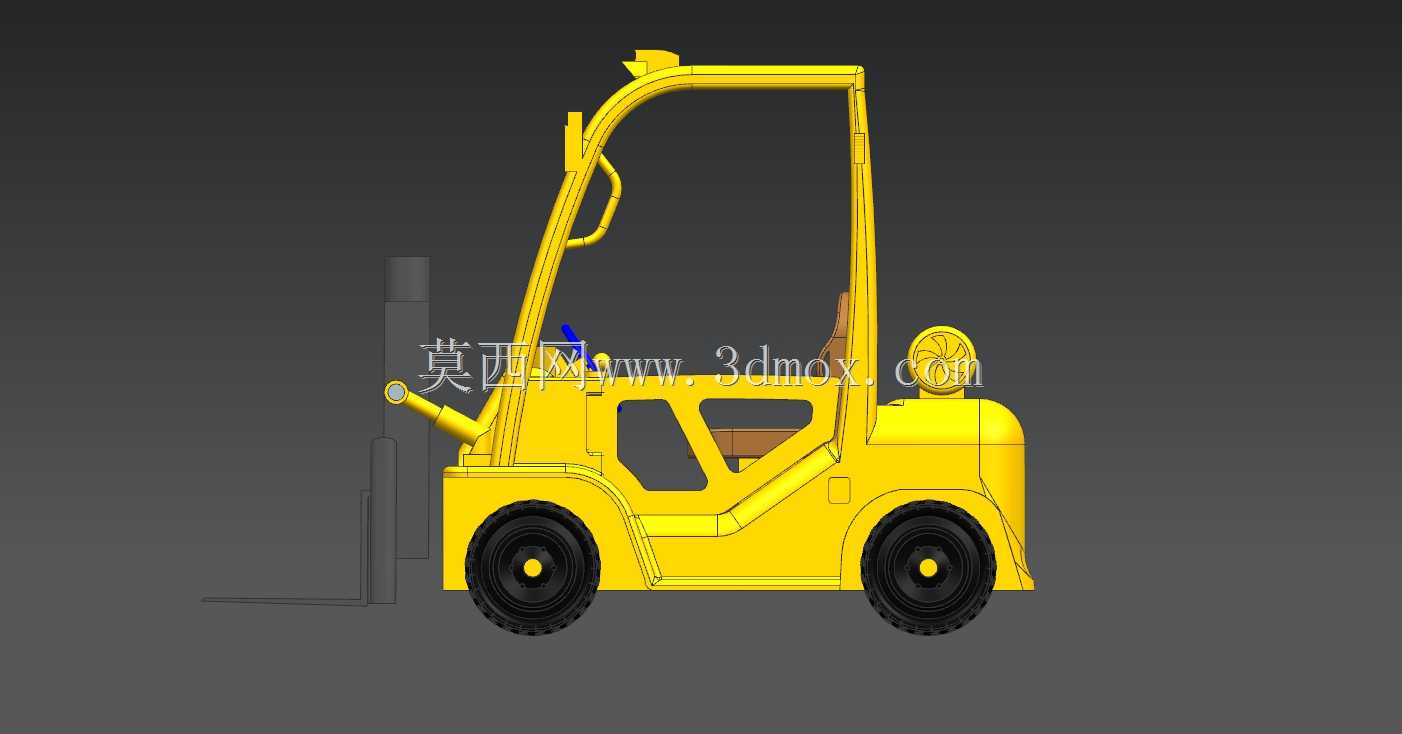

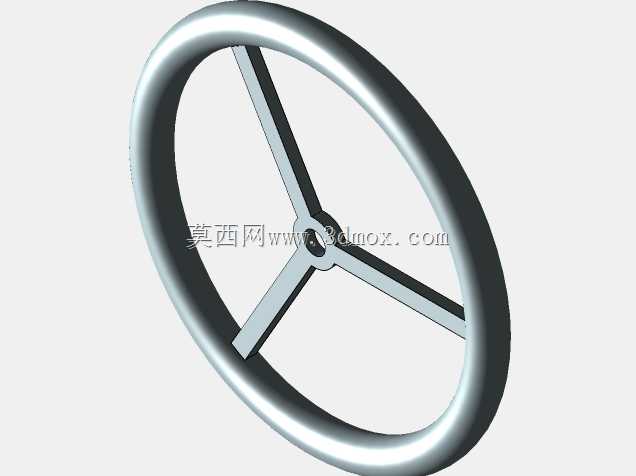

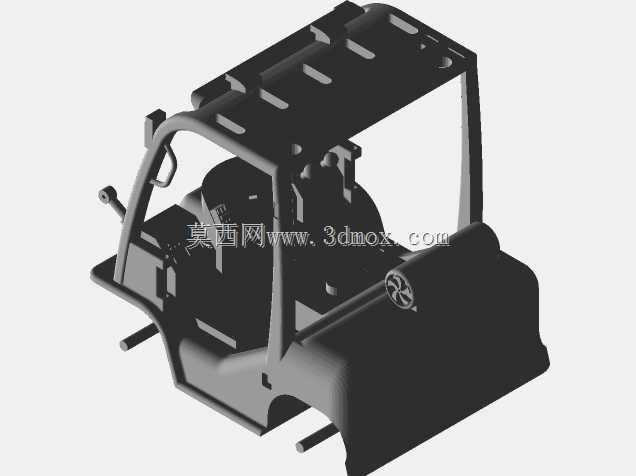

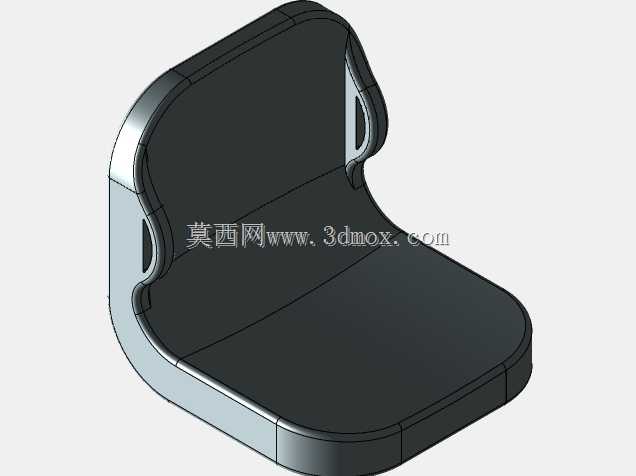

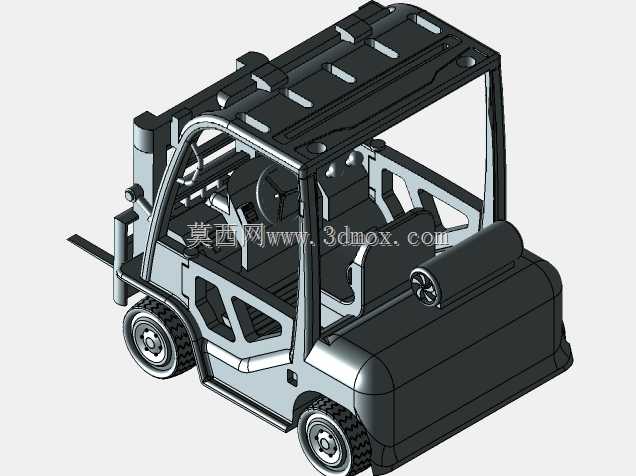

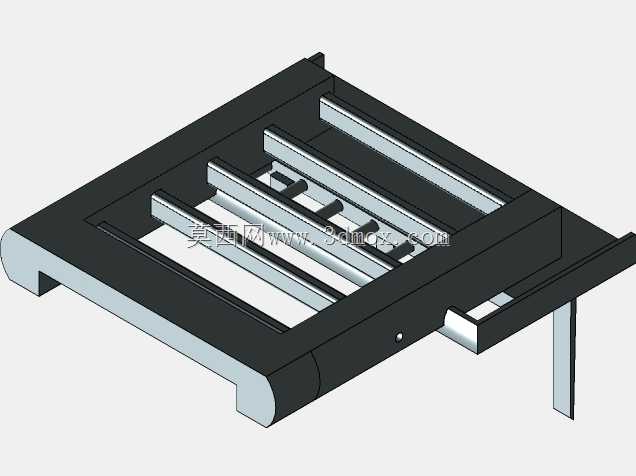

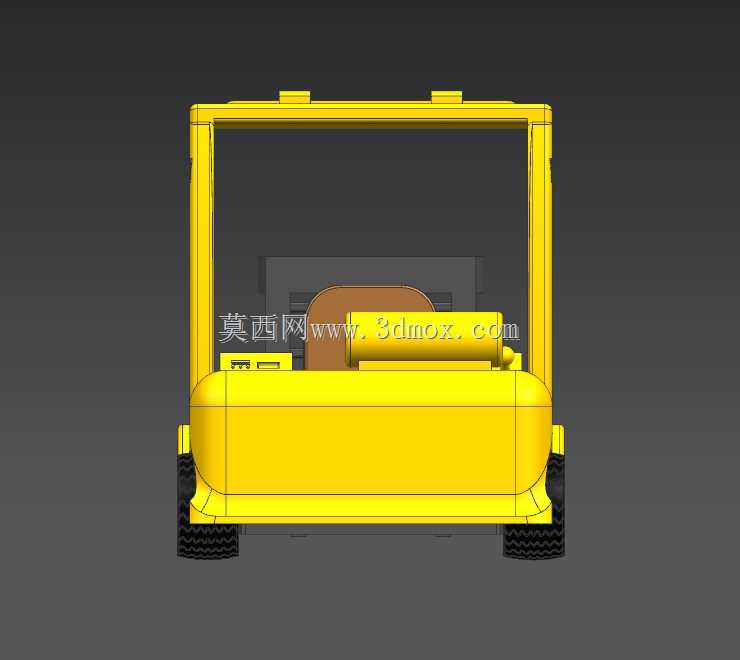

　　这款平衡重式叉车的三维结构设计，核心围绕厂区内短距离物料装卸、堆垛与转运场景展开，覆盖生产车间原材料上线、成品仓货物码放、物流月台装卸货等高频作业需求，适配1-3.5吨级常规载荷的场内搬运工况，可匹配标准木质托盘、塑料托盘的通用叉取尺寸要求。整机结构布局采用经典后配重平衡方案，尾部配重块的重量与重心位置经过反复校核，可在额定载荷下保证整车纵向稳定性，避免满载叉取时出现前倾翘尾风险。护顶架采用一体式弯管焊接框架结构，立柱截面尺寸经过抗弯强度验算，可满足坠落物防护的安全要求，架体预留了灯具、警示标识的安装点位，顶部的加强筋结构同时兼顾了减重与结构刚性需求。驾驶舱区域的布局充分考虑人机工程要求，座椅位置与方向盘、

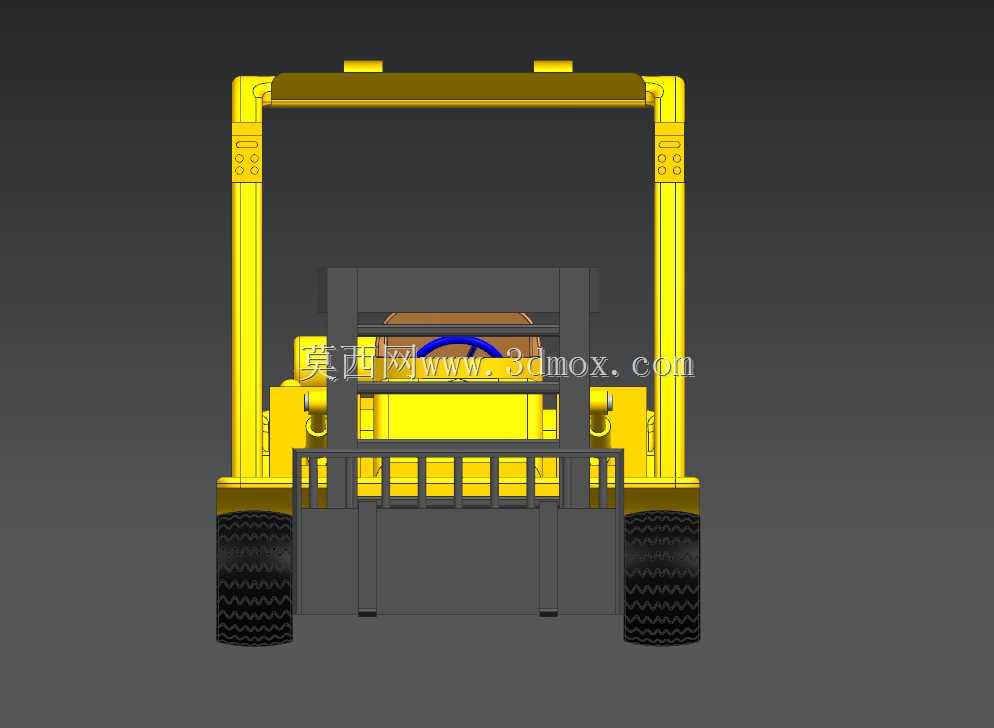

　　操作手柄的间距适配多数成年操作者的操作姿态，座椅下方预留了燃油箱与液压油箱的安装空间，侧置的操作杆布局可减少操作者长时间作业的手臂疲劳，舱内踏板的行程与阻尼参数按照常规驾驶习惯设定，可降低误操作概率。前部起升门架采用两级伸缩结构，内外门架的槽钢导轨配合间隙预留了磨损补偿量，货叉架的滑块安装位可根据磨损情况调整间隙，货叉采用标准挂钩式安装结构，可根据作业需求调整叉齿间距，适配不同规格的托盘承载需求。液压管路的走向沿门架立柱内侧布置，通过管卡固定避免起升过程中出现管路剐蹭，倾斜油缸的铰接点位置经过优化，可实现门架前后6度与12度的倾斜角度，满足叉取货物时的前倾接货、运输时的后倾稳货需求。行走系统采用前轮驱动、后轮转向的布局，

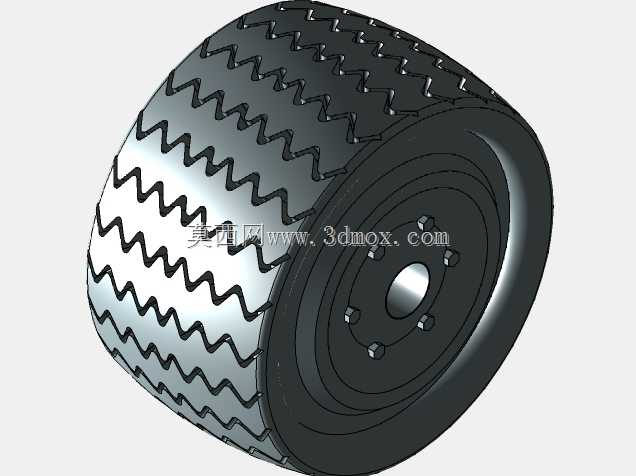

　　转向桥的铰接结构可实现小半径转弯，适配仓库内狭窄通道的转向需求，轮胎采用实心工业轮胎结构，可适配厂区内硬化路面的行驶需求，避免尖锐杂物扎胎影响作业。整车的外形尺寸充分考虑常规厂区通道的通行边界，宽度控制在1.2米级别，最小转弯半径适配2.8米宽度的标准仓库通道，护顶架高度符合常规厂区2.2米净空的通行要求，可顺利通过多数车间、仓库的门洞与限高区域。各部件的安装边界预留了足够的装配与检修空间，发动机舱的侧盖可快速拆卸，方便日常维保时机油滤芯、空气滤芯的更换，液压泵站的安装位预留了油管拆装的操作空间，电气线路的走线槽沿车架内侧布置，避免行驶过程中泥水、杂物对线路的侵蚀。
