机架设备用嵌入式暗装提手结构设计

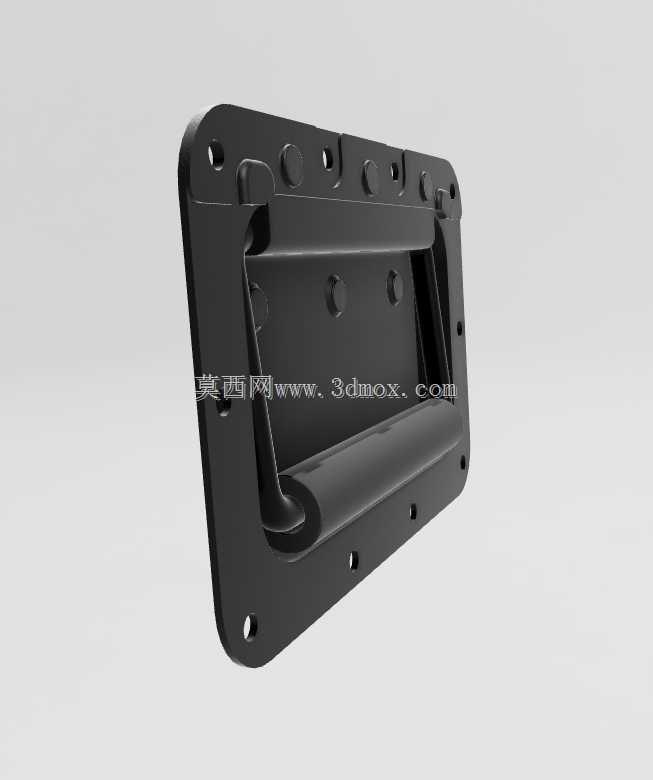

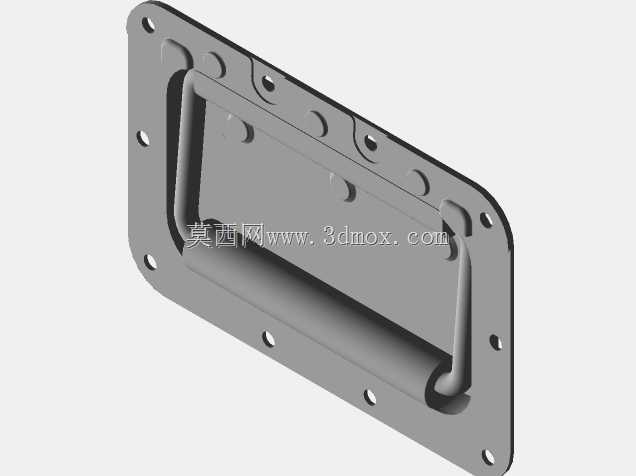

　　这款嵌入式暗装提手主要面向标准机架类设备的安装使用场景，常见于19英寸标准机柜、工业机箱、移动演出设备箱、测试仪器机架的侧部或前部安装位，区别于外凸式明装拉手，其核心设计目标是在实现设备提拉搬运功能的同时，完全消除拉手外凸带来的磕碰风险，适配需要堆叠放置、嵌入机柜、频繁转运的设备安装需求。从结构设计逻辑来看，整体采用带法兰边的沉槽式结构，安装时法兰边完全贴合设备安装面板的外表面，拉手主体完全沉入面板内侧的预留安装空间内，提拉握持的凹槽区域做了大圆角过渡处理，避免搬运时硌手，同时凹槽深度满足成年人四指伸入的握持空间，单手握持时受力均匀，可承受满配设备的整体重量，不会出现应力集中导致的结构断裂问题。安装边界方面，

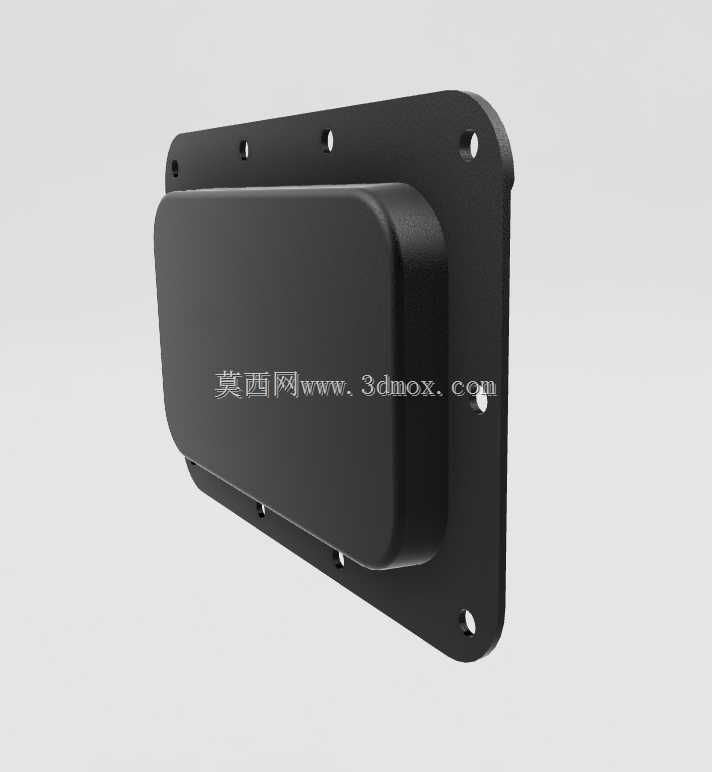

　　法兰边四周均匀分布沉头安装孔，安装后螺丝头完全沉入孔位内，不会突出法兰表面，保证安装后外观平整无凸起；主体沉腔的深度尺寸经过适配，不会与设备内部的元器件、走线槽产生干涉，安装时仅需在面板上按照沉腔轮廓开出对应尺寸的方孔，将拉手从外侧嵌入后通过螺丝从正面锁紧即可，无需在设备内部额外设计安装固定支架，大幅降低设备壳体的加工与装配难度。结构细节上，拉手的握持受力部位做了加厚处理，与法兰边的连接位置设置了多条加强筋，从沉腔背部延伸至法兰安装边，将提拉时的受力均匀分散到整个法兰安装面，避免单点受力导致面板变形；整体外形做了全周圆角处理，没有尖锐棱角，既避免安装调试时划伤操作人员，也减少应力集中提升结构抗冲击性能，适配设备运输过程中的颠簸、

　　跌落等复杂工况。这类暗装提手的应用场景还覆盖了移动工具箱、航空运输箱、嵌入式工控设备等领域，设计时充分考虑了不同场景的安装兼容性，法兰边的宽度尺寸可覆盖常规钣金面板、铝型材面板、工程塑料面板的安装公差，即使面板开孔存在小幅尺寸偏差，法兰边也能完全遮盖开孔边缘，保证外观的整洁度。从建模实现的角度，结构上的所有圆角、壁厚、安装孔位都做了参数化关联，调整整体尺寸时可快速适配不同承重、不同安装空间的需求，沉头孔的尺寸适配标准规格的沉头螺丝，无需定制特殊紧固件，降低后续的物料采购与装配成本。
