广播车机架式双屏4K监测显示单元

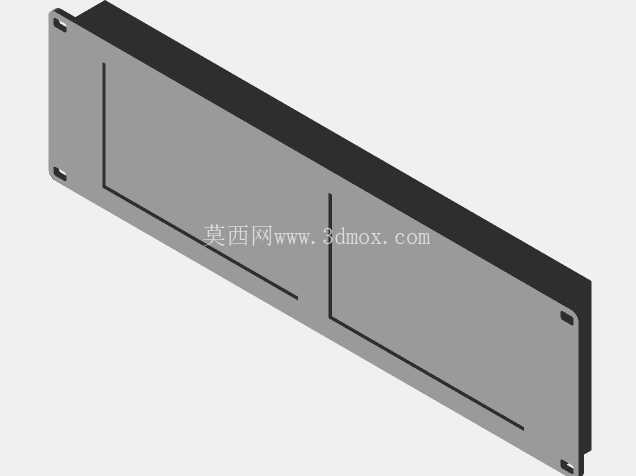

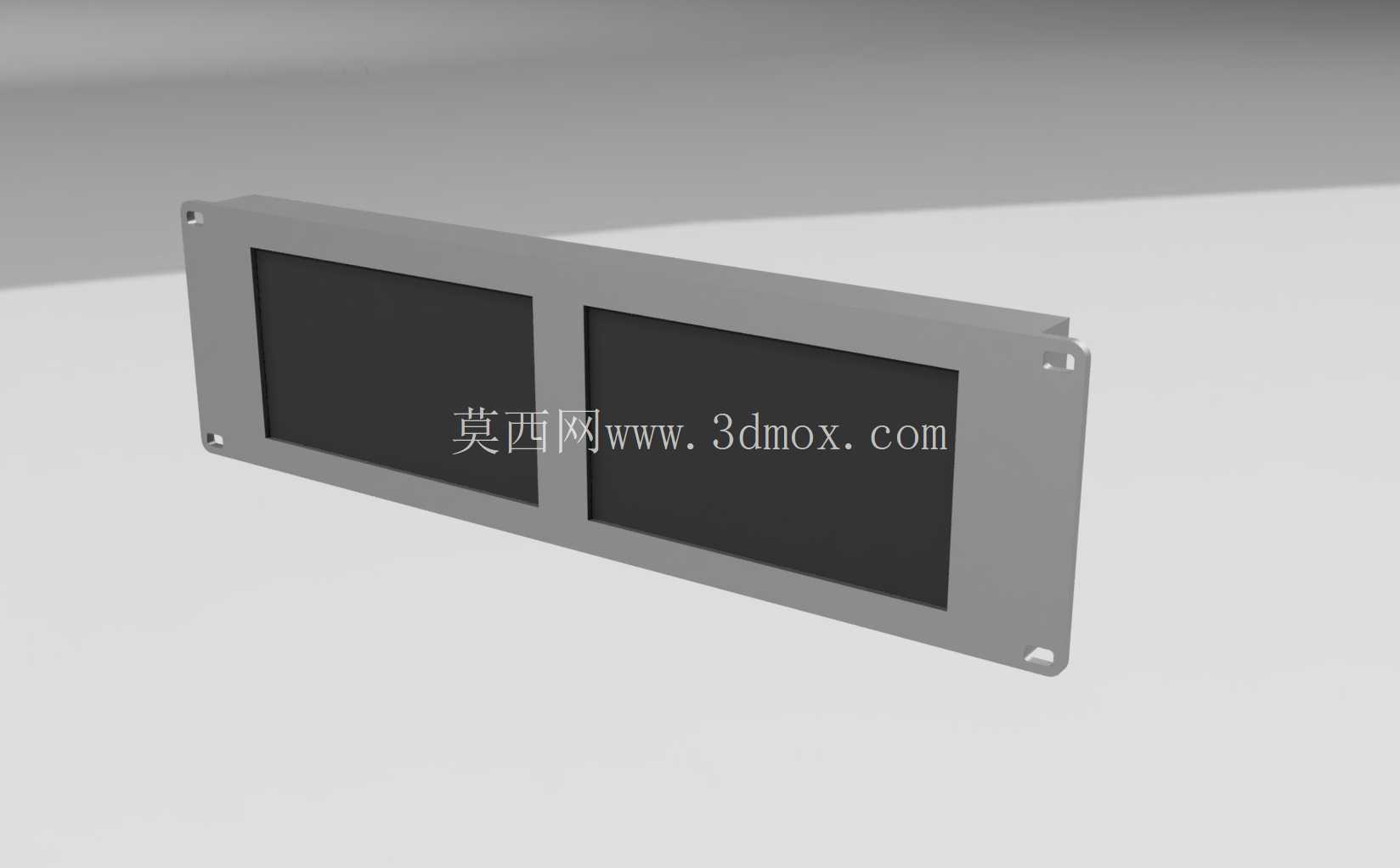

　　在广播电视转播车的机架集成作业中，这类双屏监测单元是信号链路里的核心可视化终端，主要承担多路SDI信号的实时波形、画面监看职能，区别于桌面式监视器，它完全遵循标准19英寸机架的安装规范设计，适配转播车、固定播出机房的标准机柜安装位，不需要额外定制转接支架就能直接固定在机架立柱上。从结构设计来看，整体采用薄型金属壳体做主体框架，前面板做了平齐化处理，安装后和机架前表面保持齐平，不会突出机架占用车内过道空间，两个显示模块横向并排布置在面板中部，屏幕周边预留了均匀的边框宽度，既可以保护屏幕边缘不受磕碰，也能在边框区域集成状态指示灯、操作按键的安装位，面板四个角预留了标准的机架安装固定孔位，孔位间距完全匹配通用机架的安装孔距公差，安装时不需要现场二次打孔。

　　设计阶段优先考虑了转播车内的空间约束，壳体深度控制在机架设备的常规深度范围内，不会和机架后部的线缆理线架、信号分配器产生空间干涉，壳体两侧做了散热通风的开槽结构，因为转播车机架内设备排布密集，长时间工作时设备积热明显，侧部开槽可以配合机架内部的强制风冷气流，把设备工作产生的热量及时带出，避免高温导致的显示异常、信号处理故障。前面板的屏幕固定结构做了隐藏式设计，固定螺丝不外露在面板正面，既保持了前面板的整洁度，也避免螺丝突出在运输过程中剐蹭周边设备或者操作人员。

　　从功能适配角度，双屏的布局可以同时监看两路独立的视频信号，或者单路信号的画面+波形监测，在现场转播作业中，导播人员不需要切换信号源就能同时掌握主备路信号的状态，大幅提升信号监测的效率，设备的接口全部布置在壳体后部，和机架内的布线方向匹配，线缆可以直接沿机架后部理线架排布，不会出现线缆弯折半径过小导致的信号损耗问题。建模过程中严格对齐了机架安装的边界尺寸，所有安装孔位的位置、孔径都按照通用机架标准做了参数化设定，壳体的折弯圆角、板材厚度都参考了同类广播级设备的实际加工参数，屏幕区域的凹陷深度做了精准控制，既可以给屏幕表面的防护玻璃预留安装空间，也不会因为凹陷过深导致屏幕可视角度受影响。

　　考虑到转播车在移动过程中会产生持续振动，模型里的屏幕固定位、壳体连接位都预留了减震垫的安装空间，实际生产装配时可以在这些位置加装橡胶减震垫，抵消车辆行驶过程中的振动冲击，避免屏幕松动、内部接插件接触不良的问题。设备的前面板没有设计突出的操作旋钮，所有操作功能都通过内嵌的轻触按键实现，避免在机架内设备密集排布时，误碰到相邻设备的操作部件，同时也减少了突出部件在运输过程中受碰撞损坏的概率。从实际使用场景出发，这类监测单元通常会和视频切换台、信号分配器、帧同步机等设备一同安装在标准机架内，所以建模时也考虑了和周边设备的安装间隙，设备上下边缘的平整度做了约束，安装后和上下相邻设备之间不会出现明显的缝隙，也不会因为壳体变形导致相邻设备安装受阻。
