树莓派3A+开发板三维结构建模

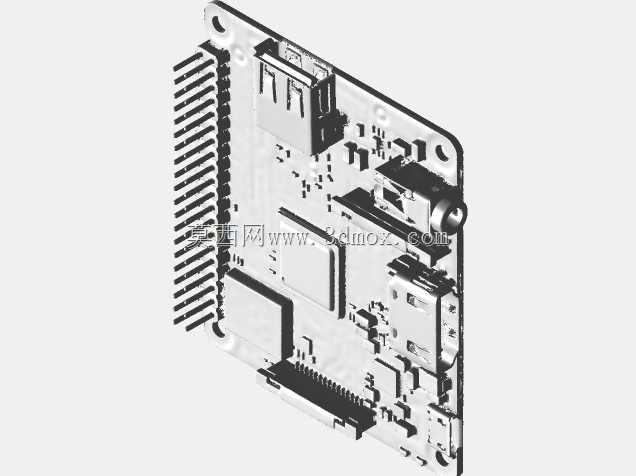

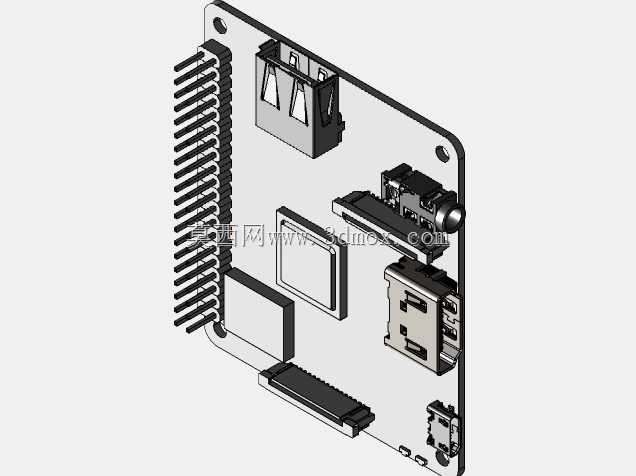

　　在嵌入式开发、智能硬件原型验证、小型工控终端搭建的场景中，树莓派3A+作为紧凑型ARM架构主控板，是很多项目的核心硬件载体，做配套结构设计时，精准的板卡三维模型是外壳设计、安装固定、接口避让的核心依据。这个模型还原了板卡的核心结构特征，建模时优先保障安装定位、接口位置的精度，没有对板上微小的阻容元件做冗余建模，既控制了模型体量，又能满足结构设计的实际需求。从实际使用角度看，这款板卡常被用于小型物联网网关、桌面级智能终端、教学实验装置的主控，做配套结构时首先要确认板卡的安装孔位坐标，四个边角的固定孔位是安装定位的基准，建模时严格对齐了实物孔位的中心距与孔径，能直接匹配铜柱、螺丝的安装尺寸，避免后期打样出现孔位错位的问题。

　　板载接口的位置与凸台高度是建模时的重点，USB母座、HDMI接口、Micro USB供电口、3.5mm音频口、Micro SD卡槽、FFC/FPC排线接插件的外轮廓与伸出高度都做了精准还原，做外壳开孔时可以直接提取模型轮廓做干涉检查，不需要反复对照实物测量尺寸。散热鳍片区域的结构也做了对应还原，板侧的排针引脚高度、相邻引脚间距符合通用规范，做外接扩展模块的堆叠设计时，能直接校验堆叠间隙，避免出现元件干涉。建模过程中针对SD卡槽这类易出现装配干涉的部位，特意匹配了常用卡槽接插件的实际尺寸，虽然和板载原生卡槽的细微结构有差异，但完全能满足外壳开槽、插卡避让的设计需求，不会出现SD卡插装时被外壳挡住的问题。做嵌入式设备结构设计时，

　　板卡的边缘轮廓、板厚尺寸是外壳内腔设计的基础，这个模型还原了板卡的实际板厚与边缘切角，设计外壳止口、内部支撑筋时可以直接参考模型轮廓，预留合理的装配间隙。对于做智能硬件快速原型开发的工程师来说，这个模型可以直接导入装配环境，和外壳、按键、外接模块做装配校验，提前排查安装空间不足、接口对位不准的问题，减少实物打样的迭代次数。在教学场景中，这个模型也可以用于嵌入式硬件结构的演示教学，帮助学习者理解板卡接口布局、安装固定的基本逻辑，不用拆解实物就能清晰掌握各部件的位置关系。
