8dBi双频RP-SMA公头WiFi胶棒天线结构

　　在无线通讯设备的结构设计工作中，外置胶棒天线是极为常见的射频配套部件，这类可弯折的外置天线广泛应用在工业网关、无线路由器、物联网采集终端、无线数传电台等需要稳定无线信号收发的设备上，相比板载PCB天线，外置胶棒天线能够通过调整摆放角度获得更好的信号指向性，规避设备金属外壳带来的信号屏蔽问题，在复杂电磁环境的工业现场应用占比极高。这款8dBi增益的双频WiFi天线采用RP-SMA公头接口，是目前2.4GHz与5.8GHz双频无线设备里通用性极强的接口规格，设计时首先要考虑的是天线主体与铰接底座的转动配合，铰接位置预留了足够的阻尼间隙，能够支持天线在0到90度范围内任意角度悬停，不会因为设备震动出现角度滑移，

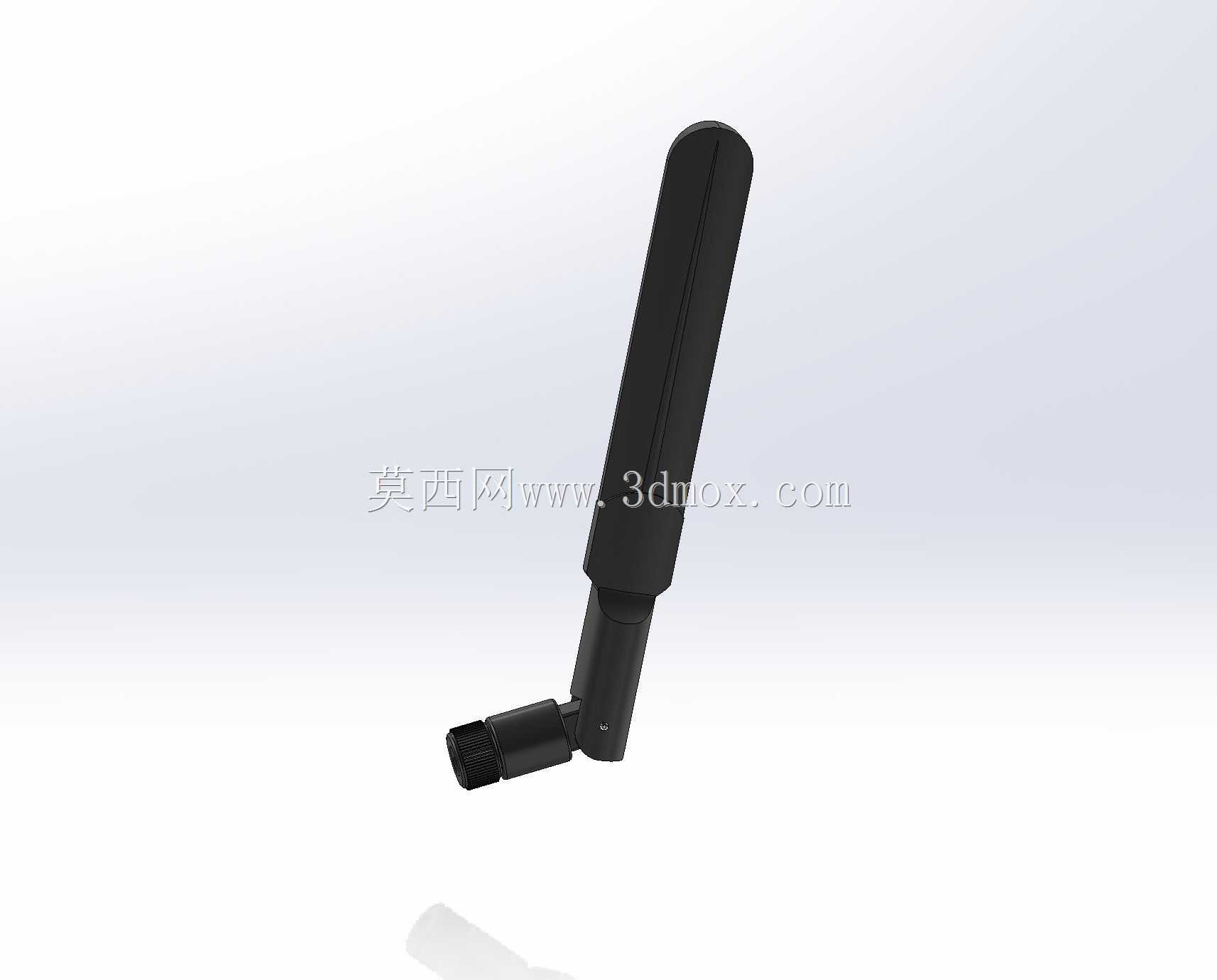

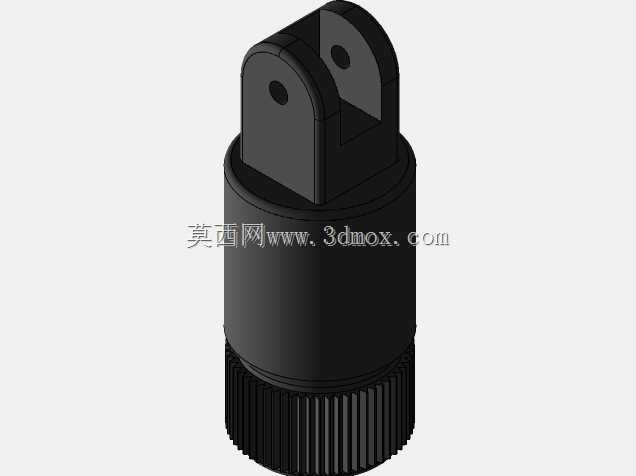

　　方便现场安装时根据信号覆盖方向调整天线姿态。天线主体采用长条形扁状胶棒外壳，相比传统圆柱胶棒天线，扁形结构在相同内部振子排布空间下，能够更好地兼容双频振子的布局，内部振子经过匹配调试，能够同时覆盖2.4GHz与5.8GHz两个常用WiFi频段，8dBi的增益水平能够满足开阔场地100米以上的信号覆盖需求，适合厂区无线覆盖、户外设备远程通讯这类对传输距离有要求的场景。接口部分采用标准RP-SMA公头规格，螺纹外径、内针尺寸完全符合通用射频接口标准，能够直接适配市面上绝大多数带RP-SMA母座的无线通讯模块，不需要额外制作转接线，安装时只需要将螺纹对准底座拧紧即可，接口根部做了滚花防滑设计，徒手就能完成安装锁紧，不需要借助扳手等工具，

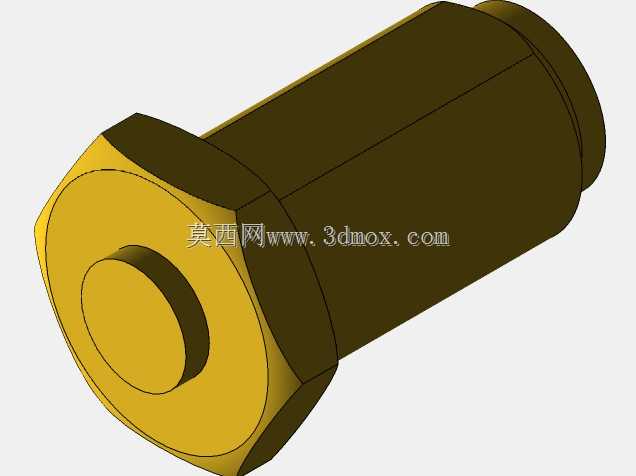

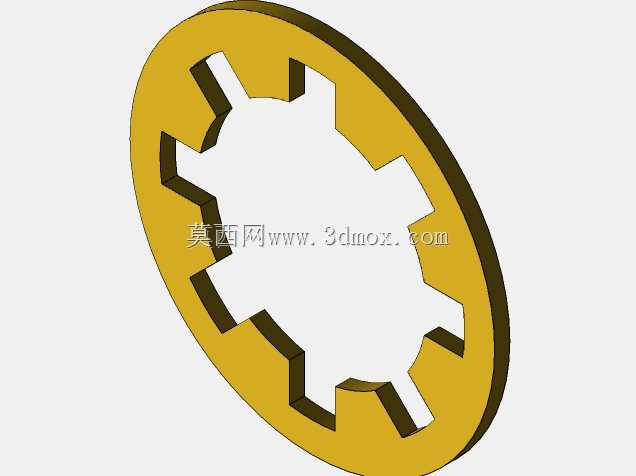

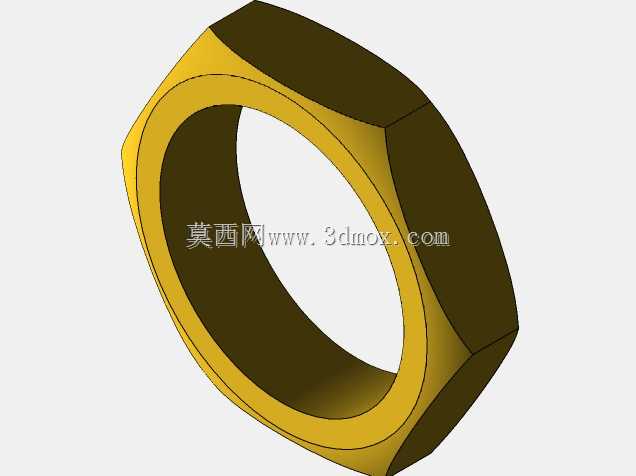

　　适合现场快速装配作业。建模过程中需要重点关注铰接位置的转动干涉问题，天线主体转动到水平位置时，根部与安装底座的间隙要控制在0.3mm以上，避免长期转动摩擦导致外壳磨损，同时胶棒外壳的壁厚保持均匀，控制在1.2mm左右，既能够保证内部振子的防护强度，也不会因为壁厚过大导致信号衰减。安装边界方面，天线竖直状态下总高度控制在合理范围，弯折到水平状态时的伸出长度也做了适配，不会和设备外壳上的其他接口、散热结构产生干涉，底座的六角锁紧螺母尺寸符合标准SMA接口安装规范，能够穿过设备外壳上标准直径的安装孔，从背面用螺母锁紧即可完成固定，安装孔位不需要额外做定制加工，适配绝大多数现有通讯设备的天线安装位。在结构强度设计上，

　　铰接位置的转轴采用内嵌金属嵌件的设计，避免长期反复弯折导致塑料转轴断裂，胶棒外壳采用耐候性ABS材质，能够适应-20℃到60℃的工作环境，满足户外设备的使用要求，外壳表面做细咬花处理，既能够提升握持调整时的摩擦力，也不容易在表面积累指纹和灰尘，长期使用外观保持性更好。
