锅炉配套离心风机结构设计模型

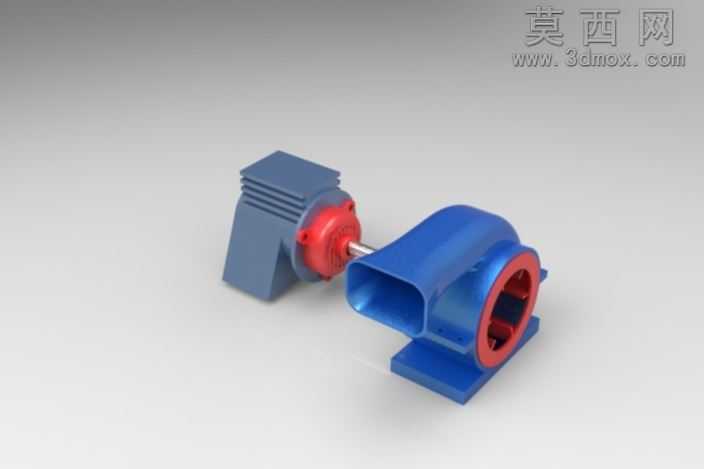

本模型为锅炉配套使用的离心风机三维设计成果，建模阶段严格遵循工业风机的实际生产尺寸比例，对风机的蜗壳壳体、叶轮腔体、驱动连接端、安装固定基座等核心结构进行了全参数化还原，每一处倒角、安装孔位、壳体壁厚都经过尺寸校验，确保模型结构与实际工业产品的装配逻辑完全匹配。建模过程中对风机的进风口导流结构、蜗壳的渐扩型流道曲面做了精细化处理，通过曲面放样、布尔运算、特征阵列等建模操作，完整呈现了离心风机内部气流通道的顺滑过渡形态，避免出现结构干涉、流道错位等不符合实际生产要求的问题。材质渲染阶段，针对风机的金属壳体、驱动连接部件分别赋予了对应的金属材质参数，蜗壳部分采用磨砂质感的铸铝材质，调整了材质的粗糙度、金属度与环境反射参数，还原出工业金属部件经过机加工后的哑光金属质感；安装基座部分做了细微的表面纹理处理，模拟实际铸件的表面肌理，驱动连接端的金属部件则调整了高光参数，呈现出机加工面的细腻光泽，整体渲染效果贴合工业设备的真实视觉质感。结构设计上，该模型完整还原了离心风机的分体式装配结构，清晰展示了驱动单元与风机蜗壳的连接定位关系，安装基座的固定孔位、蜗壳的出风口法兰结构都做了1:1的特征还原，能够直观呈现该型离心风机的装配逻辑与安装方式。设计思路围绕锅炉场景的排风送风需求展开，针对锅炉运行时的高温排风工况，对蜗壳的结构强度、流道的通风效率做了适配性设计，蜗壳的渐开线轮廓经过曲率优化，能够有效降低气流在壳体内的流动阻力，提升风机的运行效率，安装基座的加强结构设计也能够保障风机在长期运行过程中的结构稳定性，避免运行震动带来的结构松动问题，整体模型既具备结构展示价值，也能够为同类型锅炉配套风机的设计优化提供参考依据。
