链条临界伸长率激光检测指示装置

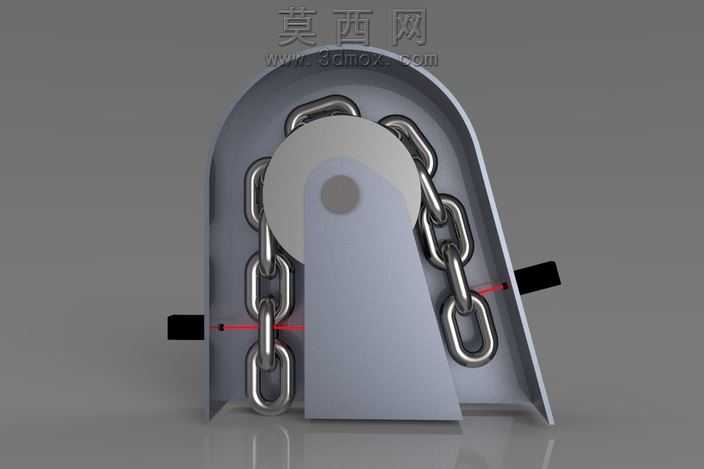

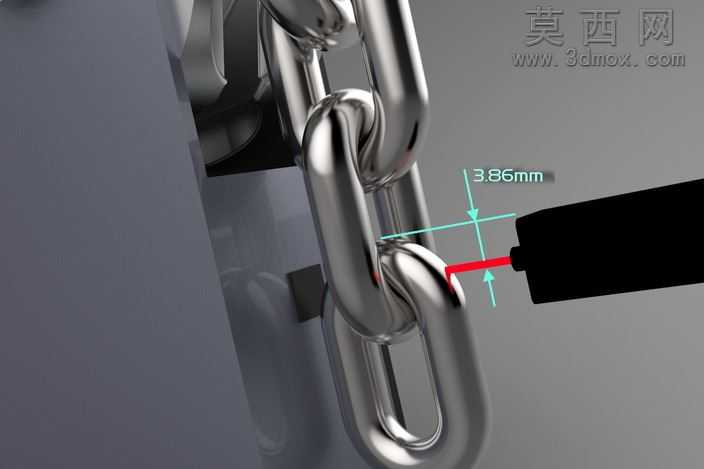

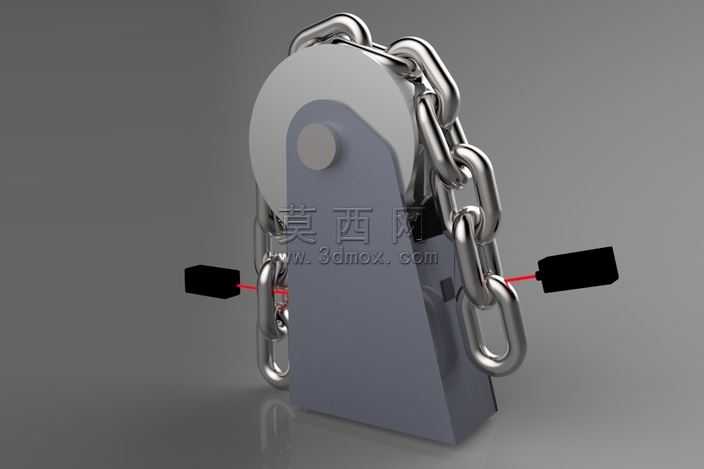

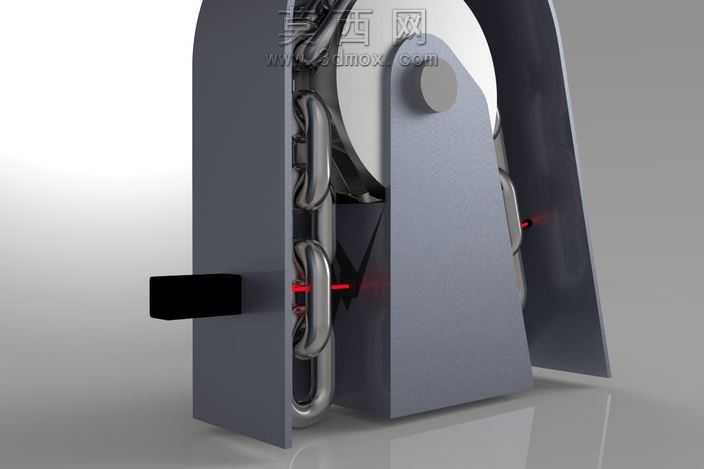

本装置为链条临界磨损伸长率检测指示结构，采用三维参数化建模完成整体设计，建模过程中先完成金属链条的链环结构绘制，每节链环按照实际承重链条的尺寸比例构建，还原链环之间的铰接配合间隙，通过曲面建模打磨链环的圆弧过渡区域，还原金属链环冷锻成型的流畅轮廓，再完成激光发射端、信号接收传感器、固定基座的结构建模，将检测组件与链条的相对安装位置做精准定位，保证激光光路能够准确对准链环的间隙位置。材质渲染阶段，金属链条采用高反射镀铬金属材质，调整材质的粗糙度与反射参数，还原不锈钢链条表面的金属光泽与细微的使用磨损质感，激光发射端采用哑光黑色工程塑料材质，传感器外壳做磨砂质感处理，固定基座采用深灰色哑光金属材质，通过不同材质的质感区分凸显各部件的功能属性，场景中添加红色激光束的半透明发光材质，搭配青色的尺寸标注线，直观呈现3.86mm的临界检测阈值。设计思路围绕链条磨损伸长的安全监测需求展开，核心逻辑是利用两组激光发射与传感组件固定在对应位置，针对7×20规格的链条，通过9节链环、20倍链节距、7倍单环节厚度、6倍链环间隙的尺寸换算，得出193毫米检测段内3.86毫米的临界伸长阈值，当链条磨损伸长达到该阈值时，第一组激光信号被链环遮挡触发传感器状态变化，第二组激光信号同步脱离遮挡状态，通过逻辑电路输出对应的电信号，既可以连接报警装置提示操作人员链条达到磨损临界值，也可以直接接入起重设备的控制系统，自动触发制动停止吊装作业，避免链条断裂引发安全事故，该结构逻辑同样可适配不同规格的链条、链轮传动结构，仅需调整传感器安装间距与临界阈值参数即可复用，整体结构简单可靠，无需复杂的运算单元即可实现直观的磨损状态指示，为起重吊装、链条传动设备的安全运维提供低成本的检测方案。
