钢片式联轴器传动连接结构三维建模

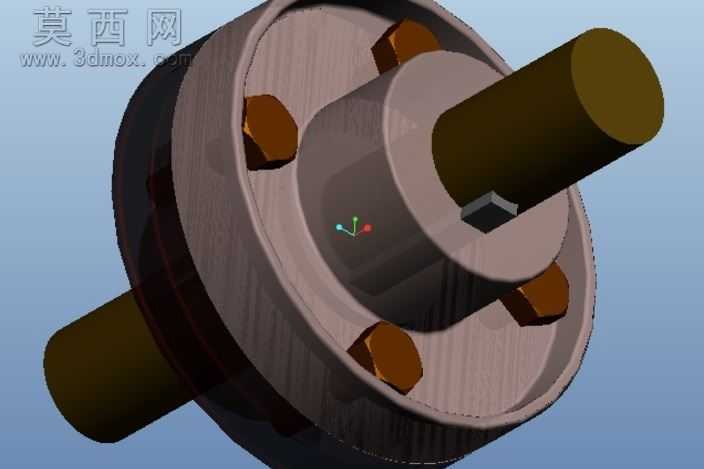

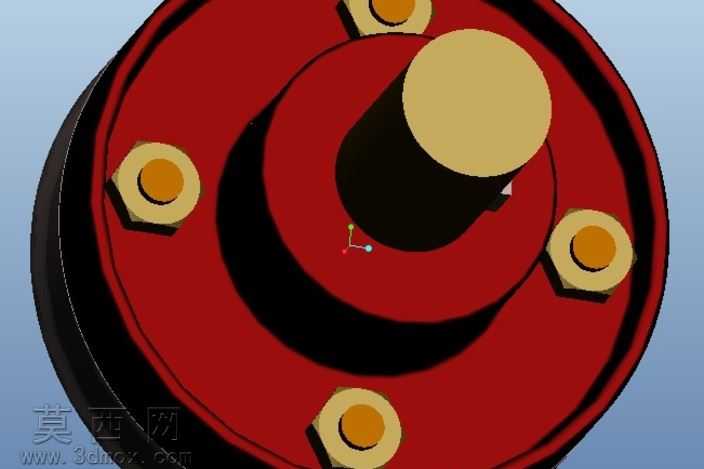

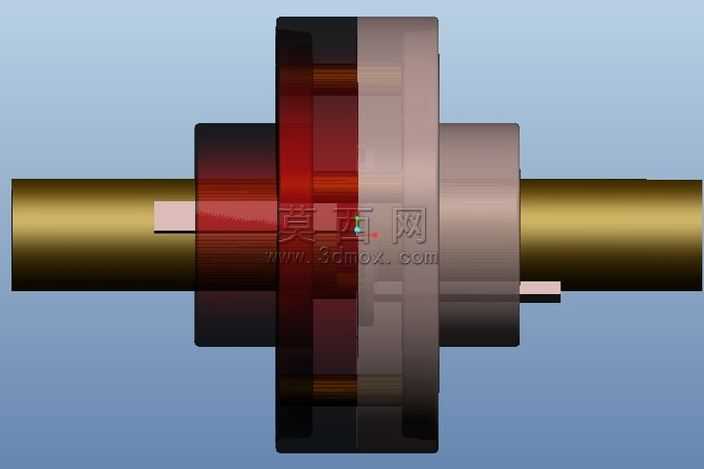

本钢片式联轴器三维模型采用Creo Elements软件完成全参数化建模，建模过程严格遵循机械设计标准中挠性联轴器的尺寸规范，对各组成部件进行独立建模后完成虚拟装配，完整还原了钢片式联轴器的真实结构与装配关系。模型整体包含左右两个半联轴器主体、弹性钢片组、六角紧固螺栓、锁紧螺母以及两端连接轴段，各零件间的装配约束完全匹配实际安装工况，可实现转动状态下的运动仿真模拟。材质渲染阶段，对半联轴器主体采用45号钢的金属哑光材质，还原锻钢件的表面质感，对紧固螺栓、螺母采用镀锌紧固件的亮面金属材质，弹性钢片部分采用弹簧钢的深灰金属质感，连接轴段采用调质轴的暗棕金属材质，不同部件的材质区分清晰，可直观分辨各零件的功能分区。结构设计上，该联轴器依靠叠层钢片的弹性变形补偿两轴间的径向、角向与轴向偏差，建模时精准还原了螺栓孔的分布位置、钢片的叠层厚度、半联轴器的轴孔配合公差，轴段与半联轴器之间的键连接结构也完整呈现，清晰展示了扭矩传递的路径：主动轴通过键连接将扭矩传递给主动端半联轴器，再通过周向均布的紧固螺栓带动弹性钢片组，最终将扭矩传递至从动端半联轴器与从动轴，实现无间隙的传动连接。建模过程中对所有倒角、圆角等工艺结构进行了还原，避免出现尖锐棱角，符合实际零件的加工工艺要求，装配完成后进行了全局干涉检查，确保各零件在转动过程中无碰撞、无干涉，模型可直接用于传动系统的虚拟装配验证、运动仿真分析以及工程图纸的生成参考，完整呈现了钢片式联轴器结构紧凑、传动效率高、无需润滑、维护简便的结构特点。
