汽车转向系统用转向节联合结构三维设计

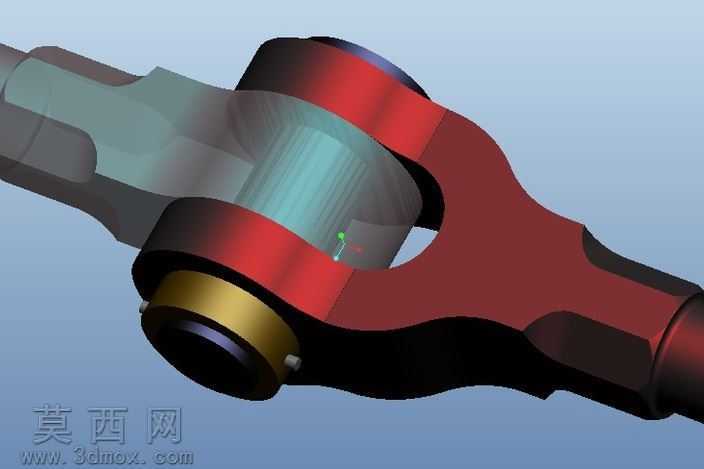

本模型为汽车转向系统配套的转向节联合结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械传动部件的设计规范，对各配合部位的尺寸公差进行了预设，确保后续结构验证与工程出图的可用性。模型整体采用叉形臂与轴套结合的主体结构，渲染阶段针对不同功能部件赋予了差异化材质：主体受力臂部分采用哑光金属红的合金结构钢材质，还原锻造成型零部件的表面质感，清晰展现臂身的加强筋过渡、截面渐变的力学优化结构；中间铰接配合的轴套部分采用青灰色半透明材质，直观呈现内部铰接空腔的贯通结构，便于观察关节的转动配合空间；端部衬套部位采用黄铜色金属材质，搭配端部的深色密封端盖，还原耐磨衬套与密封结构的实际装配层次，端盖上的固定小销钉也做了精细化建模，还原真实的装配定位细节。设计过程中重点考量了转向传动的偏移角度适配需求，叉形臂的开口尺寸、轴套的铰接长度均经过运动干涉校验，确保关节在允许偏转角度范围内可顺畅完成转向、传动动作，不会出现结构卡滞；臂身与轴套的连接部位做了圆弧过渡加厚处理，对应实际部件的应力集中优化设计，可承受转向过程中的交变冲击载荷。模型的各零部件均为独立可编辑的参数化特征，可根据不同车型的转向载荷需求调整臂长、轴径、开口角度等核心参数，铰接部位的配合间隙也按照实际装配要求预留了合理空间，既可以用于转向系统的运动仿真演示，也可作为后续工程化设计的基础模型，帮助设计人员快速完成转向传动部件的方案迭代，验证关节在不同偏移角度下的传动平顺性与结构可靠性。
