三并联行树压缩机机架系统设计方案

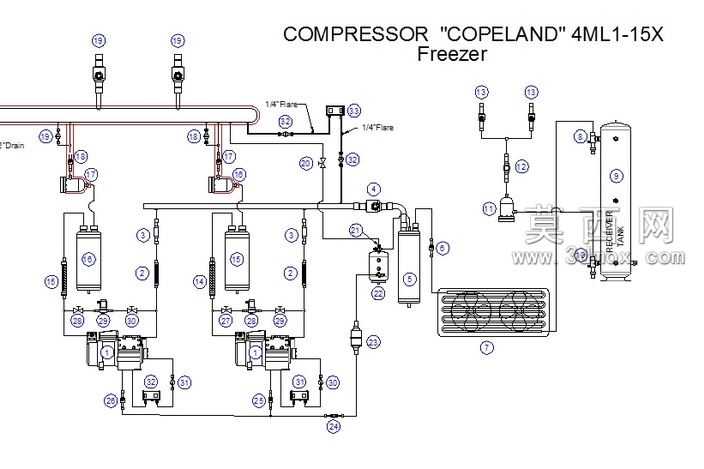

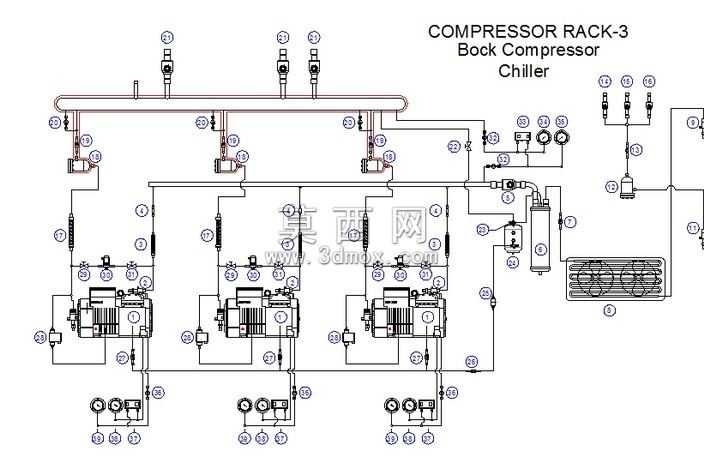

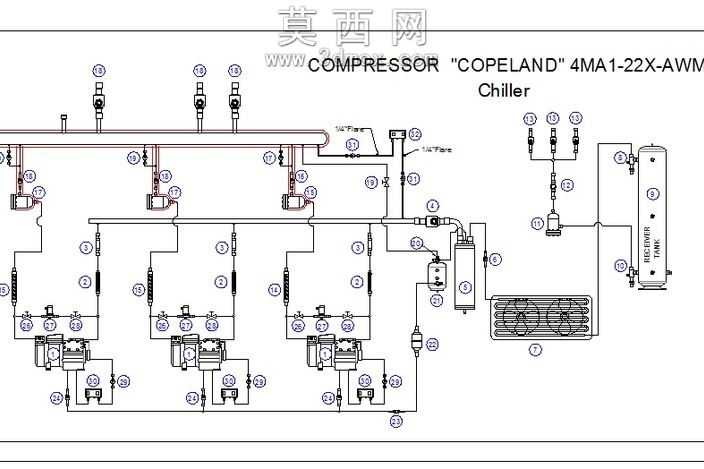

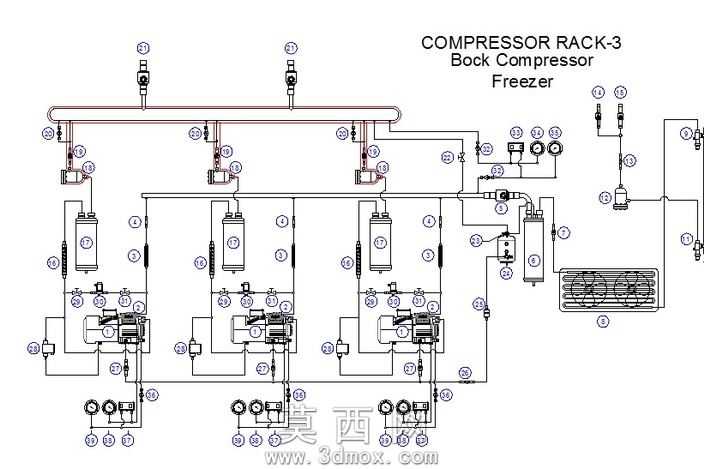

本模型为三机并联的行树式压缩机机架制冷机组，建模过程严格遵循制冷系统管路设计规范，首先完成核心部件的参数化建模：三台Bock压缩机按照等距排布原则固定于机架底座，每台压缩机的吸排气口、油分接口、压力表接口均按照实物尺寸1:1还原，保证接口位置的装配精度。管路建模采用中心线驱动的扫掠方式，排气总管采用等径长管横向布置于机组顶部，三台压缩机的排气支管通过直角弯头与总管连通，每路支管均配置独立的截止阀、视液镜与单向阀，避免多机运行时的气流串扰；吸气侧管路从蒸发器侧分三路接入各压缩机吸气口，每路设置独立的过滤器与电磁阀，可实现单台压缩机的独立启停控制。模型中完整还原了辅助系统结构：机组右侧集成风冷冷凝器与储液器，通过供液管路连接至蒸发器侧的膨胀阀组件，油路系统包含油分离器、油过滤器与回油管路，保证压缩机运行时的润滑油可靠回流。机架部分采用型钢焊接结构建模，预留压缩机安装孔位、管路固定支架位置与吊装孔，底部设置减震垫安装位，降低机组运行振动。建模过程中对所有管路的弯折半径、阀门操作空间、部件检修间隙均做了干涉检查，确保无部件碰撞问题；材质配置上，压缩机壳体采用铸铁哑光材质，管路采用紫铜抛光材质，阀门采用铸钢材质，机架采用碳钢喷塑材质，冷凝器翅片采用铝制金属材质，渲染后可清晰区分不同系统部件，直观展示机组的管路走向与部件布局。设计思路上采用模块化排布，将三台压缩机的控制压力表组集中布置于机组前侧，方便操作人员观察运行参数，电气控制元件集中布置于机组侧方的支架上，减少布线长度，整体结构紧凑，管路走向流畅，可直接用于制冷机组的方案展示、装配指导与施工参考。
