小型叶片式气动压缩机三维结构模型

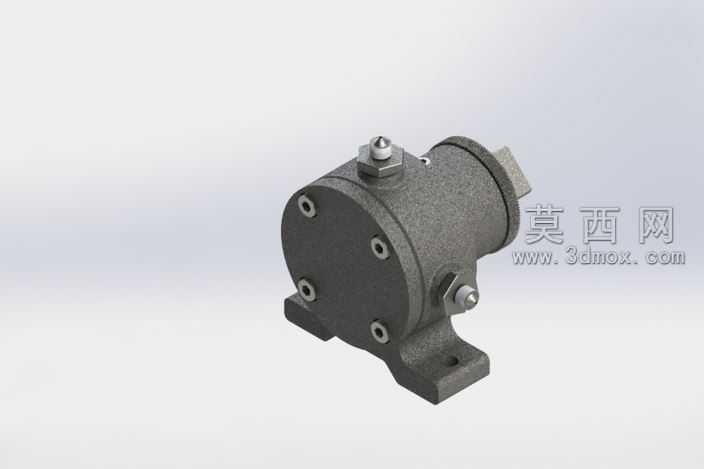

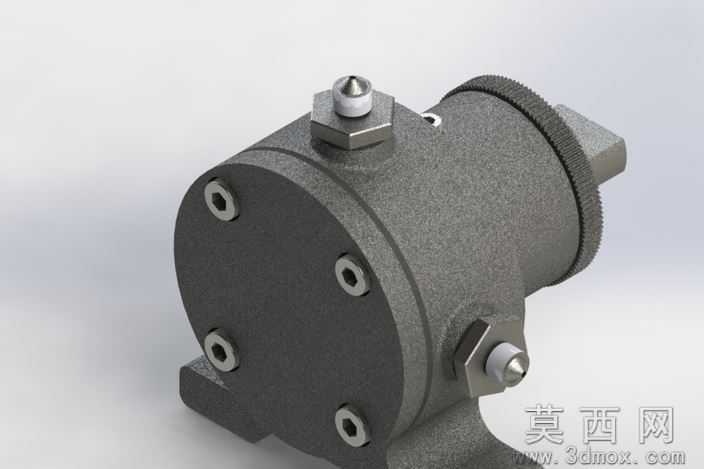

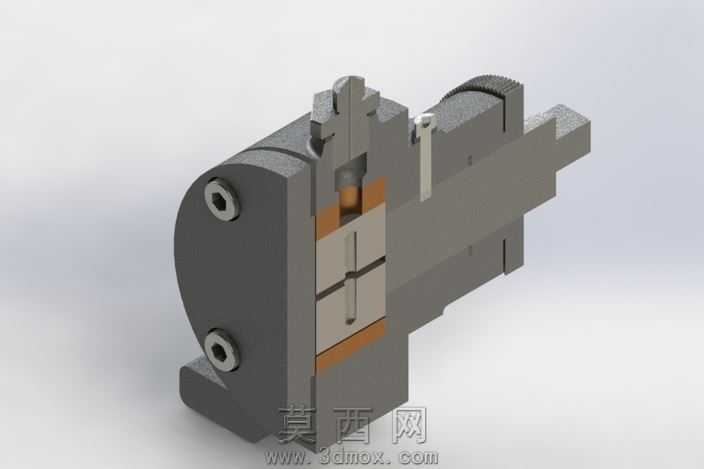

本模型为小型叶片式气动压缩机的完整三维结构模型，建模过程严格遵循机械设计规范，从核心功能部件到辅助安装结构均做了1:1比例的精准还原。建模初始阶段先梳理压缩机的整体功能逻辑，确定采用偏心转子配合滑动叶片的核心压缩结构，先绘制缸体的截面轮廓，通过拉伸特征构建出圆柱形的压缩腔主体，缸体外壁做了加厚处理以承受工作状态下的内部压力，底部一体成型的安装支座设置了两个带沉孔的安装位，可通过螺栓完成设备的固定安装，支座与缸体的衔接处做了圆弧过渡处理，避免应力集中问题。端盖部分单独建模，端盖上均匀分布六个螺栓安装孔，用于和缸体完成密封锁紧，端盖中心预留了转子轴的穿出孔，孔位内侧设计了密封槽结构，可配套安装密封圈防止工作介质泄漏；端盖顶部设置了进出气接口结构，其中顶部的带锁紧螺母的接口为进气调节端，侧方的方形接口为压缩气体输出端，接口尺寸均按照通用气动元件标准设计，可直接对接常规气动管路。转子部分建模时还原了偏心安装结构，转子上的叶片槽做了公差配合设计，可保证叶片在槽内灵活滑动的同时不会出现过大间隙，叶片边缘做了圆角处理，减少和缸体内壁的摩擦损耗。材质渲染阶段，缸体、端盖、安装支座等壳体类部件采用铸铁材质，还原了铸件表面的哑光磨砂质感，螺栓、螺母、转轴等金属连接件采用镀锌钢材质，呈现出略带金属光泽的银灰色效果，密封件、调节旋钮等部件采用橡胶与工程塑料材质，通过不同的材质粗糙度、反光度参数区分不同部件的质感，让整体模型的视觉效果贴近真实工业产品。整体建模过程采用参数化设计方式，各部件的装配关系完全按照实际装配逻辑设置，可清晰展示压缩机的内部结构与工作原理，模型的各特征参数均可调整，可用于同类压缩机产品的结构优化、教学演示或者产品选型参考，完整还原了小型压缩机从外部安装结构到内部压缩核心的全部细节，没有遗漏关键的功能结构与连接部位。
