Riteh车队大学生方程式赛车三维设计

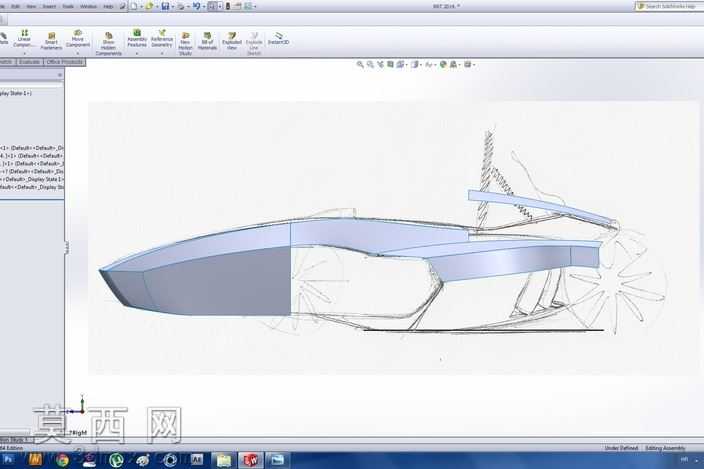

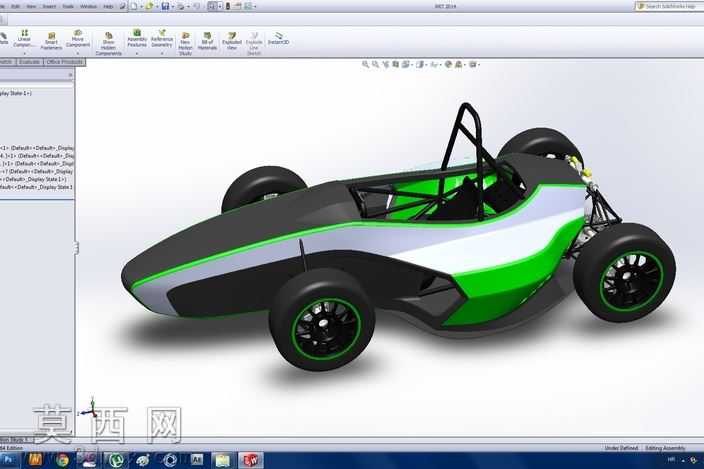

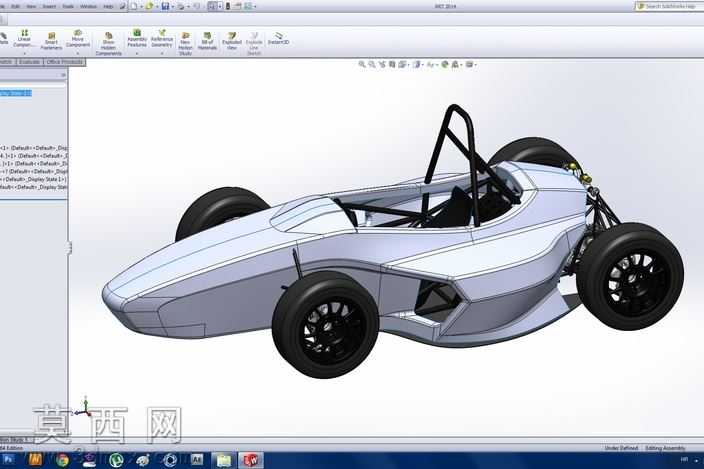

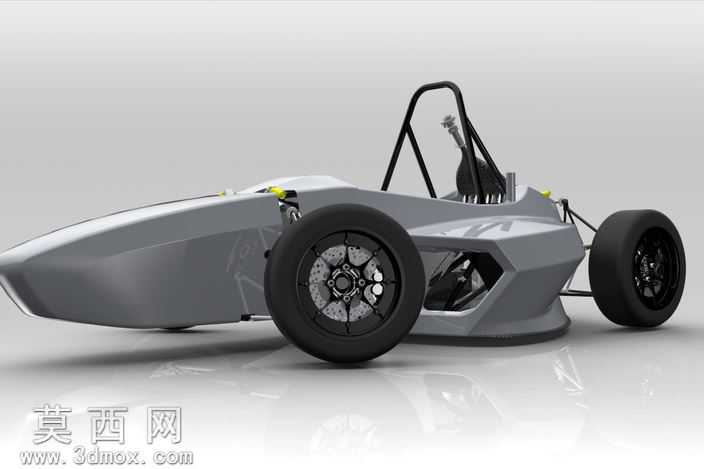

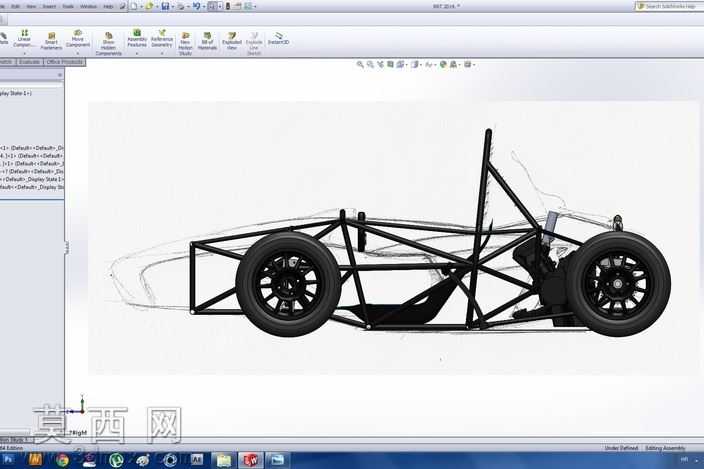

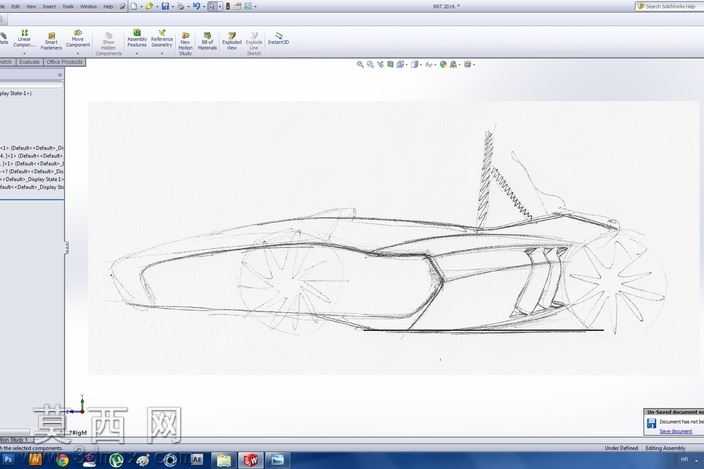

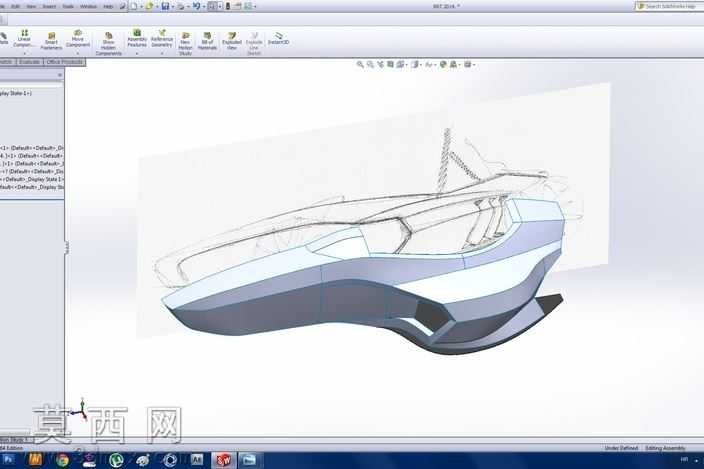

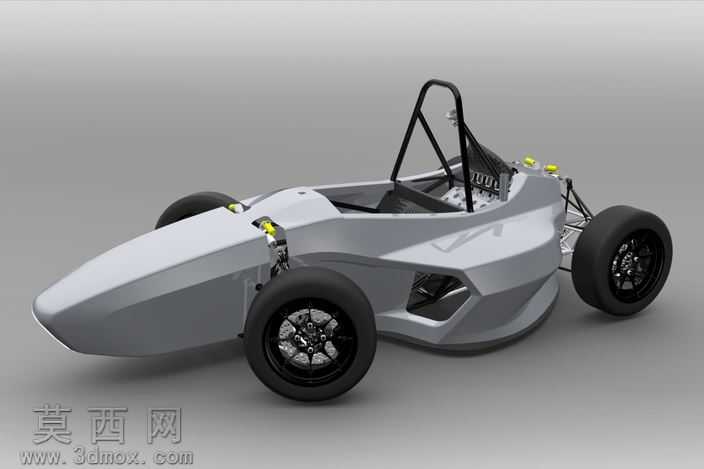

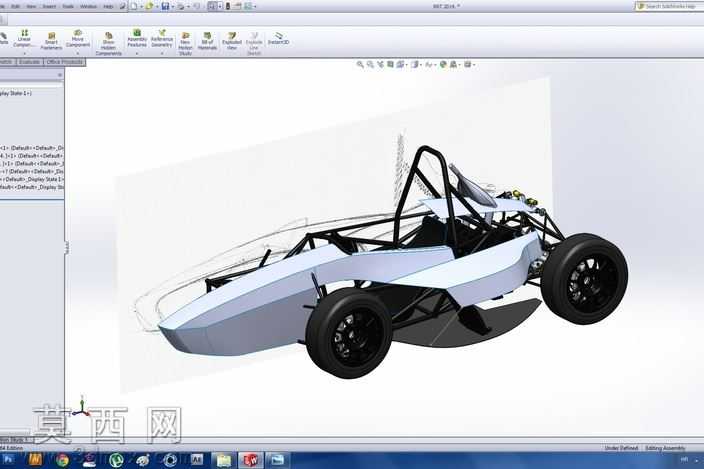

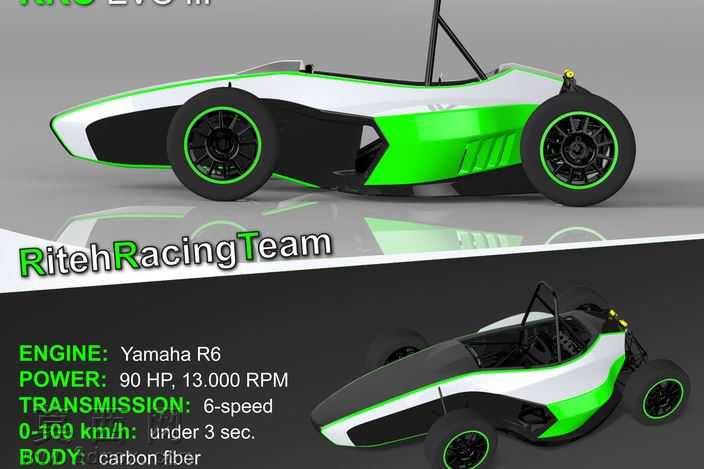

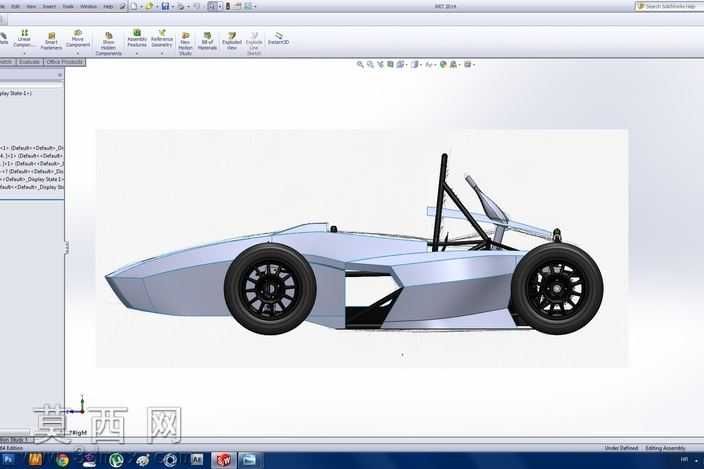

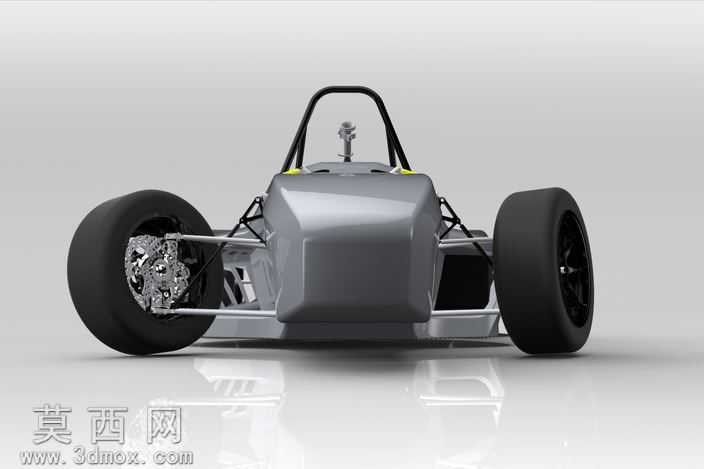

本作品为面向大学生方程式汽车大赛打造的单座竞速赛车三维设计，建模阶段依托三维设计软件完成全参数化构建，首先从整车总布置入手，严格遵循赛事规则对轴距、轮距、驾驶舱空间、安全结构的硬性要求，确定动力单元、悬架系统、转向机构、驾驶舱防滚架的空间位置，确保各系统之间无运动干涉，同时预留足够的装配与维护操作空间。车身外观设计采用流畅的楔形流线造型，通过曲面建模工具逐段勾勒车身外轮廓，对车头进气区域、侧箱导流结构、尾部气流扩散区域做了针对性的曲面优化，既降低高速行驶时的空气阻力，也能为后置的动力单元与制动系统引导冷却气流，车身覆盖件采用分层曲面构建，分别对应外饰漆面、内部安装支架、边缘密封结构的不同设计需求，曲面之间做到G2连续过渡，保证渲染后外观的顺滑质感。材质设置上，车身主体采用亮面烤漆材质，以黑、白、荧光绿三色做撞色分区，还原赛车的竞技视觉风格；轮圈采用哑光黑金属材质搭配绿色装饰圈，轮胎设置带有真实胎纹的橡胶材质，还原橡胶的哑光粗糙质感；防滚架与车架结构采用金属管材材质，还原焊接钢管的金属光泽与结构强度感；座舱内部的座椅、方向盘、踏板区域分别设置防滑织物、磨砂塑料、金属防滑纹理的对应材质，提升整体模型的真实度。结构设计层面，整车采用钢管桁架式车架，通过三维建模精准排布每根管材的走向与连接节点，保证车架抗扭强度的同时尽可能降低整备质量；悬架系统采用前后双叉臂独立悬架结构，完整构建了叉臂、转向节、减震器、推杆、防倾杆的所有零件，可直观展示悬架的运动行程与几何定位参数；转向系统包含方向盘、转向柱、转向拉杆、转向机的完整传动结构，动力单元匹配雅马哈R6发动机模型，完整还原发动机的安装点位与周边进排气、冷却管路的布置；车轮部分包含轮毂、轮胎、刹车盘、刹车卡钳的完整装配结构，可清晰展示制动系统的工作布局。设计过程中同步完成了装配干涉检查，对所有运动部件做了运动仿真验证，确保车轮跳动、转向动作时不会与周边结构发生碰撞，同时对整车的重心位置做了初步的布局优化，让重心尽可能靠近车辆几何中心并降低高度，提升赛车的弯道操控稳定性，最终完成的模型可直接用于渲染出图、结构验证、赛事方案展示等多个场景。
