自制钢管卡丁车结构设计三维作品

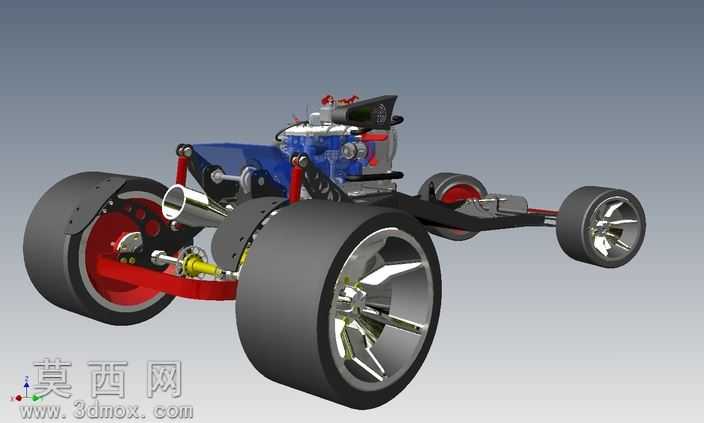

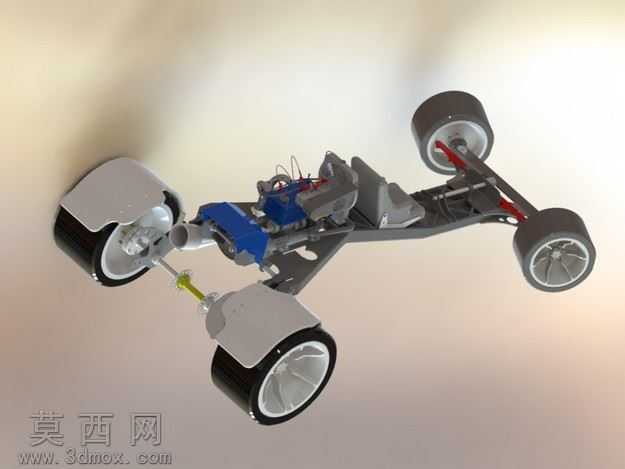

本作品为开放式钢管结构卡丁车的完整三维建模成果，建模过程以Autodesk Inventor为核心载体，遵循自底向上的装配设计逻辑，先完成单个标准件、定制加工件的独立建模，再按照实际装配约束完成整车层级的组合搭建，所有零件间的配合关系完全还原实车装配逻辑，可直接用于结构校验与加工参考。渲染阶段采用工作室级光照环境，针对不同部件匹配对应物理材质：车架部分采用哑光黑磨砂金属材质，还原钢管焊接后的表面质感；前后悬架摆臂、转向节等受力部件采用亮红色烤漆金属材质，突出结构分区便于识别；发动机总成部分区分了铝合金缸体的金属拉丝质感、塑料覆盖件的哑光质感、橡胶管路的半哑光弹性质感，同时还原了散热鳍片、接线端口、固定螺栓等细节结构；行走系统部分，轮胎采用高对比度橡胶材质，还原胎壁的哑光粗糙质感与胎面的纹理细节，轮毂采用亮面镀铬金属材质，通过环境反射突出轮毂的多辐条造型设计，刹车盘、刹车卡钳分别做了铸铁磨砂质感与红色金属烤漆质感的区分，排气系统采用抛光不锈钢材质，还原金属的高亮反射特性。结构设计层面，整车采用后置后驱的经典卡丁车布局，前部为断开式转向桥结构，搭配转向拉杆、转向节实现前轮转向功能，悬架部分采用短行程刚性连接结构，适配卡丁车低趴、高操控响应的使用场景；中部为钢管焊接式座舱承载结构，预留了驾驶位安装空间；后部集成了单缸动力总成、传动系统、后轮驱动桥，动力输出路径从发动机曲轴端传递至减速机构，再连接至后轮半轴实现动力输出，所有传动部件的连接位置、转动自由度均在装配体中做了约束还原，可实现运动仿真模拟。设计思路上，本作品以个人自制拼装的实用化卡丁车为核心目标，在保证结构强度的前提下尽可能简化非必要部件，所有定制加工件均采用常规机加工即可实现的结构，避免复杂曲面与特殊工艺，降低自制加工的门槛，整体建模过程严格遵循机械设计的尺寸规范，每个零件的壁厚、安装孔位、配合公差均参考通用机械加工标准设定，既保证了三维模型的视觉展示效果，也具备实际生产加工的参考价值，完整呈现了从概念构思到三维落地的机械建模实践全过程。
