节距100毫米输送机用轨道滑轮结构

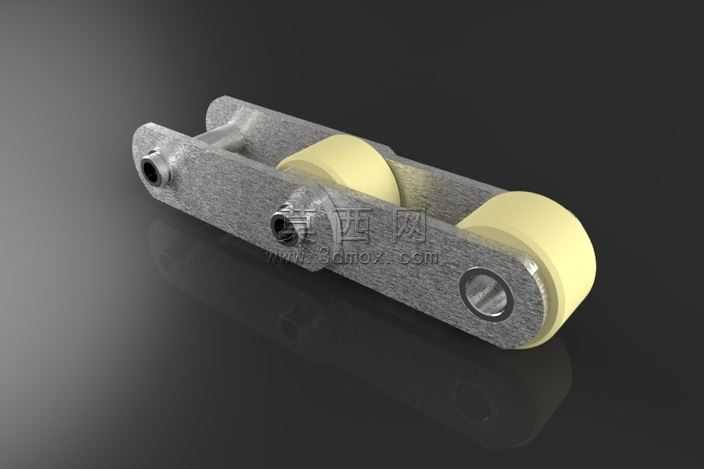

本作品为节距100毫米的输送用轨道滑轮组件三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据输送链重载运行的工况需求，确定链板主体、销轴、滚轮的核心尺寸参数，以100毫米标准节距为基准完成各零件的草图绘制与特征建模，对链板的安装孔位、销轴配合公差、滚轮的转动间隙均做了精准的参数约束，确保各零件装配后无干涉，可完整模拟实际运行时的转动与铰接动作。渲染阶段采用金属与工程塑料的差异化材质表现，链板主体赋予铸钢材质，添加细微的铸造纹理与哑光金属质感，还原重载机械部件的粗粝耐用特质；滚轮部分采用米黄色工程尼龙材质，调整材质的粗糙度与半哑光属性，突出非金属部件的耐磨特性，同时通过场景布光突出零件的轮廓层次，在深灰色背景下清晰展现组件的装配关系与结构细节。结构设计上，该轨道滑轮采用双侧外链板搭配双滚轮的布局，销轴贯穿链板与滚轮内孔实现铰接，滚轮可沿轨道面顺畅滚动，有效降低输送链运行时的摩擦阻力，链板两端的连接孔可与相邻链节完成拼接，适配连续输送的长距离轨道布局。设计思路围绕输送机重载低速的运行场景展开，在保证结构强度的前提下优化滚轮与链板的配合间隙，避免运行过程中出现卡滞或偏磨问题，整体模型完整还原了实物的装配逻辑与细节特征，可用于输送设备的结构验证、方案展示以及相关机械结构的教学参考，各零件均可单独导出用于工程图生成与后续的加工工艺设计。
