自适应多孔安装板机械结构设计方案

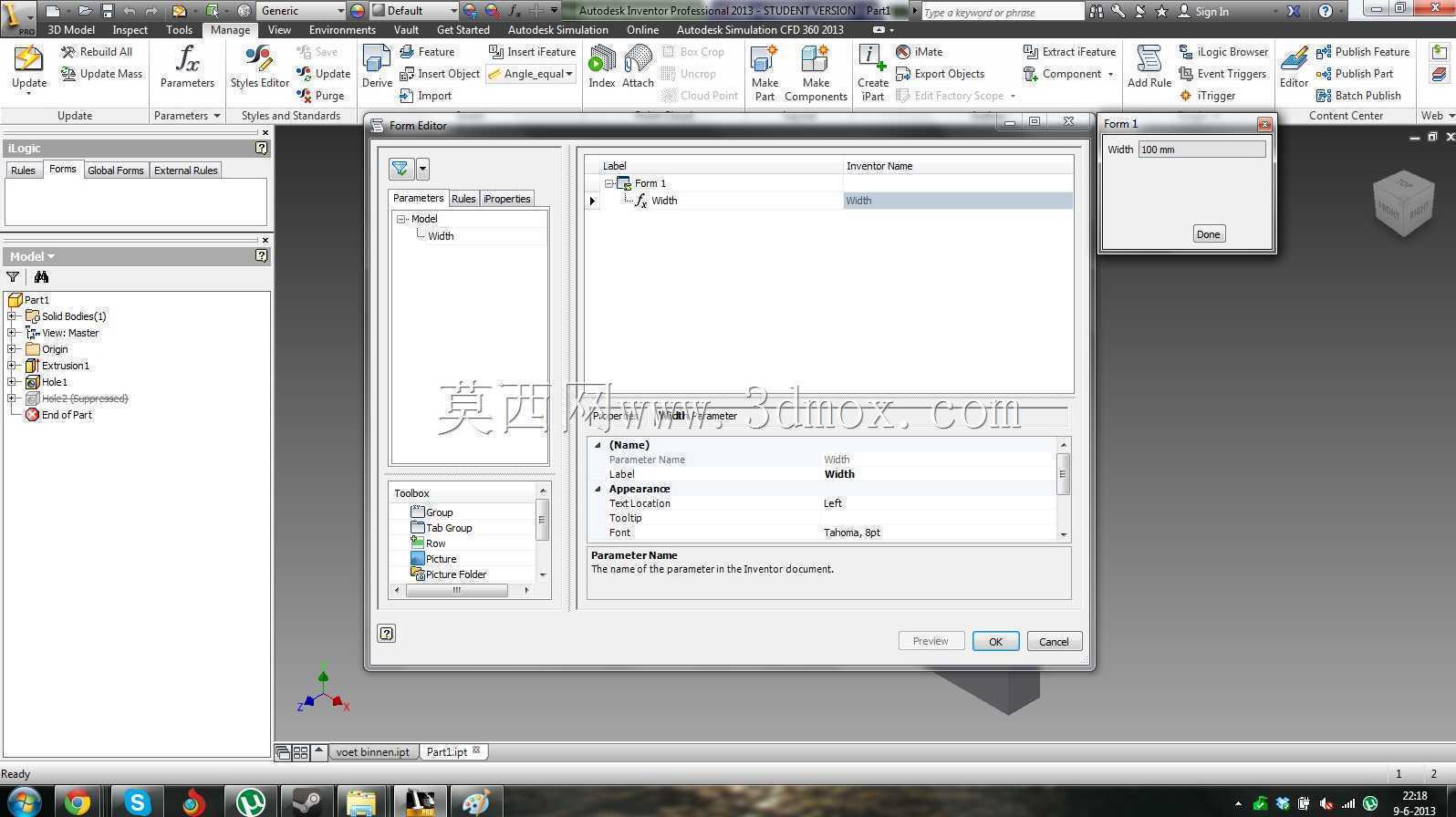

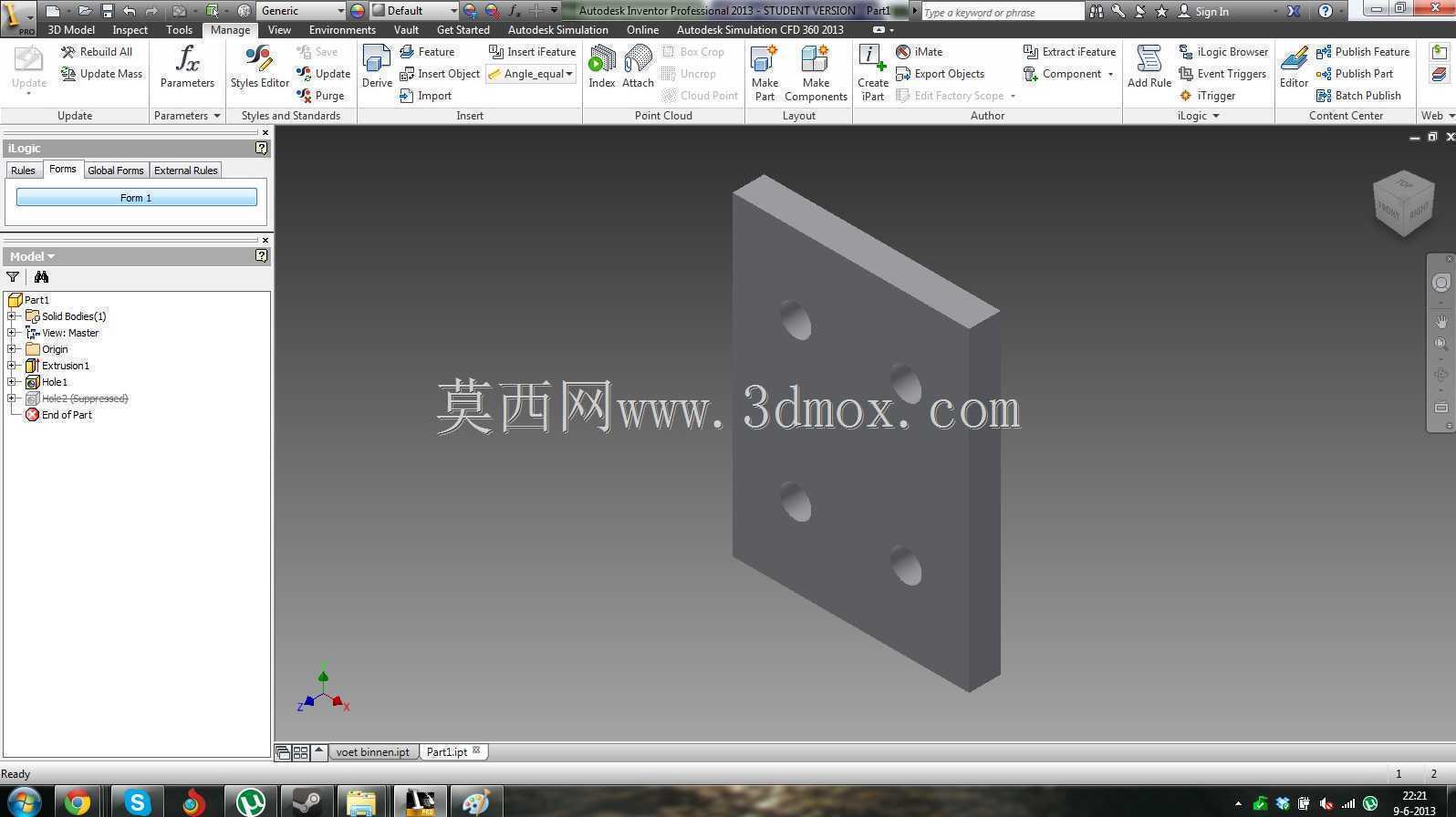

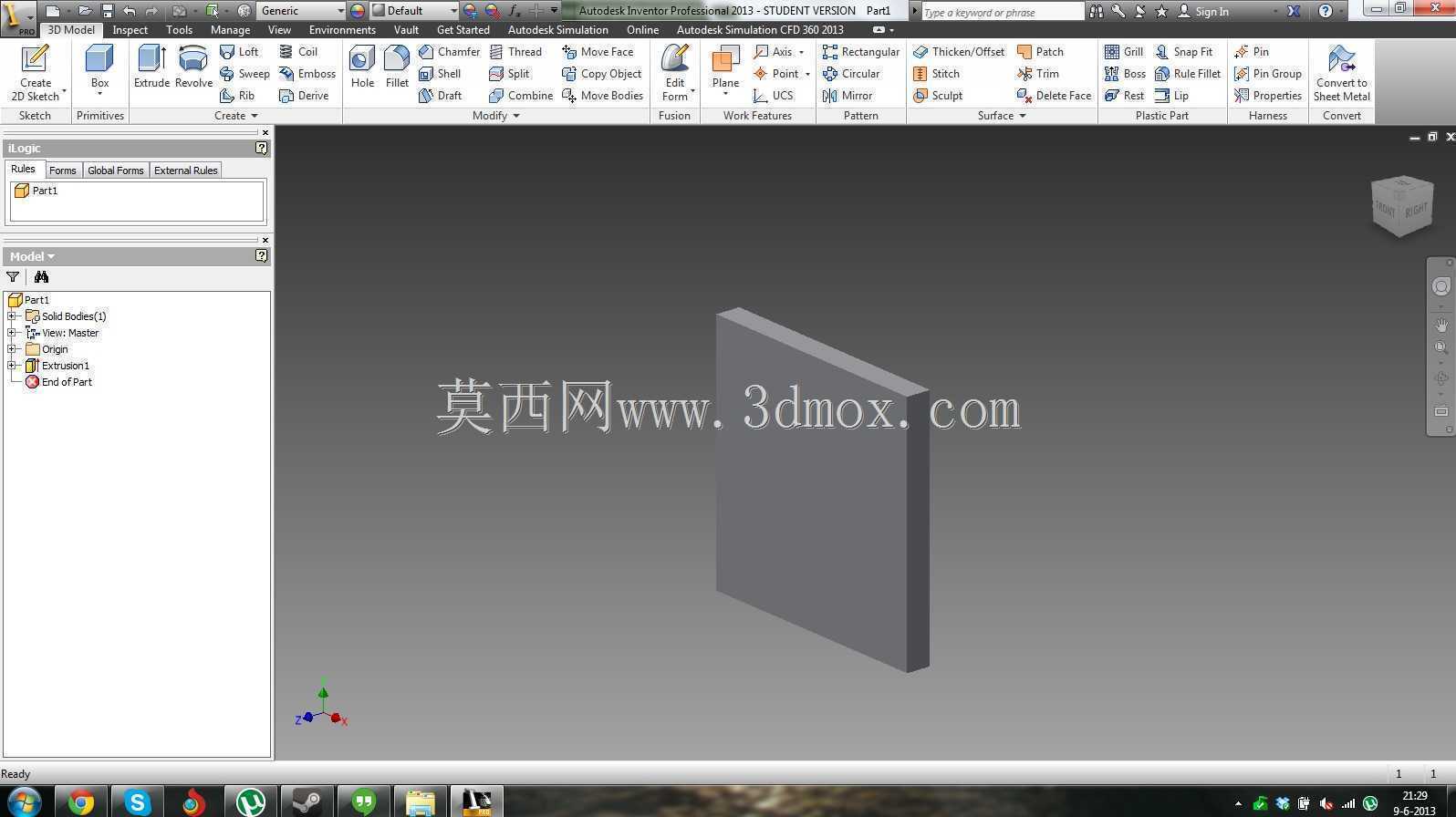

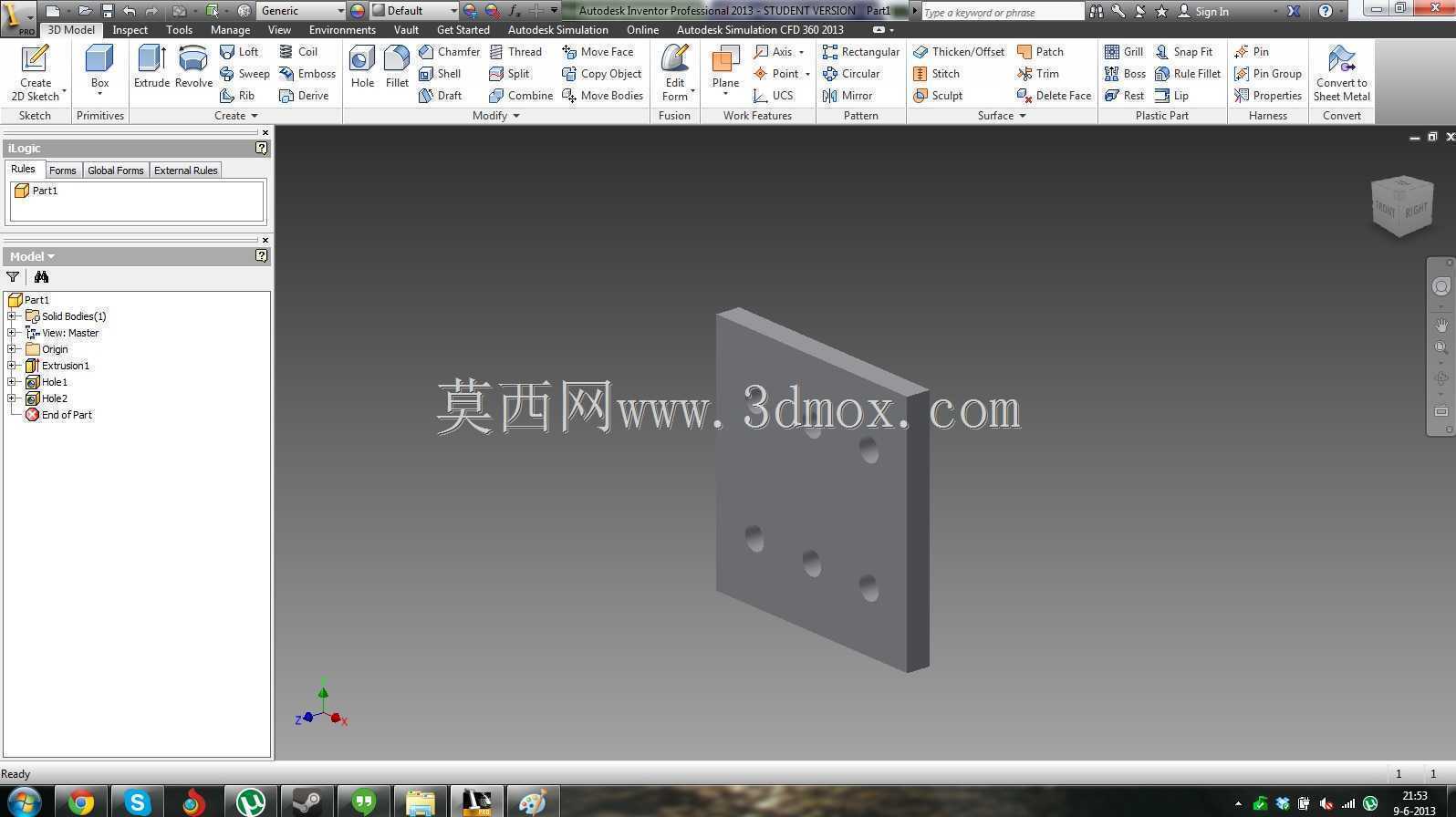

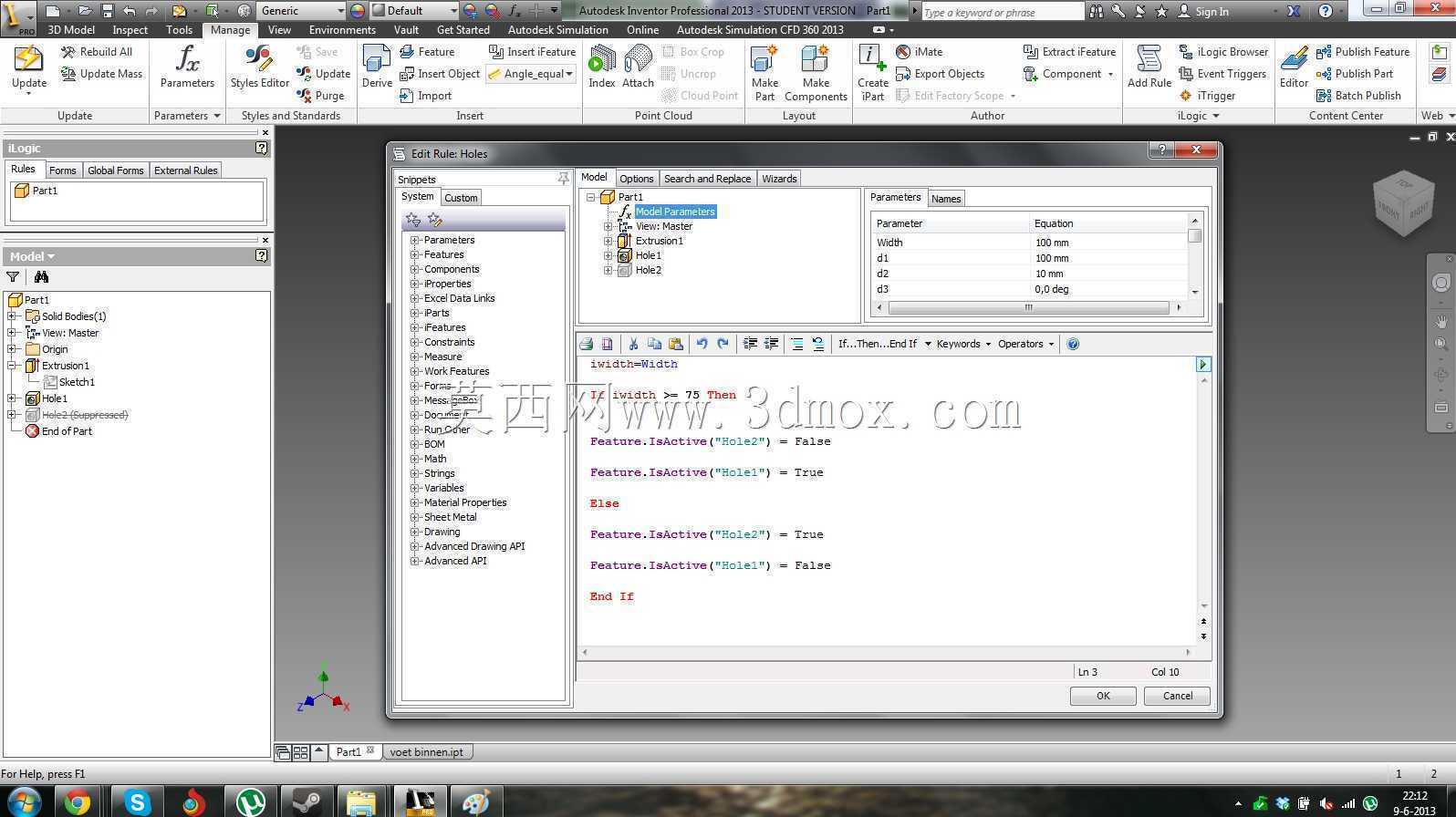

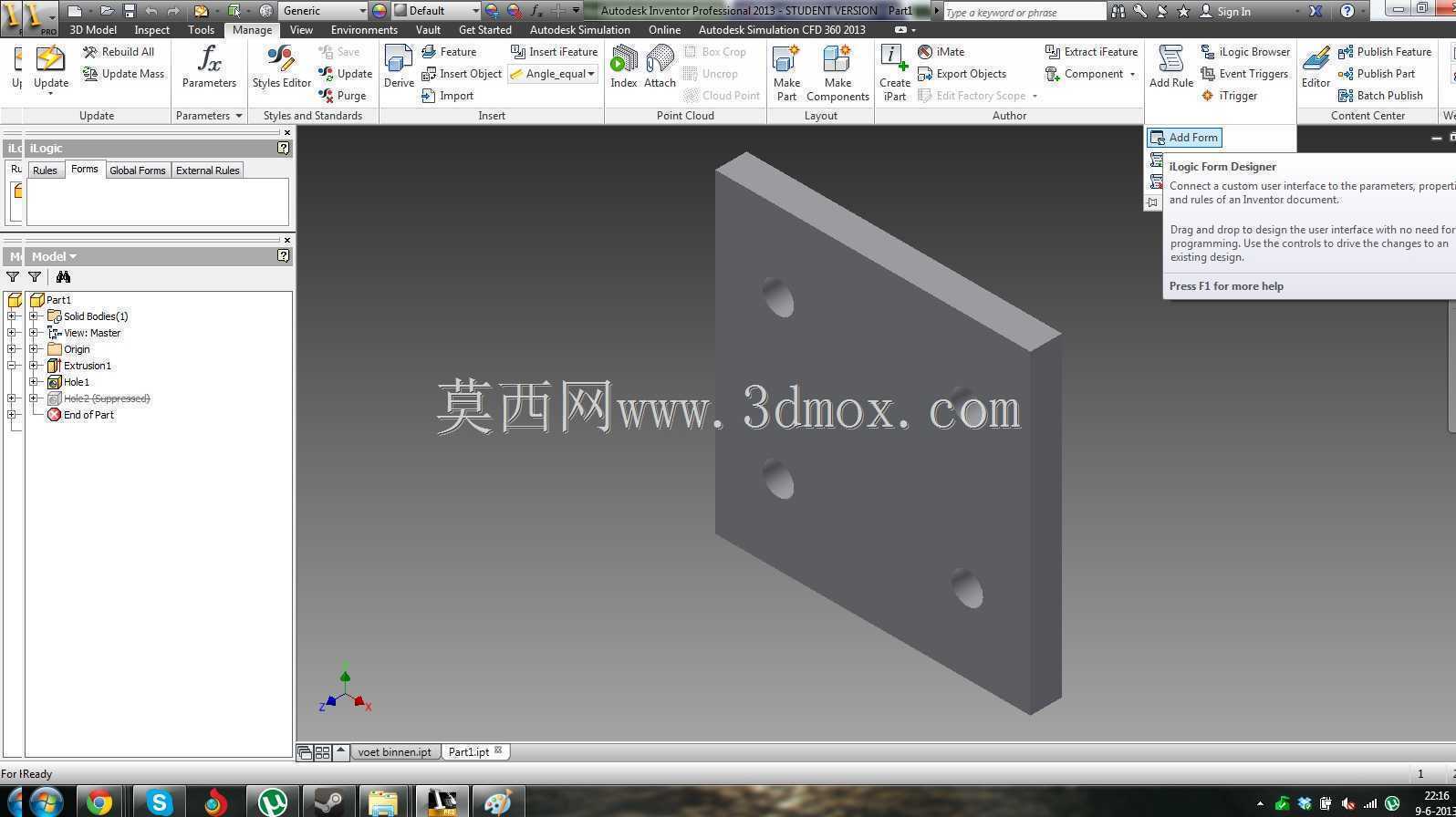

　　在非标自动化生产线的工位治具搭建、小型检测设备的内部组件固定场景中，这类带多组安装孔的板类零件是出现频率极高的基础构件，很多刚入行的结构工程师容易把这类零件当成简单的平板开孔处理，实际落地时往往会遇到安装干涉、孔位对位偏差、不同批次适配性差的问题。这类自适应结构的安装板，核心设计逻辑是放弃传统固定孔位的刚性定位思路，在板体上预留多组不同间距的安装孔位，同时在板的侧边预留微小的尺寸调整余量，当需要把传感器、小型气动元件、走线固定座这类零散部件集成在板面上时，不需要针对每一个元件单独重新加工基板，只需要匹配对应孔位完成锁紧即可，哪怕不同供应商提供的同功能元件安装孔距存在毫米级偏差，也能通过相邻孔位完成适配，大幅减少单件定制的加工成本。

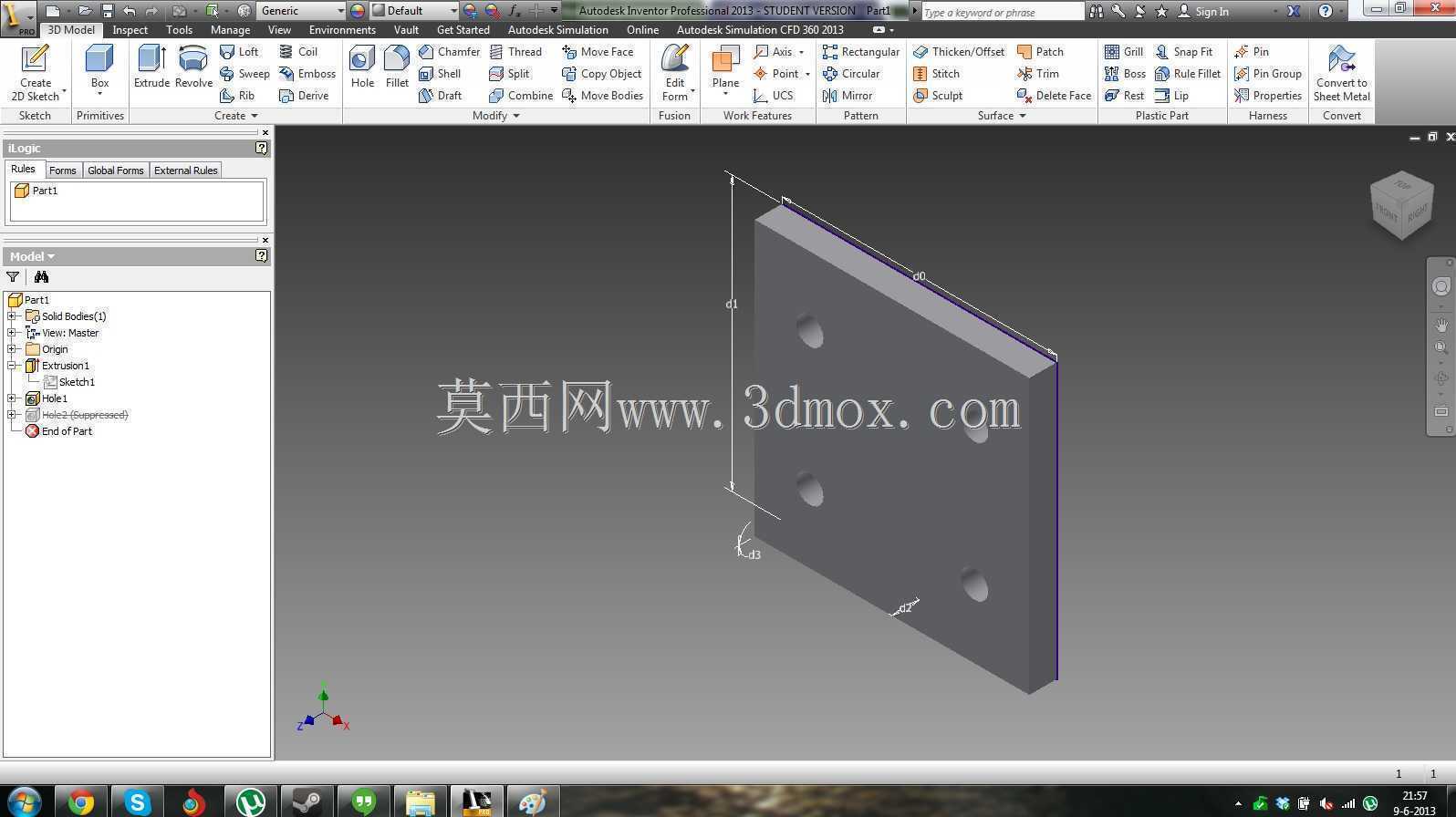

　　从实际使用场景来看，这类板件常作为设备中层级的连接载体，背面一般贴合设备型材框架的安装面，正面用来固定各类功能元件，设计时首先要确认的是安装边界尺寸：板体的整体厚度需要根据承载的元件总重量核算，常规承载0.5-2kg元件时，板厚选择3-5mm即可，若承载较重的阀组或小型动力部件，厚度需要提升至8mm以上避免长期受力变形。板体边缘的安装孔需要和所适配的铝型材槽宽匹配，常规4040型材对应的侧边安装孔中心距板边距离控制在10mm，刚好适配型材的槽口位置，不会出现锁附时螺丝偏斜滑牙的问题。板面上的孔位排布不是随意均匀开设，而是按照常用元件的安装孔距做矩阵排布，比如常见的M3、M4螺丝对应的孔距19mm、25mm、40mm这些通用尺寸，

　　在板面上按区域预留，同时在孔位周边做0.5mm的沉孔设计，让螺丝锁附后头部不突出板面，避免后续安装其他元件时出现平面度干涉。很多工程师在设计这类板件时容易忽略平面度要求，实际上如果板件用于安装对位置精度要求较高的光电传感器、视觉检测镜头，板面的平面度需要控制在0.1mm以内，否则元件锁紧后会出现角度偏斜，直接影响检测精度。另外这类自适应板件的设计初衷，是为了在设备调试阶段快速调整元件位置，不需要反复拆换整块基板，当设备方案定型后，也可以基于实际使用的孔位，优化去掉多余的孔位来降低零件重量，但在样机验证阶段，这种多预留孔位的设计能大幅缩短调试周期，不用每次调整元件位置就重新画图加工板件。从安装适配性来看，板体的边角做C1倒角处理，

　　既避免安装时划伤操作人员，也能在装入型材框架时起到导向作用，不会因为边角的毛刺卡滞在型材拼接缝隙里。板面上的所有安装孔都做去毛刺处理，孔壁的粗糙度控制在Ra6.3即可，不需要过高的加工精度，毕竟这类孔主要是用来穿螺丝做连接，没有配合精度要求，过高的精度要求反而会提升不必要的加工成本。在实际设备维护场景中，这类自适应板件也能降低售后维护的难度，当现场需要更换不同品牌的替代元件时，不需要重新测绘加工安装板，直接利用板上预留的对应孔位就能完成替换，减少设备停机等待配件的时间。很多人觉得这类板件结构简单不需要做结构校核，实际上如果板件是竖直安装在设备侧面，还要核算板件在长期受重力作用下的挠度变形，尤其是长度超过300mm的长条形安装板，需要在板的背面增加加强筋结构，或者提升板厚来避免长期使用后板件弯曲，导致上面固定的元件位置偏移。另外在孔位排布时，要注意不同孔径的孔位之间保留足够的壁厚，避免两个孔距离过近导致安装时螺丝锁紧后板体出现开裂，常规M3和M4的孔之间，中心距至少要保留8mm以上的距离，保证孔周边的结构强度。这类零件的设计看似简单，实则需要结合大量的实际装配经验，把现场可能遇到的适配问题、安装问题、维护问题都提前在结构设计阶段考虑进去，才能让一个基础的板类零件发挥出最高的使用效率，减少全生命周期内的加工、调试、维护成本。
