2020系列V型槽工业铝挤压型材结构

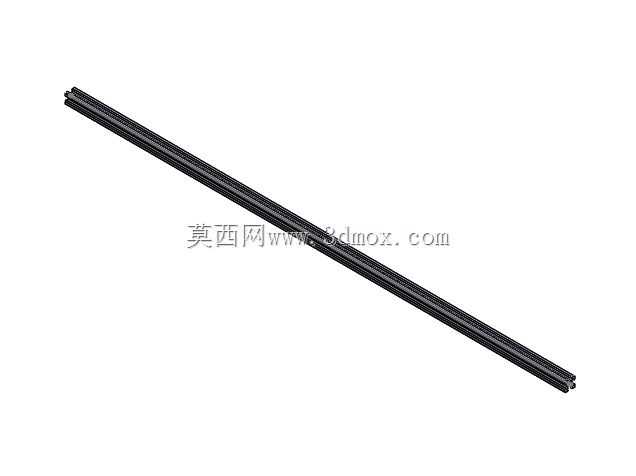

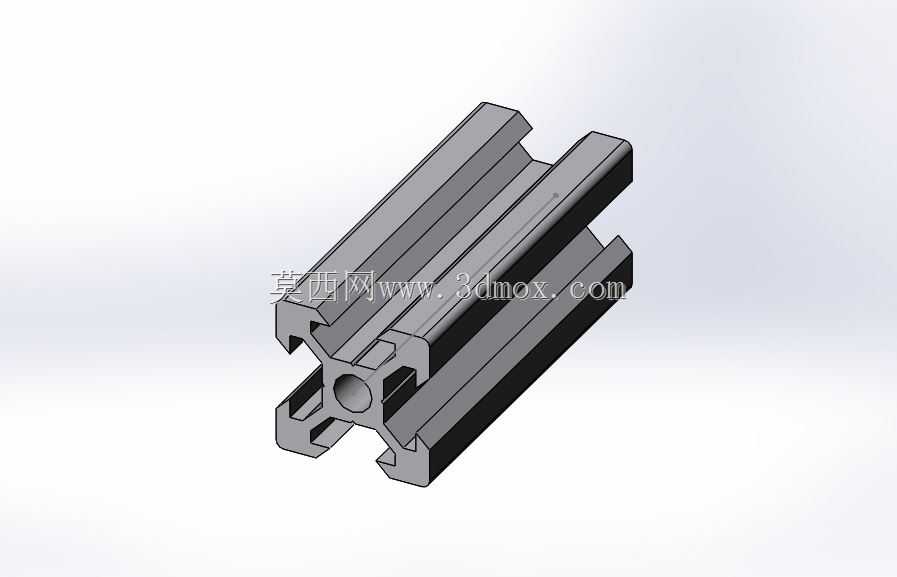

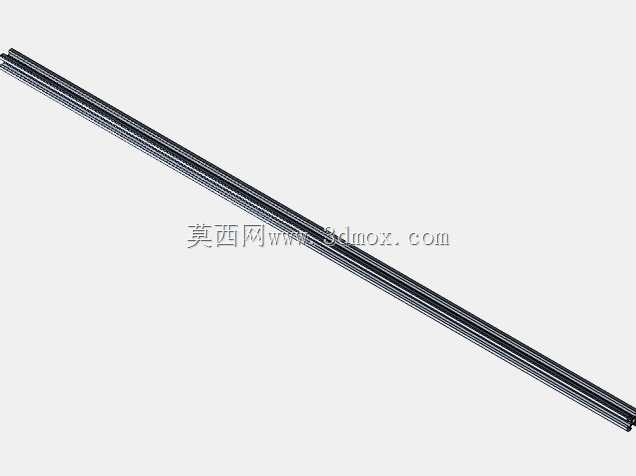

　　这款20规格V型槽挤压铝型材，是轻型工业框架搭建场景里的常用基础构件，日常在桌面级小型设备机架、检测工位工装架、轻型物料滑轨导向结构里应用频次极高。从截面结构来看，型材四个方向均预留标准V型导向槽，槽口尺寸适配通用T型螺栓、滑块螺母等配套紧固件，无需额外焊接或打孔加工，仅靠标准连接件就能完成多方向拼接，能大幅缩短框架类结构的装配周期，也方便后期根据产线调整需求做拆装改型。型材中心设计有贯通的圆形空腔，一方面能在保证整体结构刚性的前提下降低型材自重，减少耗材成本，另一方面也可以作为走线通道容纳设备的气路管线、控制线缆，让框架整体外观更整洁，避免管线外露带来的剐蹭、积尘问题。四个外角位置做了对称的安装槽位，既可以搭配端盖做端面封边处理，

　　也能嵌入密封条、有机玻璃板做设备的安全防护围挡，适配不同的防护等级需求。从安装边界来看，这款型材的截面外轮廓为20mm×20mm的正方形，单根型材的直线度公差控制在常规工业级标准范围内，拼接后框架的平面度偏差能满足小型自动化设备、检测工装的安装精度要求，不需要额外做二次校形处理。V型槽的槽道内壁经过挤压后做了平整处理，搭配对应的V型滚轮时可以作为轻型直线导向结构使用，在短行程的小型移栽机构、滑动工作台场景下，能替代部分重载导轨降低整体成本，同时运行噪音更低，维护也更简便。设计这类型材截面时，需要平衡壁厚与槽道强度的关系，壁厚过薄会导致螺栓锁紧时槽口变形，影响连接可靠性，壁厚过大则会增加型材重量与材料成本，

　　这款型材的壁厚取值刚好适配轻型框架的受力需求，在静态承载下，单根1米长度的型材跨接安装时，中部承载能力能满足小型传感器、轻型执行元件的安装要求，不会出现明显的挠度变形。在实际选型使用时，需要注意拼接处的端面切割精度，斜口会导致拼接后框架出现缝隙，影响整体刚性，搭配对应的角槽连接件、直角连接件时，要根据受力方向选择合适的连接方式，垂直受力场景优先选用内置角码配合端面顶丝的结构，侧向受力场景则可以搭配外置直角件增强连接强度。
