30×30规格十字槽工业铝型材截面结构

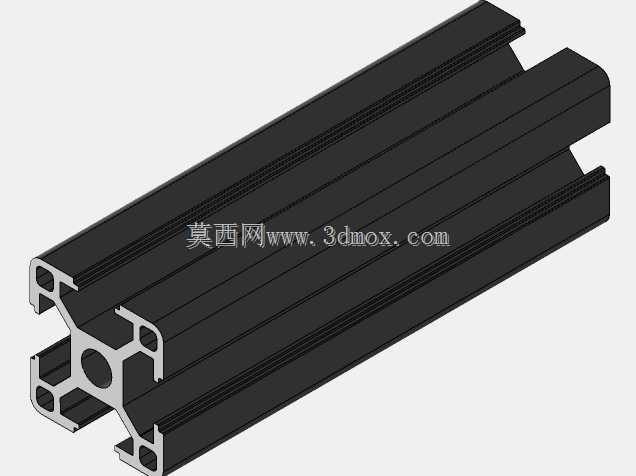

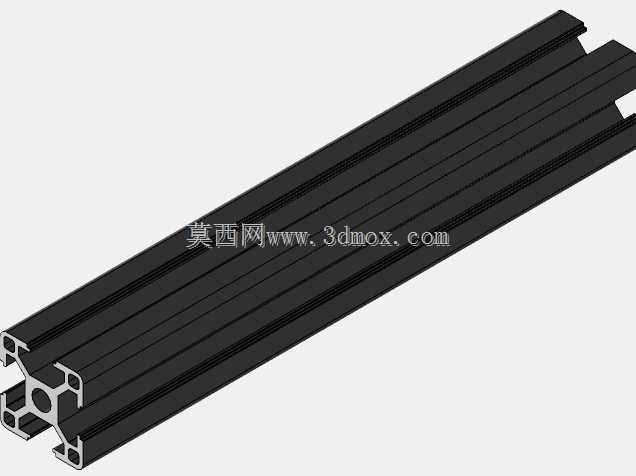

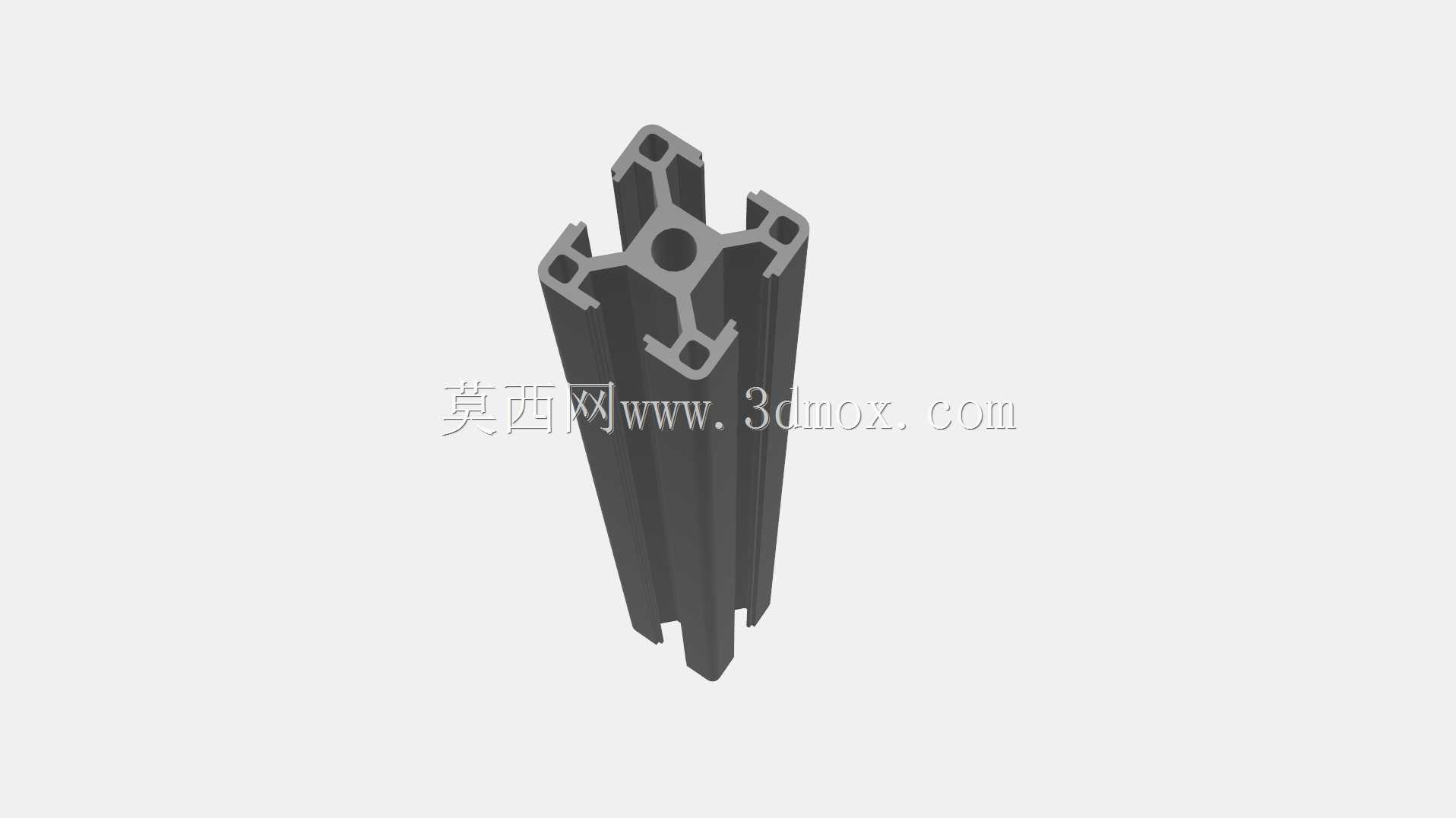

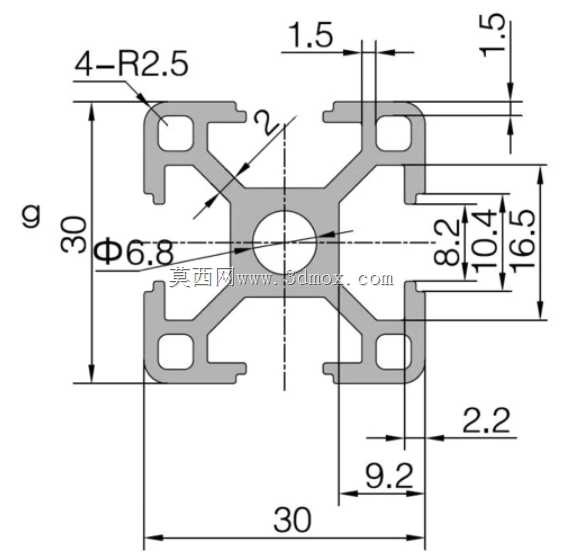

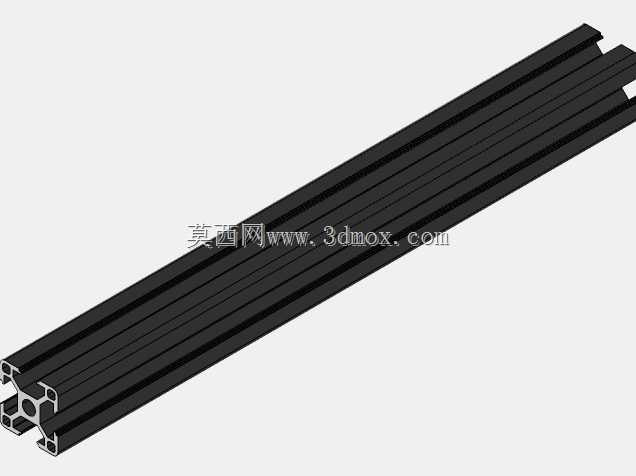

　　这款30×30规格的工业铝型材，是轻型自动化设备机架搭建场景中应用极广的基础结构件，日常在桌面型检测工装、小型输送线侧架、实验室设备支架、3D打印机框架这类对载荷要求适中、安装空间紧凑的场景里，基本都是优先选型的型材品类。从截面设计来看，整体外轮廓控制在30mm见方的边界内，四个角位做了R2.5的圆弧过渡，既避免挤压生产过程中尖角位置产生应力集中导致型材开裂，也能消除安装调试时尖锐边角划伤操作人员的安全隐患，同时圆弧过渡也让型材拼接后的外观更顺滑，没有生硬的棱角突兀感。型材四个侧边都设计了标准T型槽结构，槽口宽度2.2mm，槽腔深度9.2mm，这种槽型尺寸可以兼容通用的M6、M5规格T型螺栓、滑块螺母，

　　不需要额外在型材上攻丝或者打孔，就能快速完成相邻型材的直角拼接、附件安装，不管是组装防护栏、安装传感器支架还是固定走线槽，都能直接通过槽内紧固件完成固定，大幅缩短现场装配的周期。截面中心位置设计了直径6.8mm的中心通孔，这个结构一方面是减轻型材自身重量，降低挤压生产时的材料消耗，另一方面也可以作为穿线通道，让设备的气管、信号线从型材内部穿过，避免线缆外露被剐蹭破损，也能让整体机架外观更整洁。中心孔到侧边槽位的尺寸经过精准核算，槽位根部到中心的距离、槽壁厚度都经过受力校核，保证在常规静态载荷下槽壁不会发生变形，螺栓锁紧后不会出现滑牙、型材开裂的问题。型材的壁厚控制在1.5mm，这个厚度平衡了结构强度和材料成本，对于轻型机架来说，

　　单根型材1米长度的承重完全能满足日常使用需求，不会出现明显的挠度变形。四个角位的安装槽位内侧做了2mm的导向斜角，方便T型螺母快速滑入槽内，安装时不需要刻意对准螺母位置，顺着槽口就能推到指定锁紧位置，降低装配的对位难度。这类铝型材在实际选型时，除了关注截面尺寸，还要注意槽型的兼容性，这款型材的槽位尺寸和市面上主流的欧标3030铝型材配件完全通用，不需要定制特殊的紧固件，后期维护更换配件的成本很低。在做机架设计时，这款型材的安装边界非常清晰，外轮廓30mm的尺寸可以精准预留安装空间，相邻型材拼接时不需要额外计算偏移量，直接按照30mm的模数进行排布就能完成整体框架的布局，对于模块化设计的设备来说，

　　这种标准模数的型材能大幅减少设计阶段的尺寸核算工作量，也方便后期设备的改造升级，只需要在原有框架上通过槽位加装新的结构件就能完成功能扩展，不需要对原有框架进行切割焊接，不会破坏型材表面的氧化层，也不会产生焊接变形的问题。
