LM2596-AD可调降压直流电压调节模块

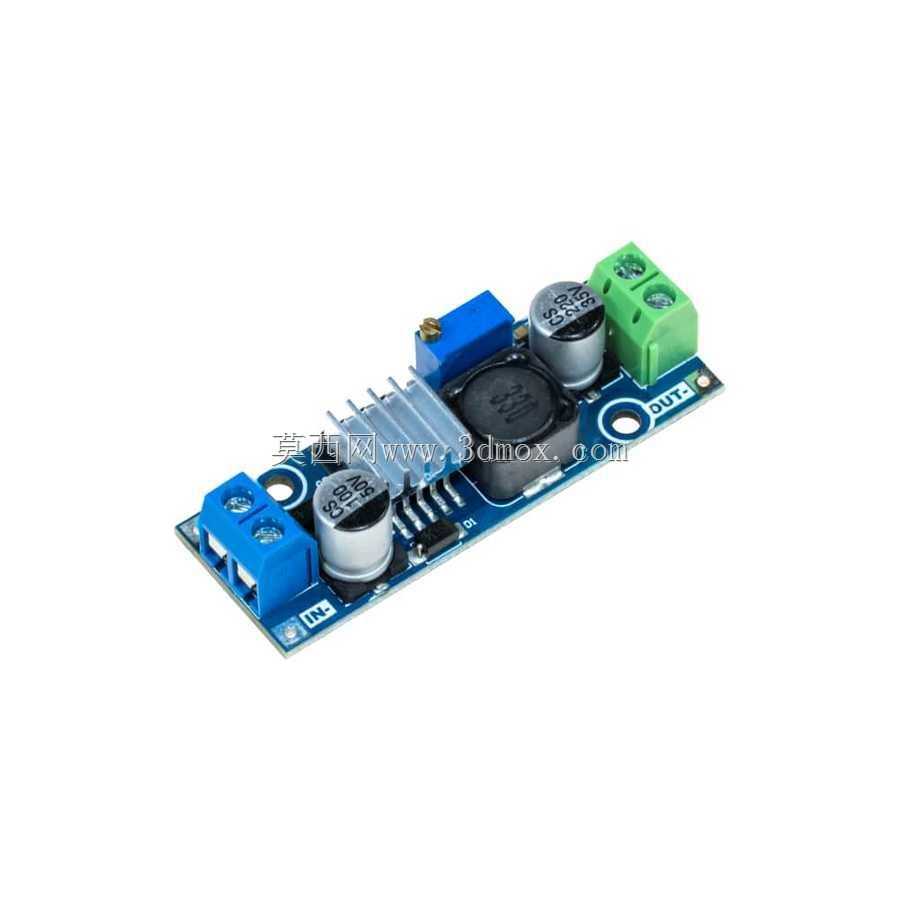

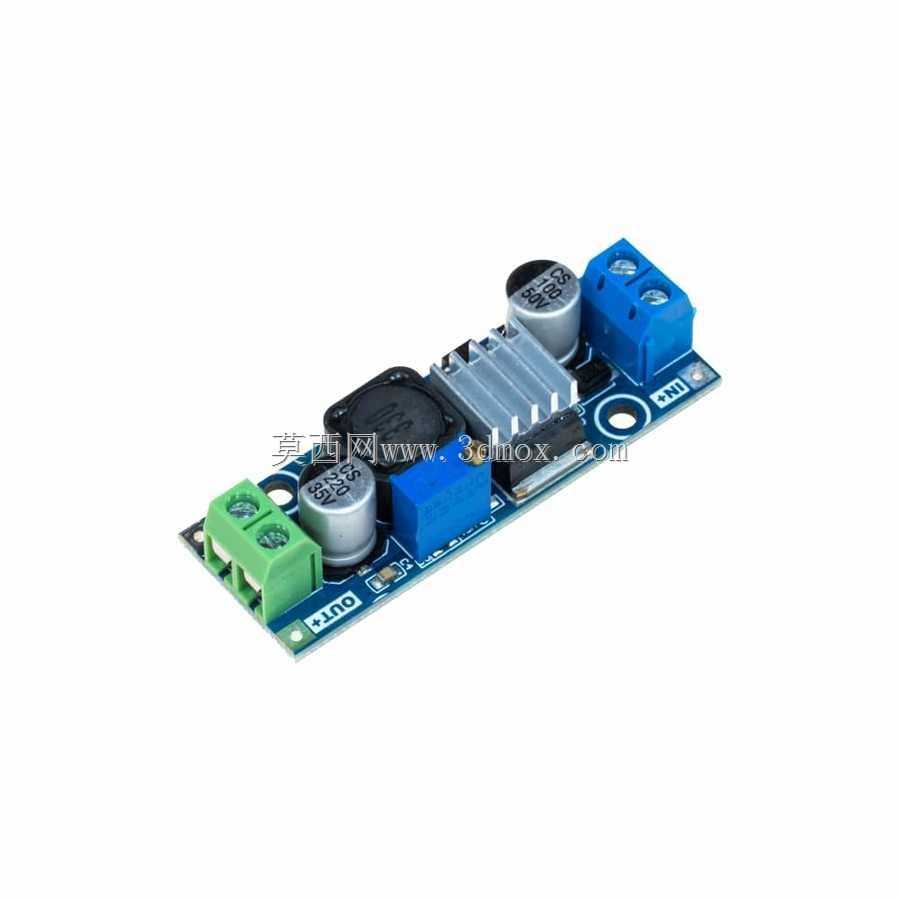

　　在嵌入式设备开发、小型机电系统改装、实验室电路搭建场景中，这类可调降压稳压模块是极为常用的配电部件，常被集成在小型控制柜、设备供电支路、DIY机电装置内部，为不同额定电压的传感部件、控制板卡、驱动单元提供稳定的直流供电，避免前端输入电压波动或电压不匹配造成的器件损坏。这款基于LM2596-AD方案的降压稳压器，支持4-35V宽范围直流电压输入，可通过板载的多圈可调电位器实现1.25-30V区间的连续输出电压调节，最大持续输出电流可达3A，能够覆盖绝大多数小功率机电部件、控制板卡的供电需求，相比线性稳压方案转换效率更高，发热控制表现更优，适合长时间连续工作的工况。从结构设计来看，模块采用标准FR-4玻纤电路板作为载体，

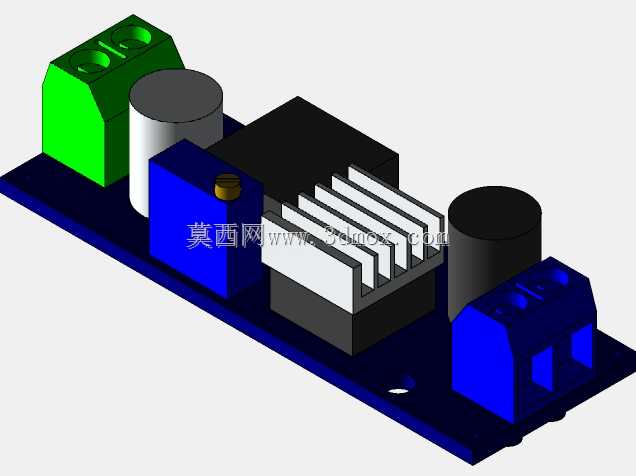

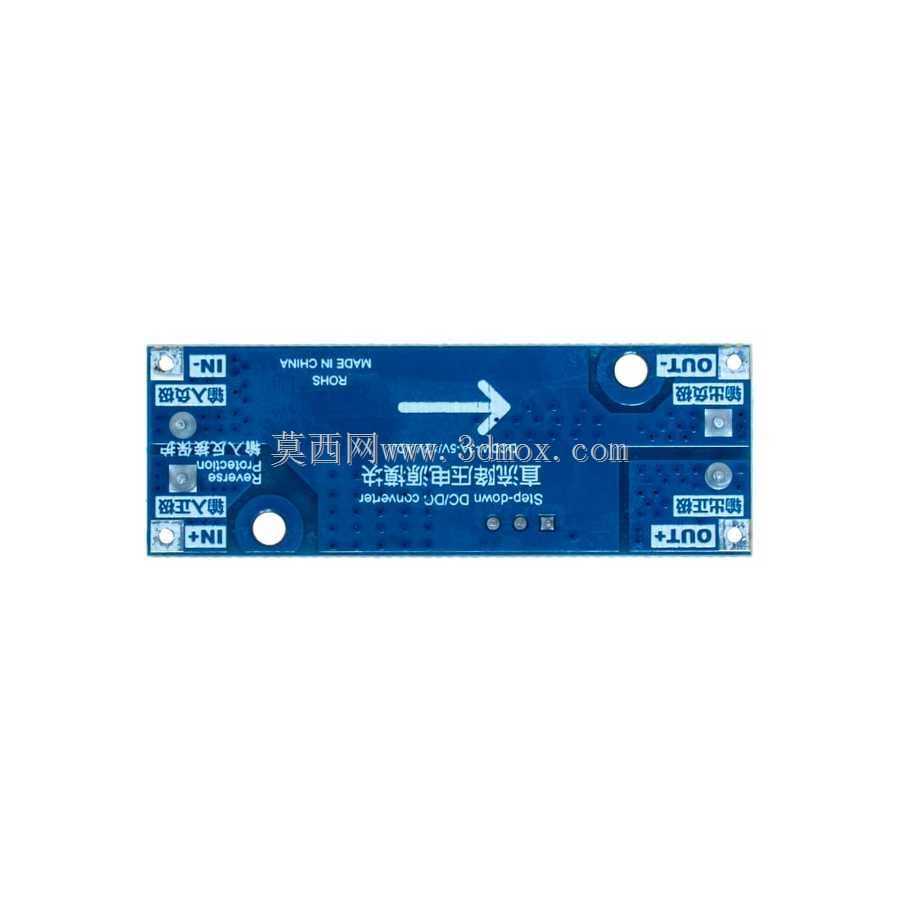

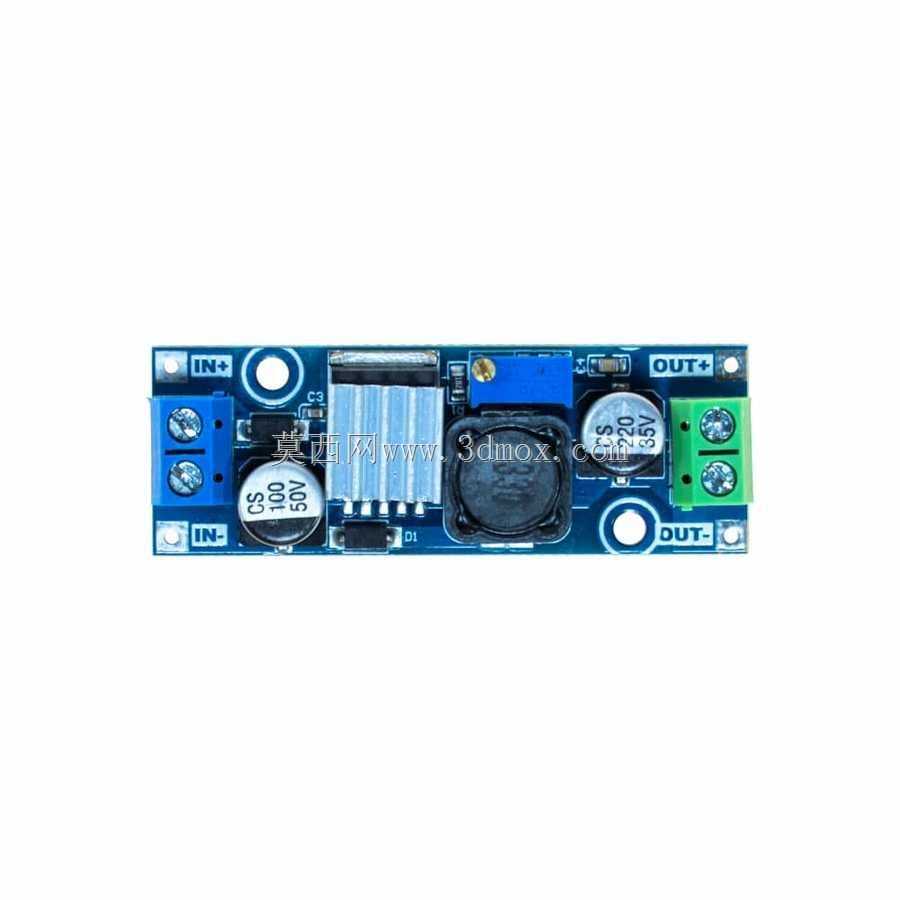

　　输入输出端均采用绿色接线端子，无需焊接即可完成导线压接，方便现场调试与快速拆装；板载大功率储能电感、高低压滤波电解电容，输入端预留反接保护的布局空间，输出侧配置稳压电容降低纹波，可调电位器布置在板边位置，无需拆解设备外壳即可通过螺丝刀完成输出电压校准。模块整体为长条形扁平化布局，板上预留两个直径3.2mm的固定安装孔，孔位间距适配常见的电气安装导轨、塑料支柱固定间距，安装时可通过M3螺丝或尼龙支柱将模块固定在电控箱内的绝缘安装板上，模块整体高度不超过15mm，对安装空间的竖向尺寸要求极低，适合在紧凑的电控仓内布置。建模过程中完整还原了板上所有元器件的外形轮廓与安装位置，包括散热片的齿形结构、接线端子的压线螺丝位置、

　　电容的极性标识区域、电位器的调节槽结构，所有部件的装配间隙均按照实际量产模块的尺寸公差还原，可直接用于设备电控部分的布局干涉检查、配电系统的装配模拟，也可作为教学演示模型用于电源类电路的结构展示。在实际选型使用时，需要注意模块的散热边界，当输出电流超过2A或输入输出压差超过15V时，需为芯片加装额外散热片，建模时也预留了散热片的安装空间尺寸，方便设计人员在做整机热仿真时匹配对应的散热结构参数，避免实际装机后出现过热保护的问题。
