撬装式工业制氢集成装置结构设计

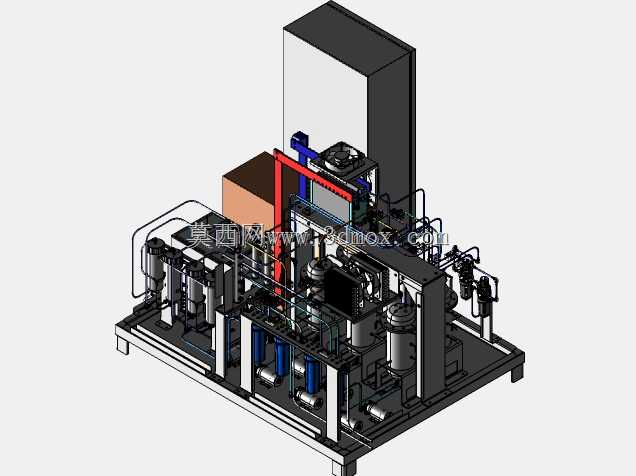

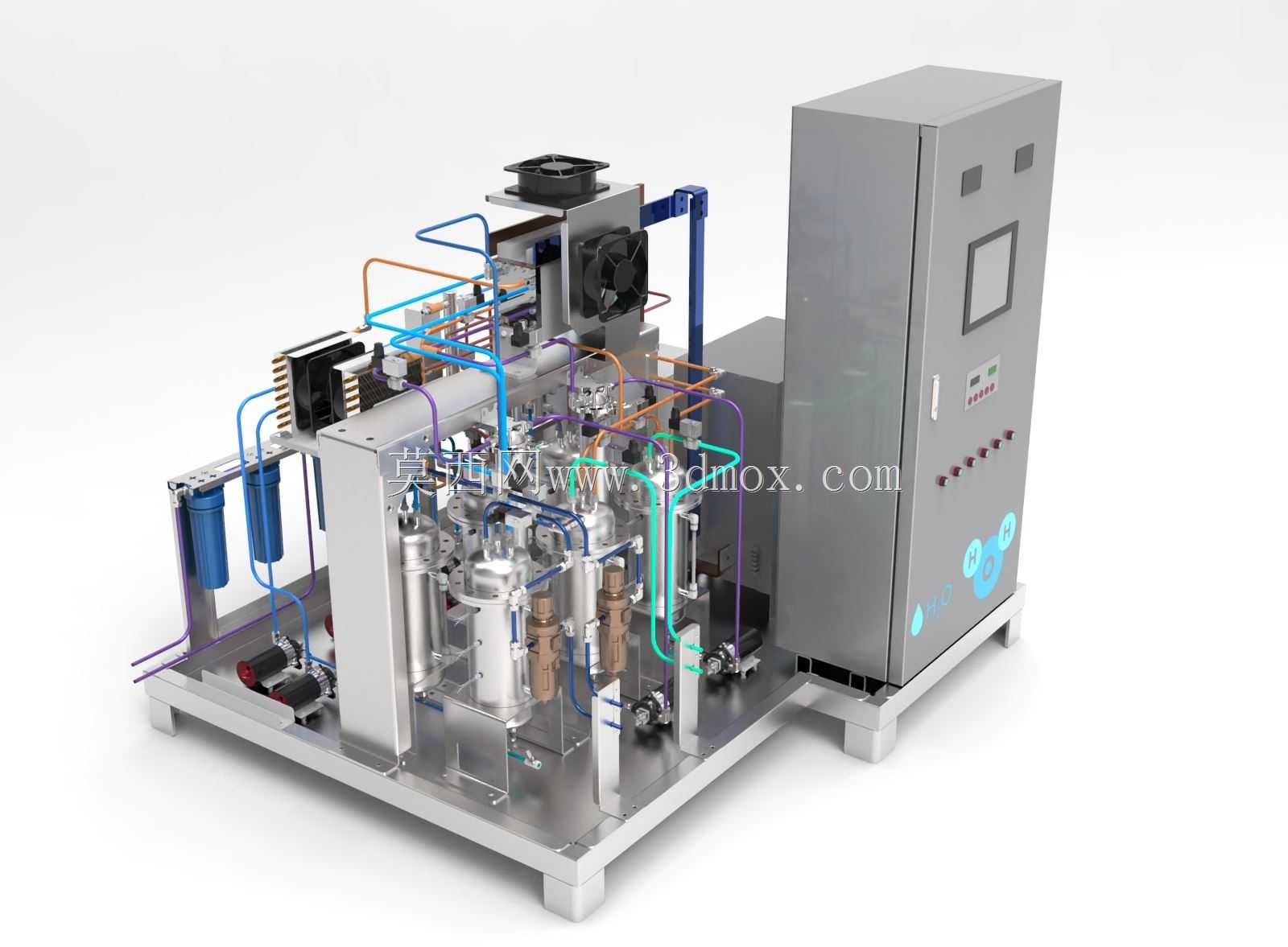

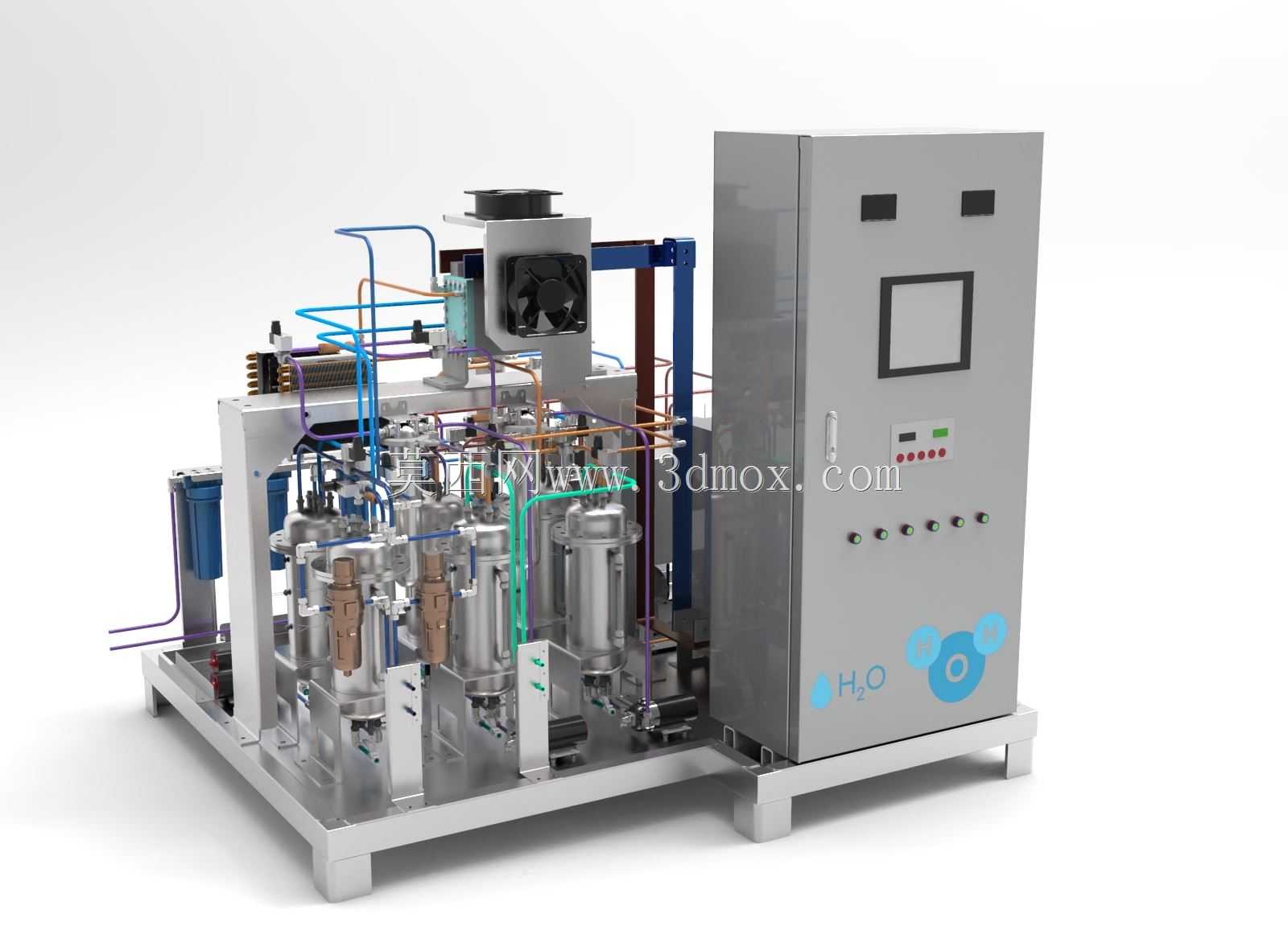

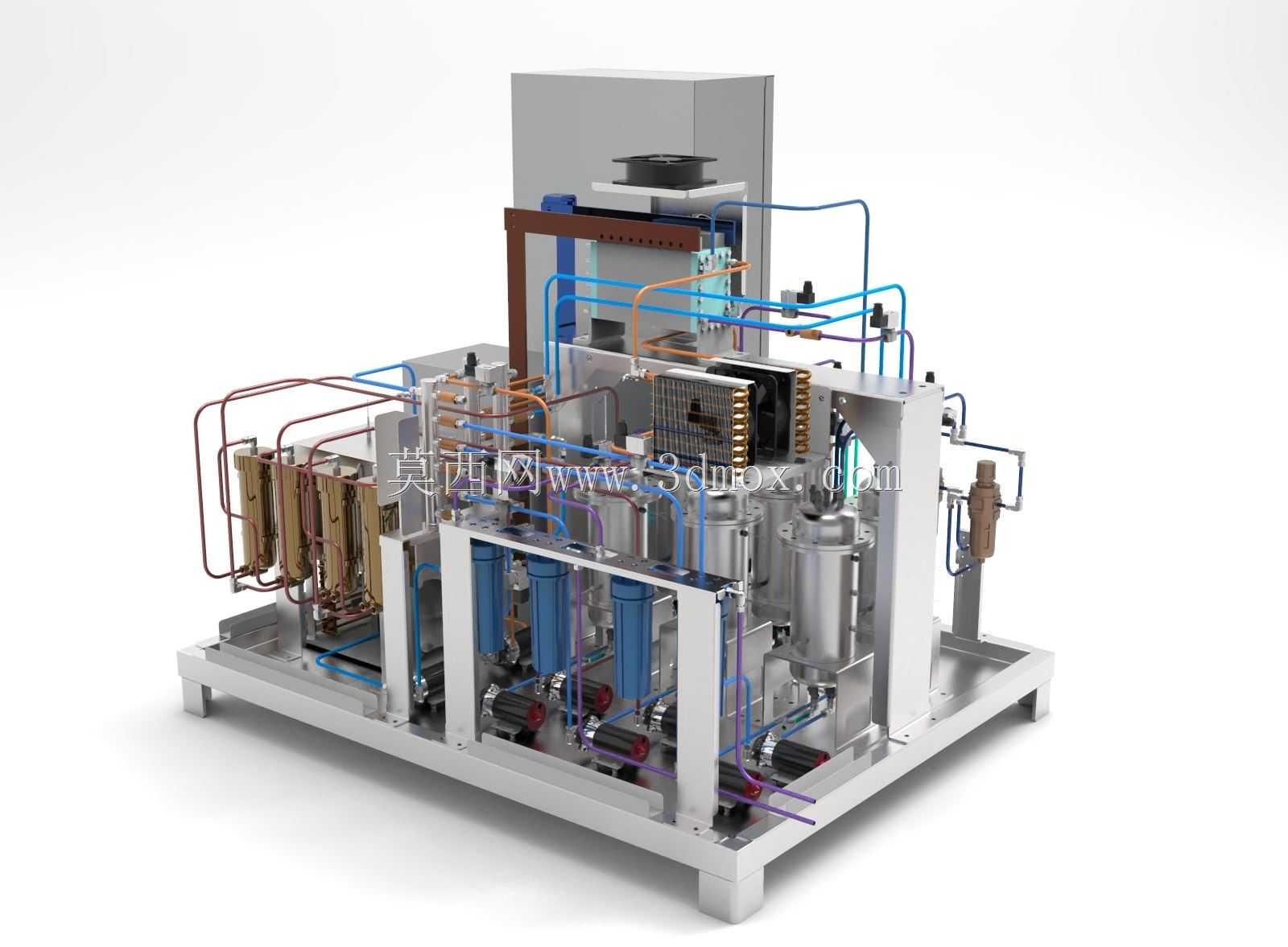

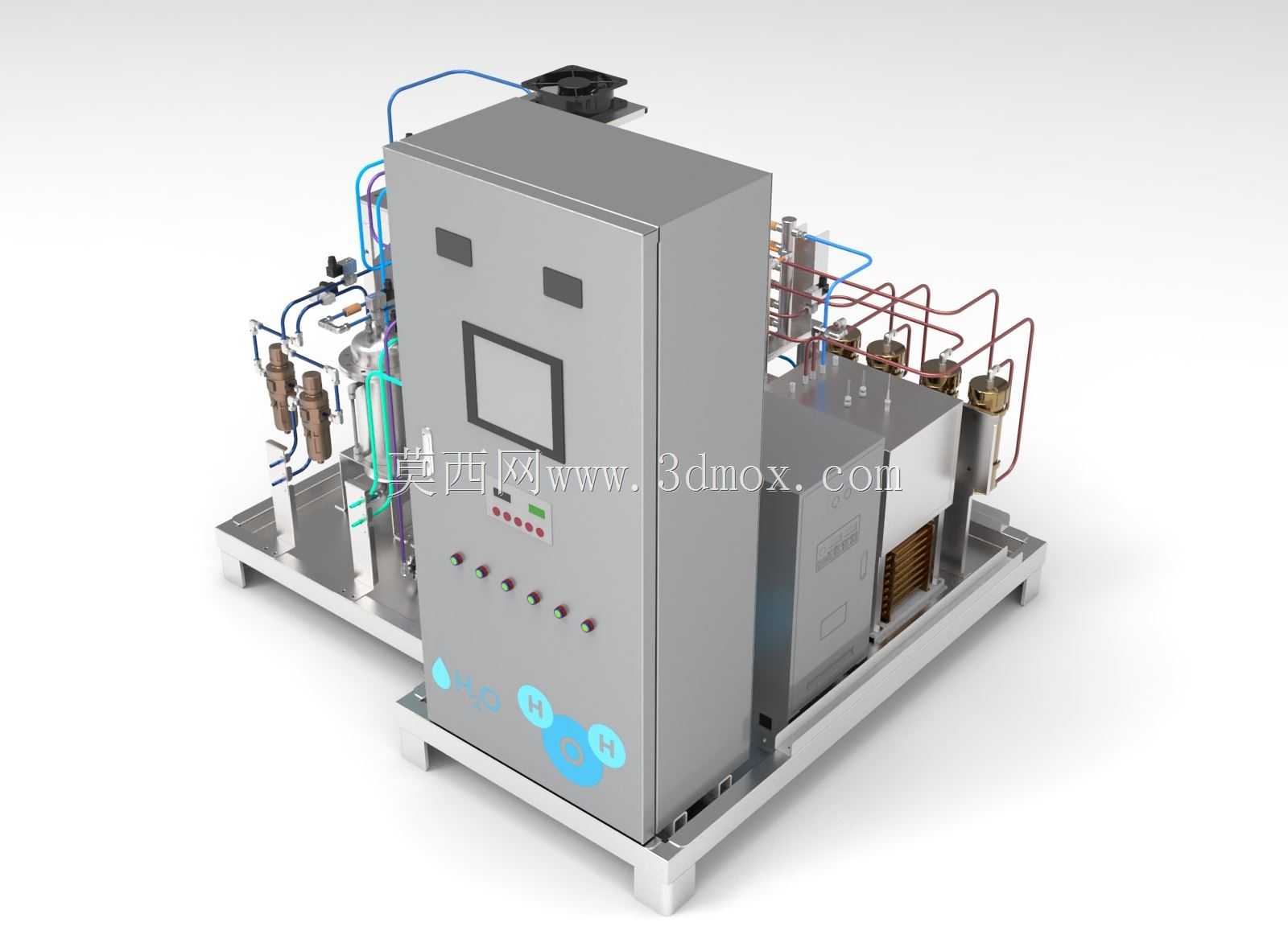

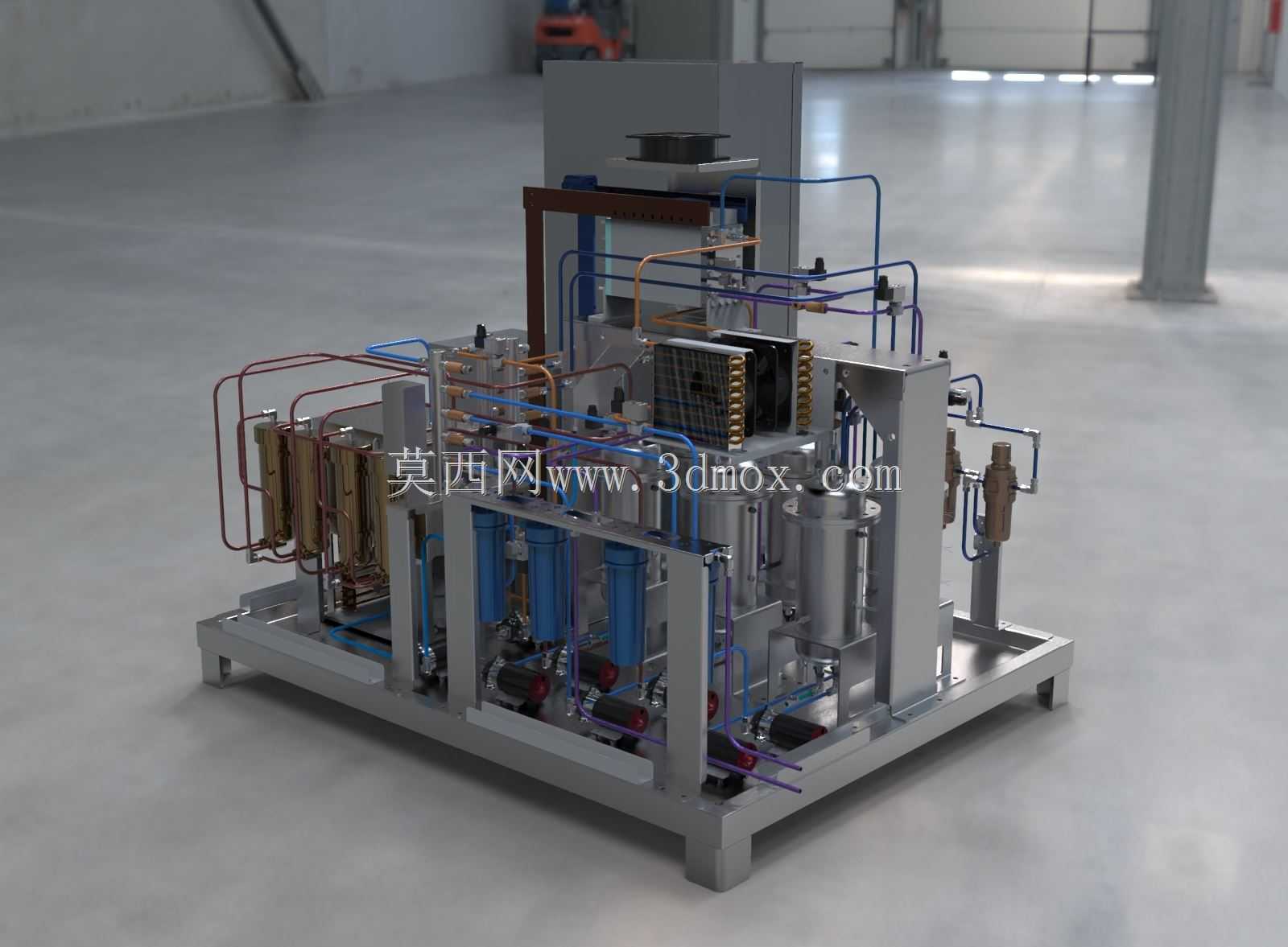

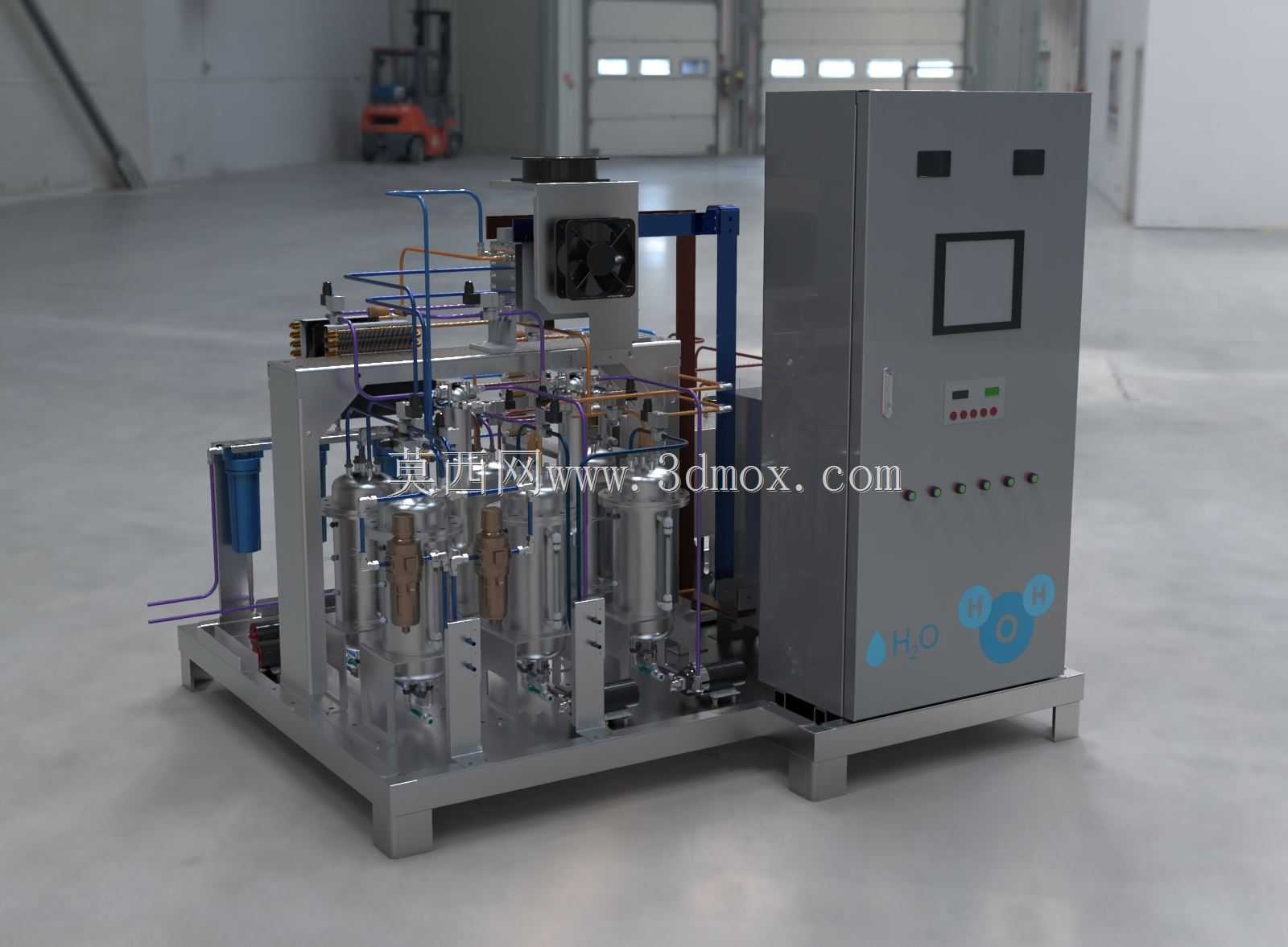

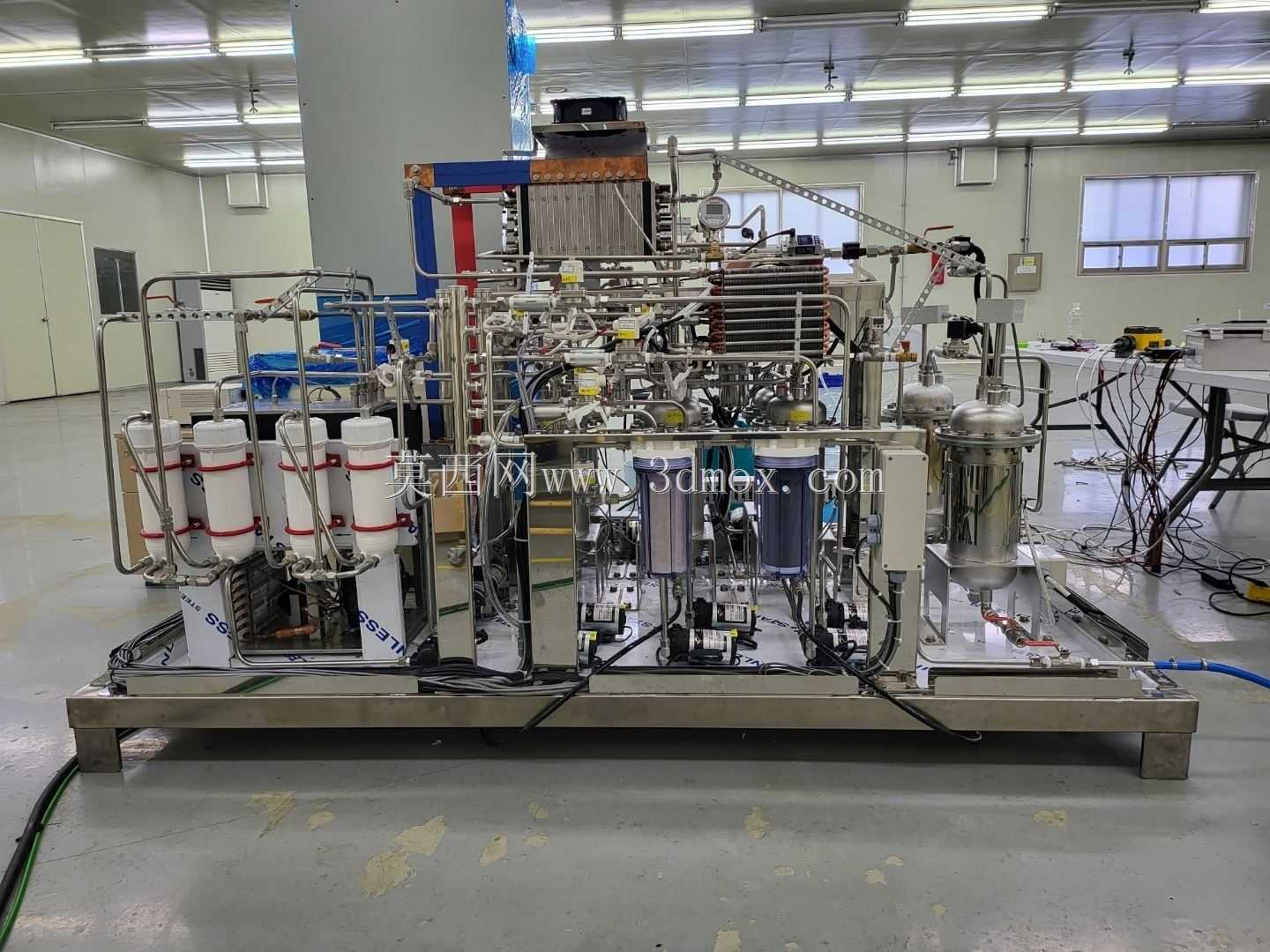

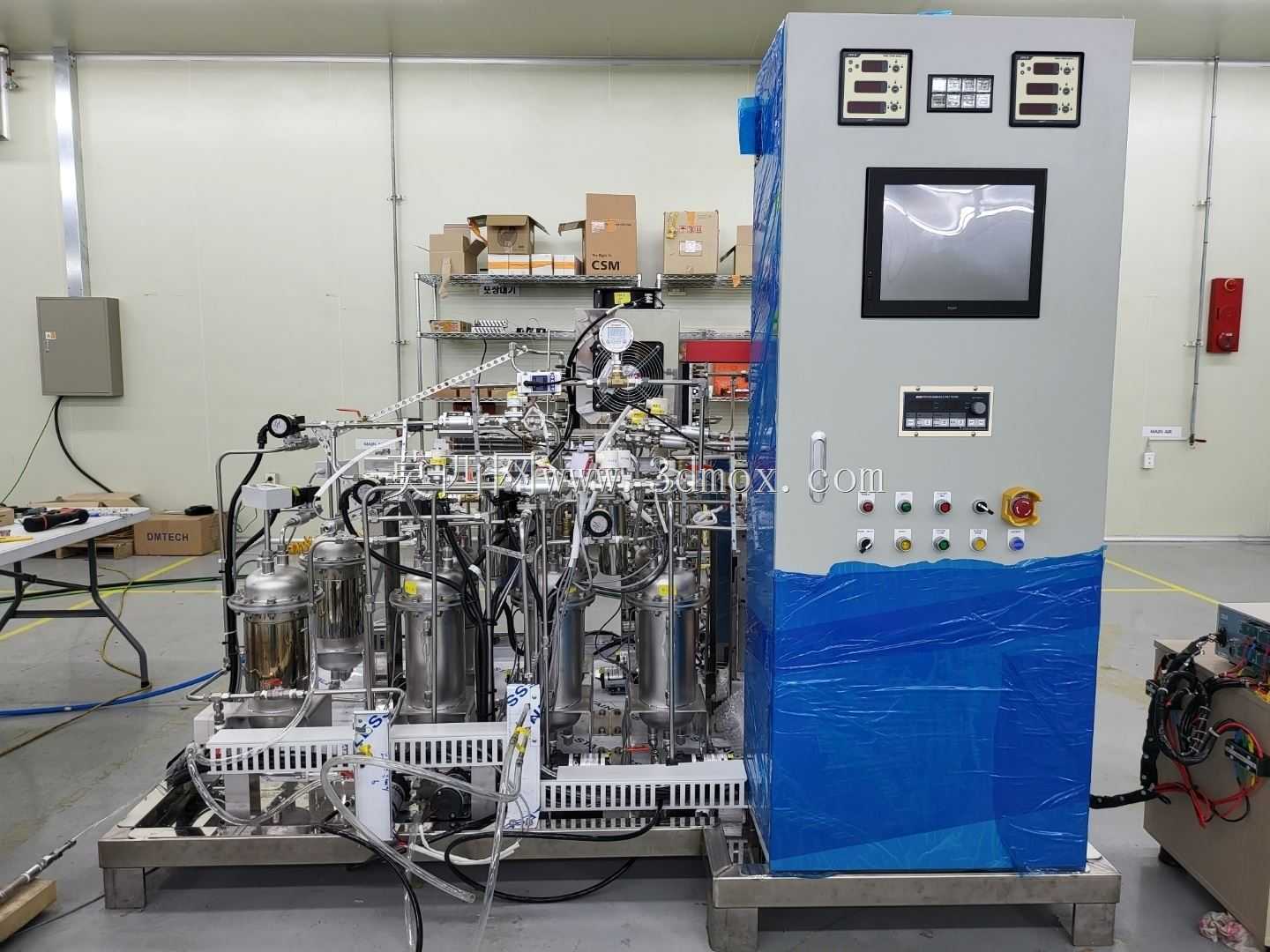

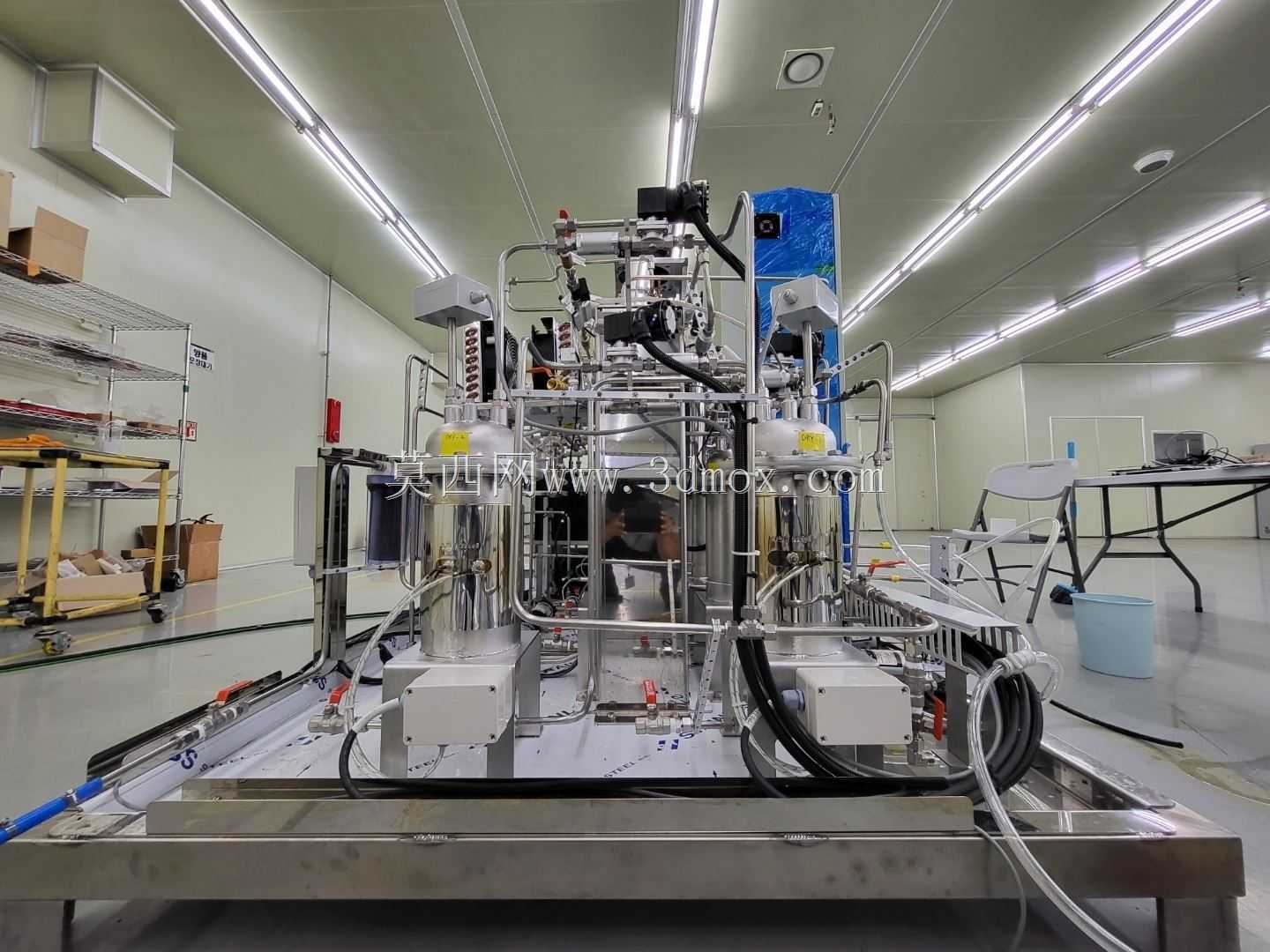

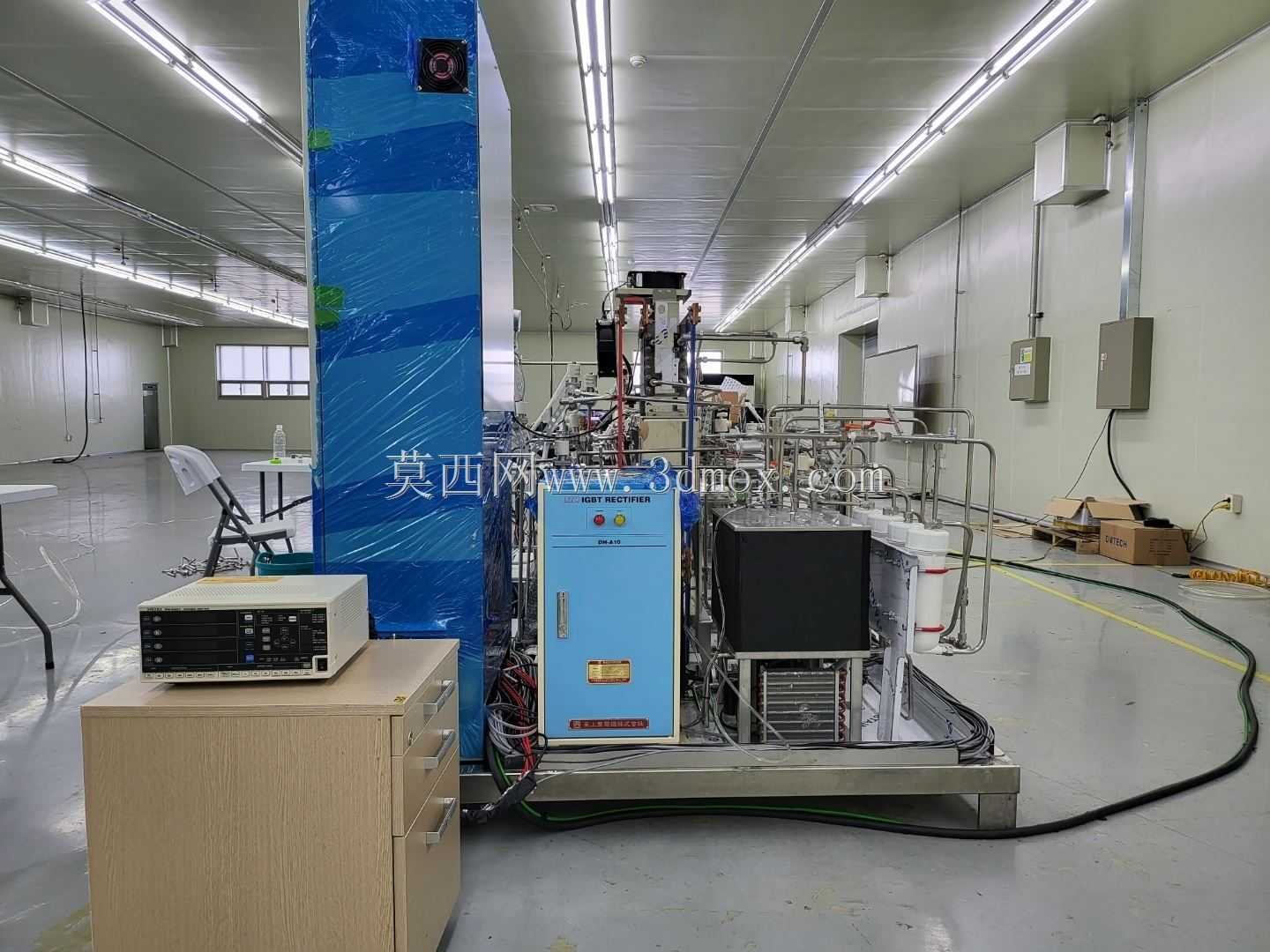

　　这套集成式制氢装置采用撬装一体化设计思路，所有功能单元全部集成在统一的焊接型钢底架上，底架预留标准叉车孔与吊装吊点，可直接整体转运至加氢站、分布式能源站点、工业用氢产线现场完成就位，无需现场进行大规模管道预制与设备拼接，大幅缩短现场安装调试周期。从结构布局来看，装置将原料预处理单元、提纯反应单元、缓冲存储单元、电控柜模块沿底架长度方向依次排布，高尺寸的电控柜体布置在底架后侧边角位置，既避免遮挡前端操作维护通道，也能利用边角空间压缩整体占地尺寸，整体安装边界控制在常规工业设备运输的尺寸限值内，满足公路货运的外廓尺寸要求，无需拆分即可完成长途转运。管道系统采用分层排布逻辑，不同介质的工艺管道沿支架分层敷设，红色管路为高温工艺介质通道，

　　蓝色管路为冷却介质通道，银色管路为成品氢气输送通道，管路走向全部沿机架型材边缘布置，通过标准管夹固定在型材预设的安装槽内，既避免管路交叉干涉，也预留了足够的扳手操作空间，方便后期维护时拆卸法兰与阀门。设计过程中充分考虑了设备的运维需求，所有过滤器、阀门、仪表的操作面全部朝向外侧维护通道，操作人员站在撬体周边即可完成常规巡检、滤芯更换、阀门操作等工作，无需钻入设备内部。机架底部设置可调式支撑脚杯，就位后可通过调节脚杯高度调整设备水平度，抵消安装地面的平整度误差，避免设备运行时因水平度偏差产生附加振动。装置顶部预留排风散热模块安装位，对应下方反应单元的散热需求，可将设备运行产生的热量及时排出，避免柜体内温度过高影响电控元件稳定性。

　　整套模型完整还原了设备的所有结构细节，包括每一段管道的走向、法兰的连接位置、罐体的支撑结构、电控柜的安装方式，可直接用于设备的布局校验、安装指导、运维培训等场景，也可作为同类型撬装气体处理设备的结构设计参考模板，帮助设计人员快速梳理撬装设备的布局逻辑与管道排布规范，规避常见的管路干涉、维护空间不足等设计问题。
