石化行业立式带爬梯膨胀鼓结构设计

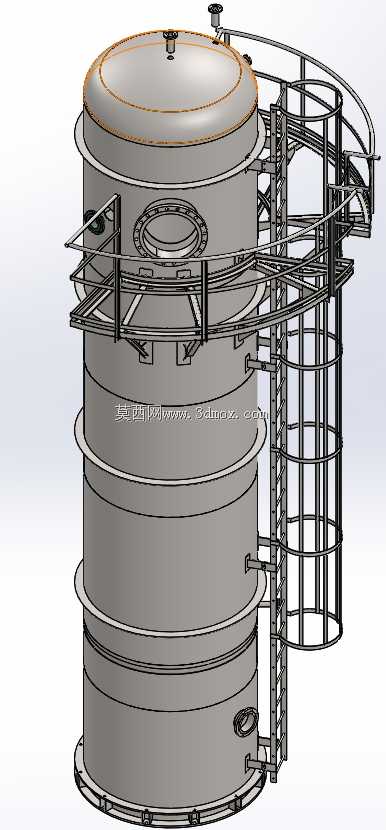

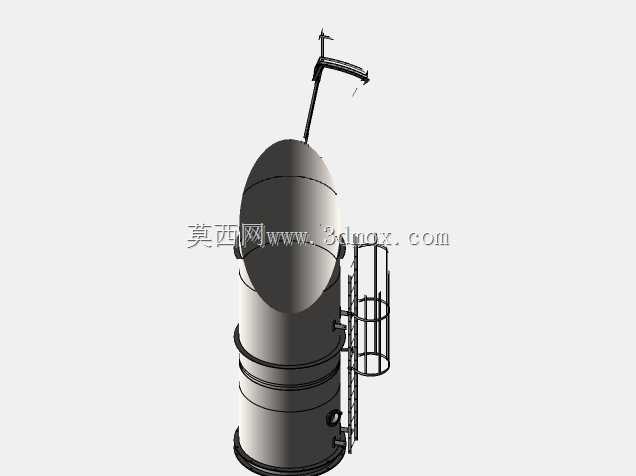

　　该立式膨胀鼓主要应用于石油炼化、煤化工等连续化生产装置的工艺管系配套环节，核心作用是吸收工艺介质在温度交变、压力波动工况下产生的容积变化与位移量，避免相连管道、静设备接口因热胀冷缩或压力冲击产生应力集中，降低焊缝开裂、法兰泄漏的故障概率，是保障长周期连续生产的重要静设备配套单元。从结构设计逻辑来看，整体采用立式圆筒形承压壳体布局，筒体分段卷制组焊，各段筒节间采用等强对接焊缝连接，顶部配置标准椭圆封头，封头中心预留排气与安全附件安装接口，封头边缘设置环形操作平台，配套笼式直爬梯连通各层操作工位，爬梯与平台均采用型钢焊接框架搭配防滑踏步、防护栏杆，满足现场巡检、附件检修的操作空间需求。筒体侧壁分层设置人孔、工艺接管、仪表接口，

　　各接口位置结合现场操作高度、管线排布走向做了错位优化，避免相邻管线安装时出现干涉，人孔采用标准回转盖结构，开启操作无需额外吊装辅助，降低日常检修的作业难度。底部采用裙式支座结构，支座与基础预埋板的连接孔位做了标准化排布，适配多数石化装置常规混凝土基础的预留尺寸，安装时可直接通过地脚螺栓固定，无需额外制作过渡连接构件。设计过程中充分考虑了现场安装边界限制，设备整体外径控制在常规道路运输限宽范围内，爬梯、平台等外伸构件与筒体外壁的最大距离满足装置区设备间距的防火、检修通道要求，无需现场额外切割调整即可完成就位。筒体壁厚结合常用设计压力、介质腐蚀裕量做了冗余预留，各层平台的承载能力满足单人携带检修工具作业的载荷要求，爬梯踏步间距、

　　栏杆高度均符合石化行业静设备操作平台的安全规范，所有外露钢结构件均预留了防腐涂装的施工余量，建模时对焊缝、圆角等细节做了简化处理，既保留结构装配关系的准确性，也方便后续导入工程软件做应力校核、管线碰撞检查时减少不必要的运算量。
