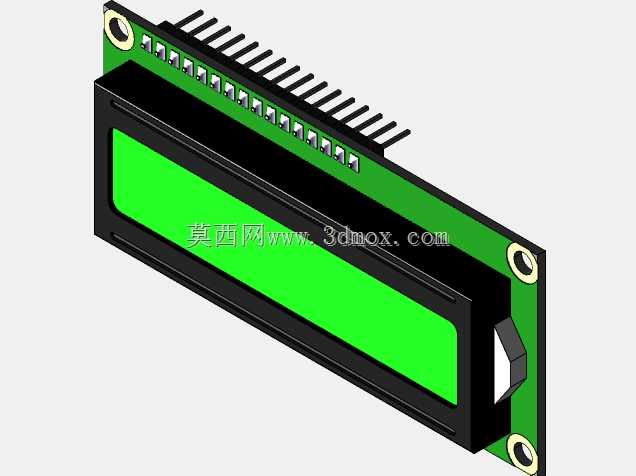

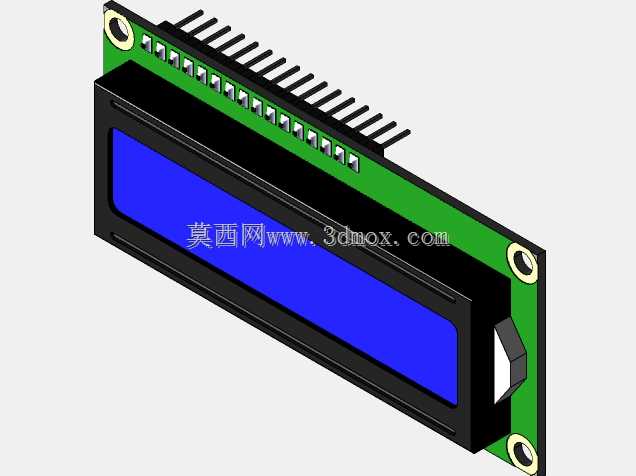

双屏款LCD16x2字符液晶显示模块结构

　　在工业控制终端、小型嵌入式设备、教学实验平台以及简易人机交互面板的开发场景中，字符型液晶显示模块始终是成本与实用性平衡度极高的选型方向，本次涉及的双屏款LCD16x2结构，正是针对多场景安装适配需求完成的结构设计。不同于常规单背光版本的LCD16x2模块，该结构预留了两种屏幕规格的安装适配空间，可兼容不同背光颜色、不同视窗尺寸的同规格液晶玻璃，在结构设计阶段就考虑到了供应链替代、不同项目显示效果需求的适配问题，无需重新设计PCB与安装固定结构即可完成屏幕规格切换。从实际功能层面看，该模块核心承担16列2行字符的显示输出任务，可直接显示ASCII字符、自定义字符段，无需复杂的图形化驱动逻辑，对主控芯片的资源占用极低，

　　非常适合用于设备状态参数显示、操作菜单提示、传感器数值实时反馈等不需要复杂图形界面的场景。设计过程中，首先确定了模块的整体安装边界，板载排针采用标准2.54mm间距直插设计，兼容市面上绝大多数通用开发板、工控板的扩展接口，模块两侧预留的金属安装孔位匹配M3螺丝固定规格，安装孔中心距符合行业通用的LCD16x2安装尺寸标准，可直接替换现有设备上的同规格模块，无需修改设备面板的开孔尺寸。结构上，液晶玻璃与PCB板之间采用卡扣加定位柱的固定方式，避免了粘接固定带来的后期维护拆卸困难问题，背光部分的结构预留了两种导光板的安装位，可分别适配常规蓝底白字、黄底黑字两种常用屏幕的导光与遮光结构，金属屏蔽罩的结构设计覆盖了PCB板上的驱动芯片区域，

　　可降低工业现场电磁干扰对显示稳定性的影响。在安装边界设计上，模块整体厚度控制在常规嵌入式面板安装的兼容范围内，背部排针突出高度适配常见的板对板连接间距，屏幕视窗区域的凸台结构可直接嵌入面板预留的显示开孔中，配合周边的遮光泡棉即可实现良好的防尘与遮光效果，避免外部光线从屏幕与面板缝隙进入影响显示对比度。对于结构设计从业者而言，该模型完整还原了模块各部件的装配关系，可直接用于设备面板的开孔校核、安装干涉检查，也可作为人机交互部件选型时的结构参考，帮助设计人员在整机设计阶段提前确认显示模块的安装空间、接线空间预留是否合理，避免后期打样后出现部件干涉、安装孔位不匹配的问题。
