气体分析测试用便携电子控制箱体

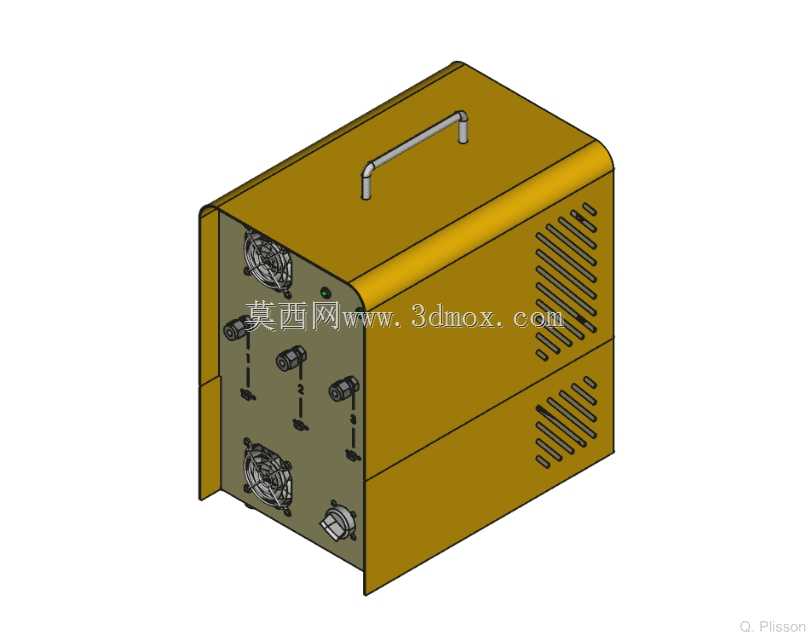

　　这款电子箱体的三维结构设计，核心面向实验室及工业现场的气体分析系统测试场景，作为整套测试装置的承载与控制核心，可直接集成气路控制、数据通讯、电气驱动三类核心功能模块，适配现场临时搭建测试平台、实验室原理验证、小型便携检测设备集成等多种使用场景。箱体整体外形尺寸严格控制在300mm×200mm×340mm，安装边界预留了底部固定孔位与侧面走线空间，既可以单独放置在工作台面使用，也可以通过标准安装件固定在测试机架上，适配不同的现场安装需求。

　　从功能布局来看，箱体侧面板预留了3个世伟洛克标准气动输入接口安装位，可直接对接不锈钢卡套气管，满足多路样气输入、校准气接入的气路连接需求；同时预留3个数字通讯输出接口位，支持将检测数据实时传输至上位机或数据采集系统，满足测试过程的数据记录与传输要求。面板上还设置了2位旋转开关的安装位，可直接控制气路阀门或电磁通断，实现气路切换、设备启停的本地操作，无需额外外接控制盒。

　　结构设计上，箱体采用钣金弯折拼接的成型思路，顶部加装U型提手，方便单人搬运转移，适配现场测试的移动需求；箱体侧面设计了多组阵列式通风散热槽，内部可安装2台轴流散热风扇，为内部集成的电路板、气路控制元件提供稳定的散热风道，避免长时间运行时内部积热影响元件稳定性。面板上的接口位置按照操作频率排布，常用的气路接口、开关控件布置在操作人员易触碰的区域，通讯接口、电源接口布置在侧下方，减少操作时的线缆干扰。

　　细节设计上，箱体内部预留了PCB安装柱、元件固定位，可直接适配标准尺寸的控制电路板、继电器模块、气路阀岛的安装，无需额外加工转接件；箱体接缝处采用折边咬合设计，兼顾结构强度与电磁屏蔽效果，可减少外部电磁干扰对内部检测电路的影响，适配工业现场复杂的电磁环境。整体结构在满足功能集成的前提下，尽可能压缩了外形体积，兼顾便携性与功能扩展性，既可以作为气体分析测试装置的原型箱体使用，也可经过 minor 调整后作为小型工业检测设备的量产外壳结构参考。
