无框架测地线穹顶结构设计方案

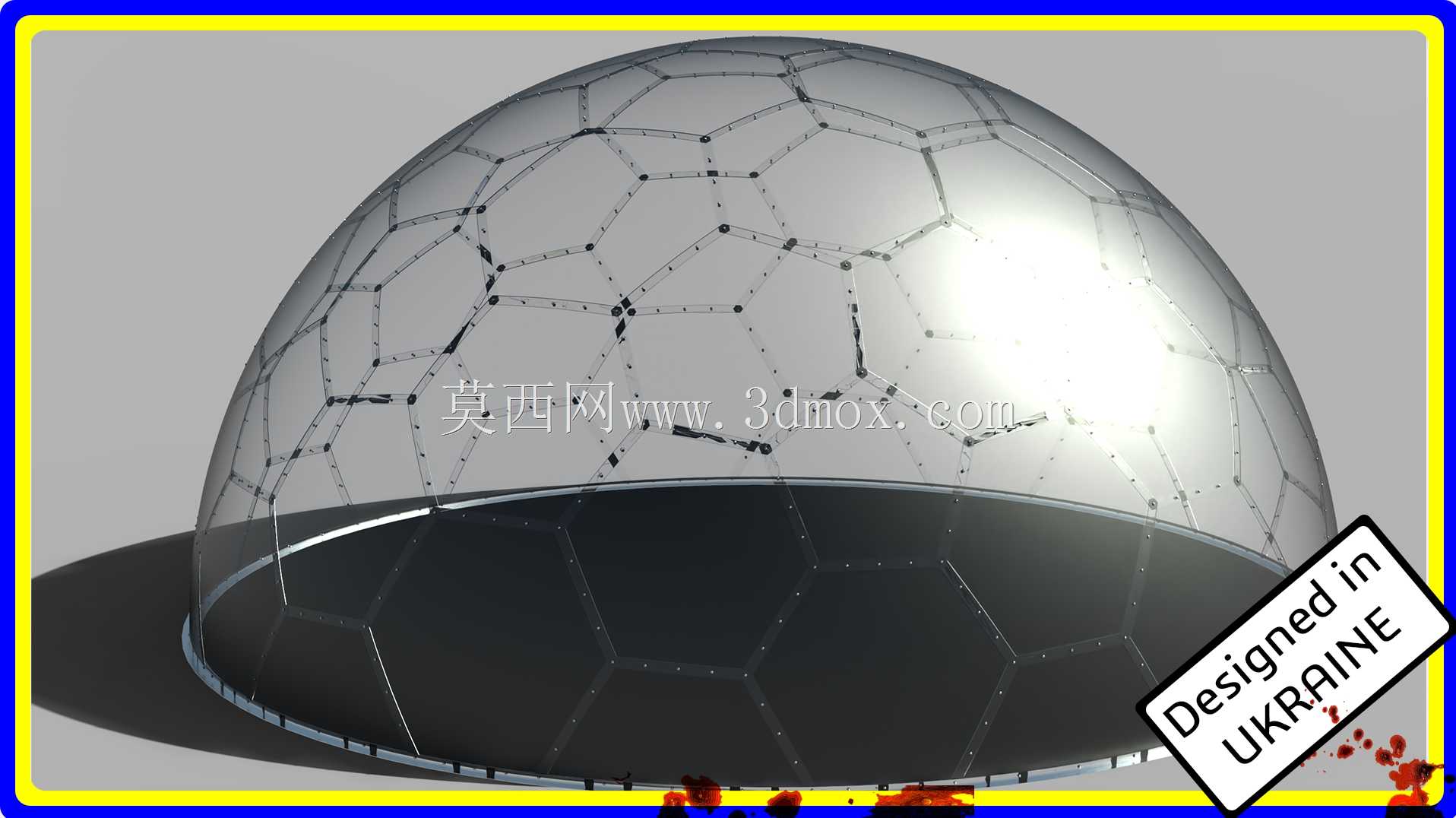

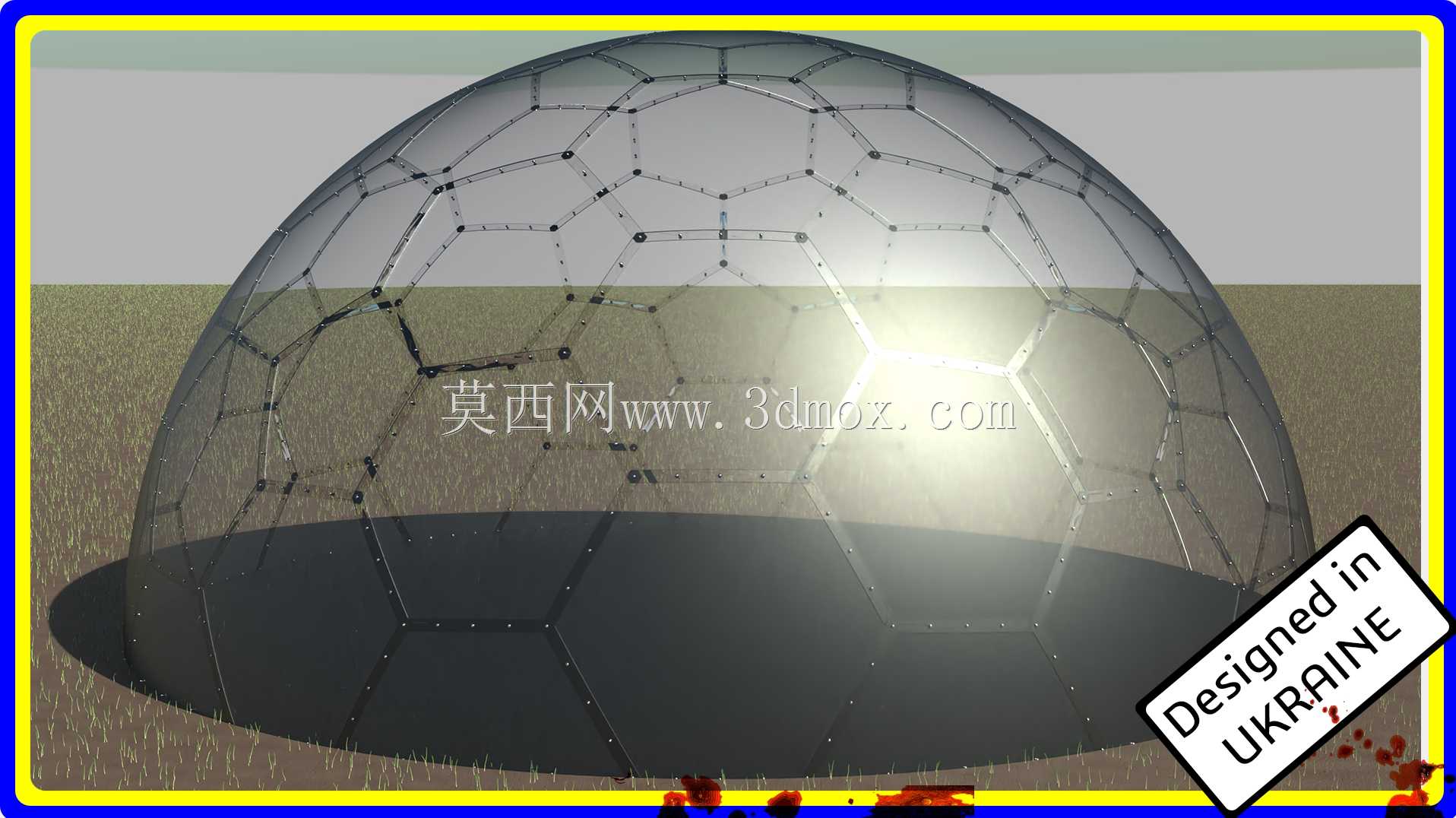

　　这类无框架测地线穹顶结构，常应用在临时观测站点、户外小型科普场馆、野外应急遮蔽设施以及特种雷达天线罩的搭建场景中，核心作用是在无额外梁柱支撑的前提下，形成大跨度的封闭半球形内部空间，规避传统框架结构带来的内部视线遮挡、杆件占用使用面积的问题。从结构受力逻辑来看，设计时将球面按照测地线网格规则做离散划分，每一块拼接单元同时承担围护与受力双重作用，单元之间的接缝沿着球面短程线排布，能让外部荷载沿着网格路径均匀传递到底部环形支座，相比同跨度的肋条式穹顶，整体自重可降低四成以上，同时抗风载、积雪荷载的冗余度更高。本次设计的穹顶基准半径为3米，穹顶顶点到底部安装面的垂直高度与半径保持一致，底部设置一圈外翻的环形安装边，

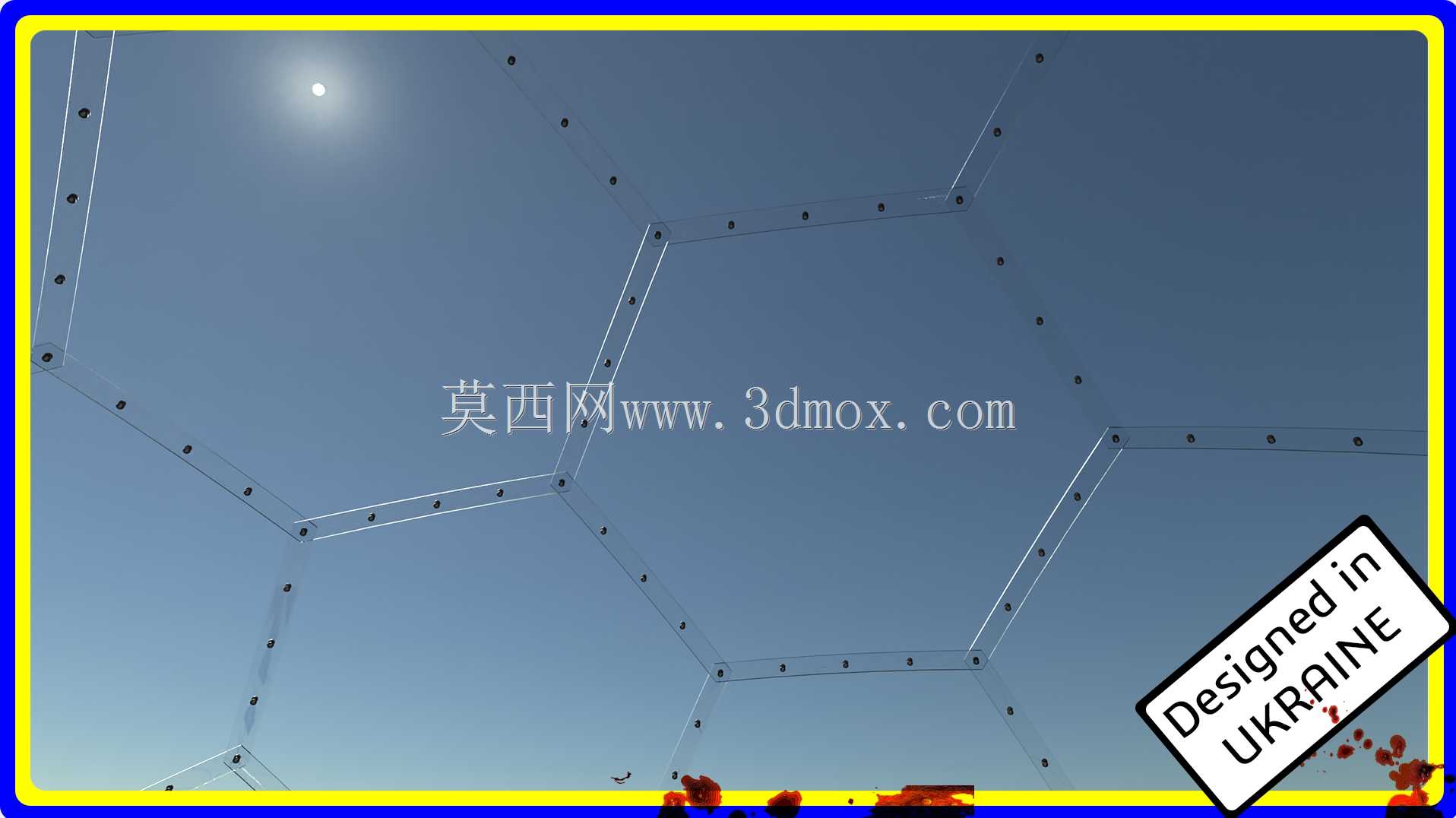

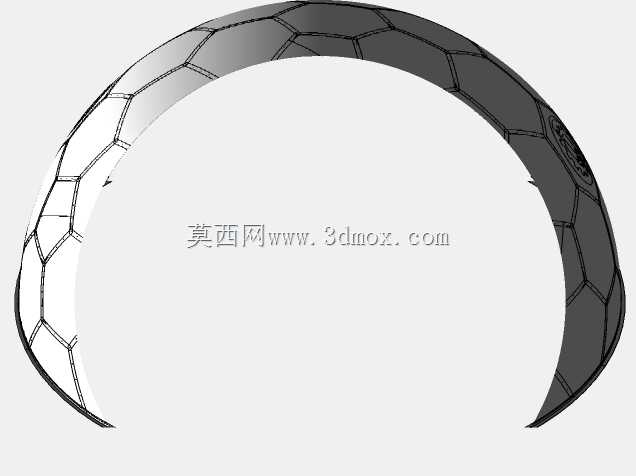

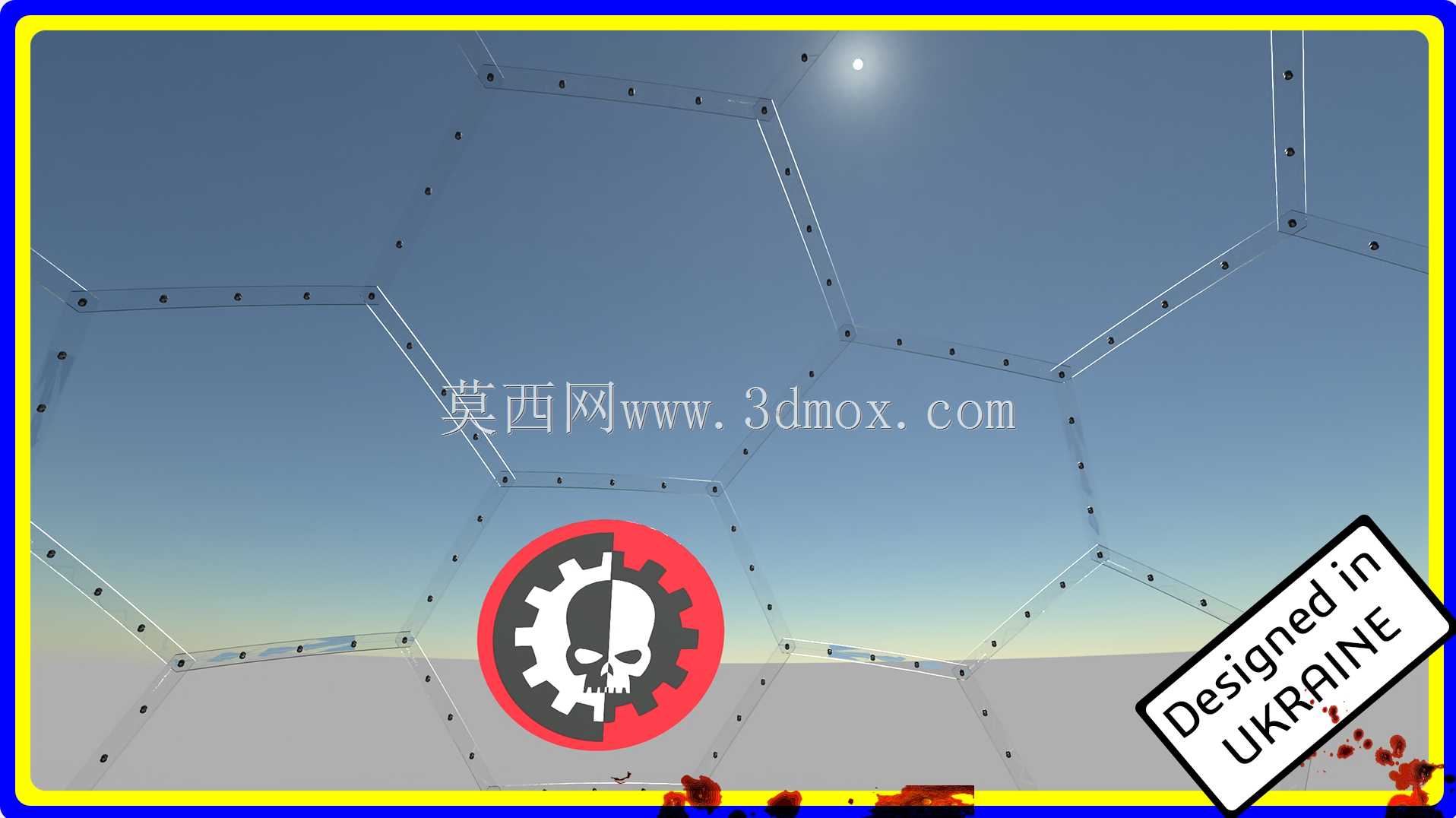

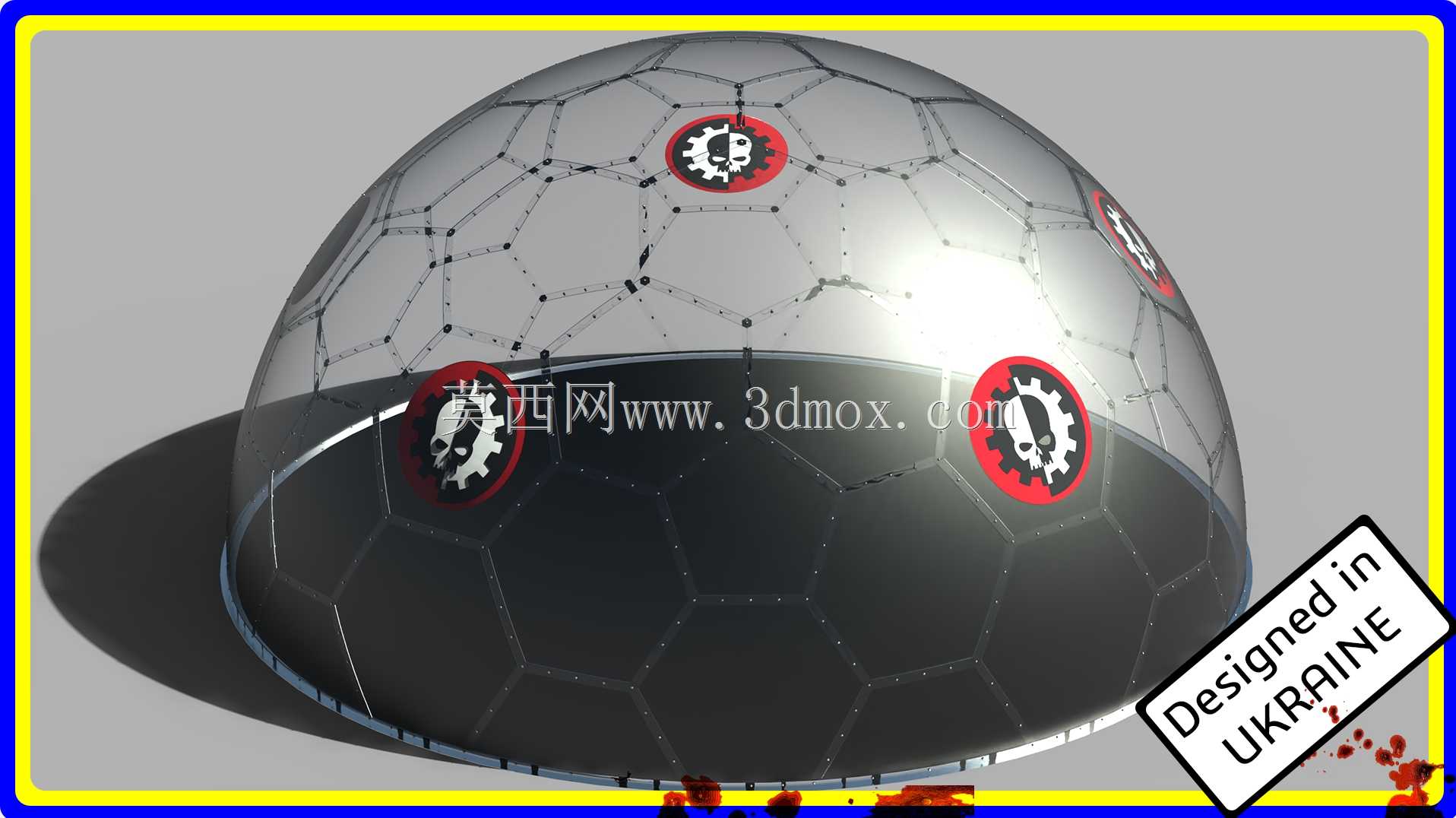

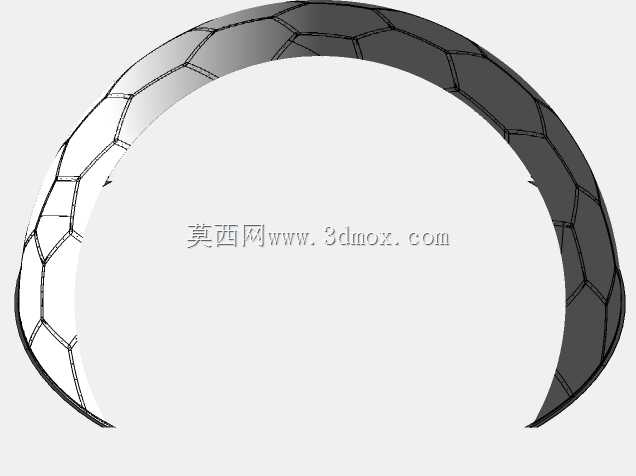

　　安装边预留均匀排布的螺栓孔位，可直接与预制的混凝土基础圈梁或者钢结构底座做栓接固定，安装边界的环形平面度公差控制在2毫米以内，避免拼接时出现单元错位导致的应力集中。结构提供两种变体形式，基础款为纯通透网格拼接样式，适配需要高透波率的天线罩场景，另一款在单元表面集成了浮雕式纹理，可直接作为户外景观类遮蔽设施使用，无需额外做外饰面处理。建模过程中先通过球面UV展开做网格拓扑优化，确保每一块拼接单元的尺寸偏差控制在可加工范围内，减少非标件的数量，所有拼接接缝处做了错位止口设计，安装时可直接嵌合定位，不需要额外的定位工装，单块单元重量控制在单人可搬运的范围内，适合无大型吊装设备的野外场景快速组装。结构整体没有额外的内部支撑立柱，

　　内部3米半径范围内完全无遮挡，可根据使用需求在内部布设观测设备、展陈设施或者临时休憩配套，网格单元的拼接节点做了加厚处理，可承受常规人员攀爬检修的荷载，同时节点处预留了附属件安装孔位，方便后期加装照明、通风或者信号传输设备。
